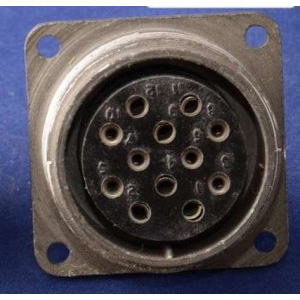

ШР32У12НГ1 — это кабельная вилка, предназначенная для применения в электрических и радиоаппаратных системах. Она относится к серии низкочастотных цилиндрических соединителей и используется для соединения и разъединения электрических цепей.

Основные характеристики

• Тип соединителя : ШР (штырьковый разъем).
• Условный размер корпуса : 32.
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм).

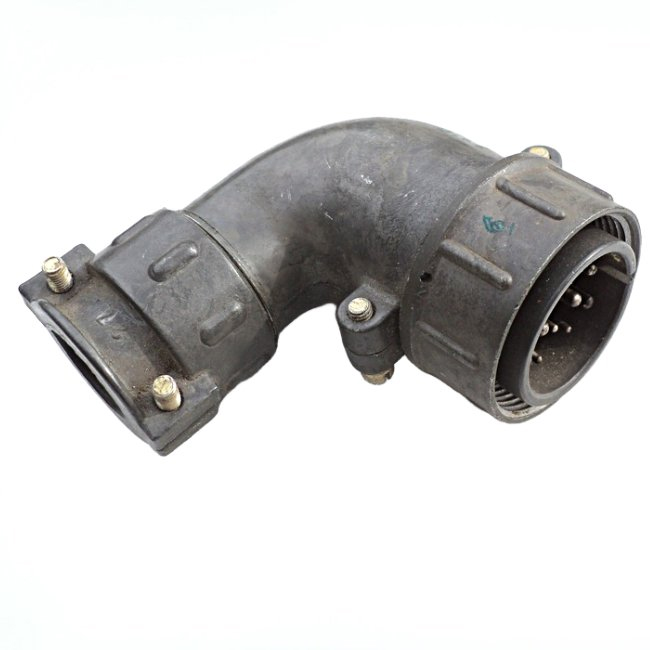

• Конструктивное исполнение : с угловым патрубком, предназначенная для неэкранированных кабелей.
• Покрытие контактов : серебро.
• Номинальное напряжение : до 850 В (амплитудное значение).
• Рабочий ток : до 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм.

Условия эксплуатации

ШР32У12НГ1 может работать в широком диапазоне температур:

• Температура окружающего воздуха : от -60°С до +60°С.
• Температура перегрева контактов : до +110°С.

Соединитель устойчив к механическим воздействиям, включая вибрации и удары:

• Синусоидальная вибрация : диапазон частот от 1 Гц до 5000 Гц с ускорением до 300 м/с?.
• Ускорение механического удара : одиночного действия — до 5000 м/с?.

Конструкция и монтаж

Соединитель состоит из двух частей — вилки и розетки. Сочленение происходит резьбовым методом, а монтаж осуществляется путем пайки. Важно отметить, что соединители могут использоваться как с экранированными, так и с неэкранированными кабелями.

Габаритные размеры

Габариты вилки ШР32У12НГ1 составляют:

• Длина : 76,4 мм
• Ширина : 82 мм
• Высота : 41,5 мм

Применение

ШР32У12НГ1 находит применение в различных областях, включая радиоэлектронную аппаратуру и системы связи. Его надежность и долговечность (гарантийный срок хранения составляет не менее 15 лет) делают его популярным выбором для профессионального использования.
