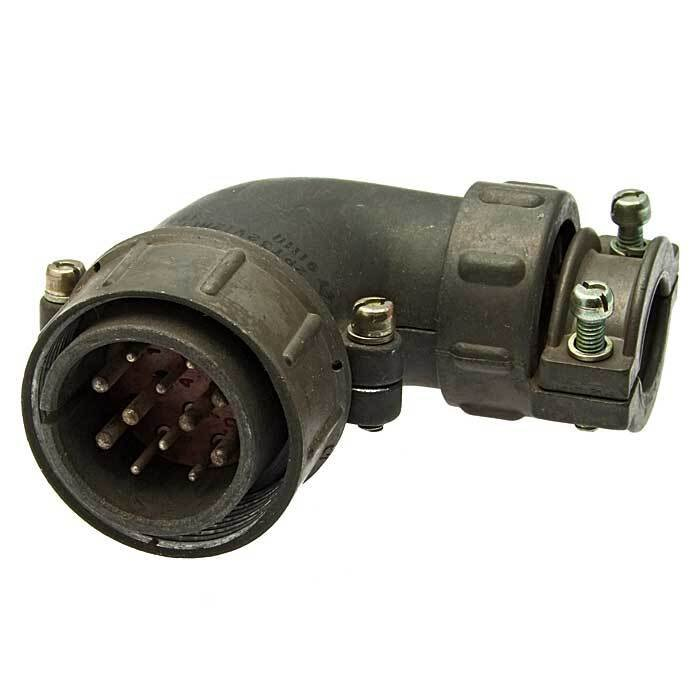

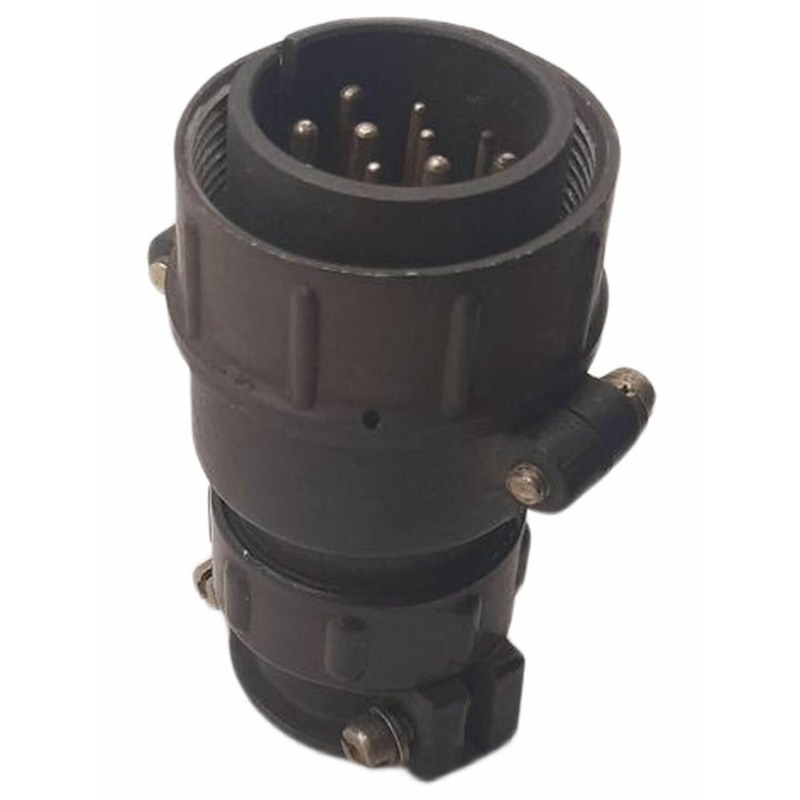

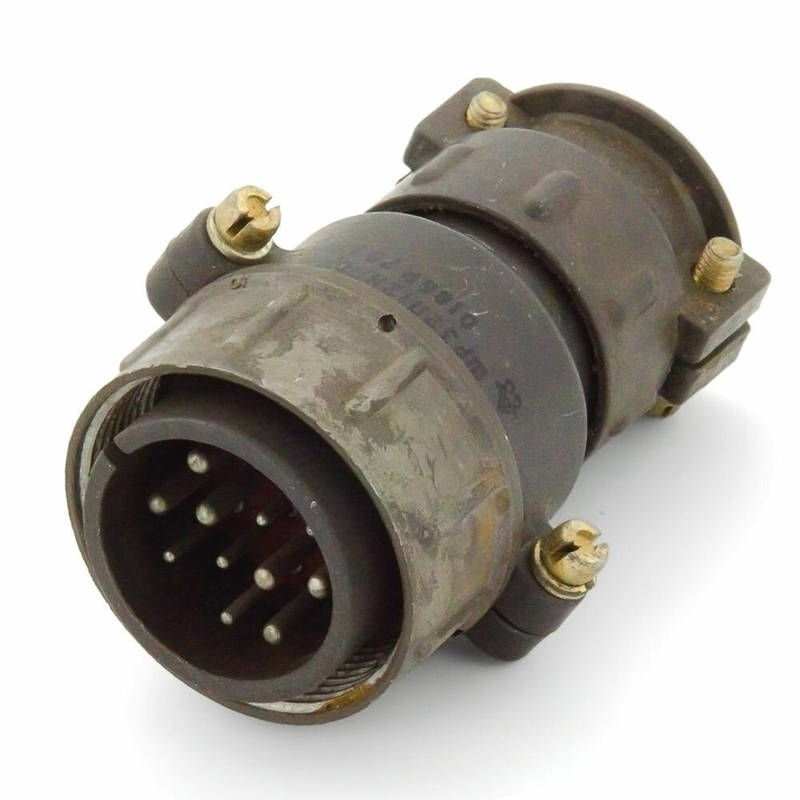

ШР32У12НГ1 — это кабельная угловая вилка (негерметичная) из серии низкочастотных цилиндрических соединителей ШР. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (частотой до 3 МГц) при напряжении до 850 В.

Основные характеристики

Вилка имеет 12 контактов: 6 диаметром 1,5 мм (рабочий ток до 10–20 А) и 6 диаметром 2,5 мм (до 25–35 А). Диаметр установки — 36 мм, корпус из алюминиевого сплава, вставка из карболита, контакты с серебряным покрытием и штыревым исполнением.

Конструкция и монтаж

Угловой патрубок предназначен для неэкранированного кабеля, метод сочленения — резьбовой, монтаж — объемный. Габариты составляют около 51×81×71 мм, масса — 118 г, цвет — темно-серый.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60 °C (УХЛ), при влажности до 98% (+25 °C) и давлении от 1,33×10⁻⁴ до 50,6×10⁴ Па. Ресурс — 500 циклов, сопротивление изоляции — не менее 5000 МΩ, сопротивление контактов — до 2,5 мОм.

Применение

Используется в электро- и радиоаппаратуре, контрольно-измерительных приборах для вибро- и ударопрочных соединений (до 300 g ускорения, 170 дБ шумов).
