ШР32У12НГ1: кабельная вилка для надежных электрических соединений

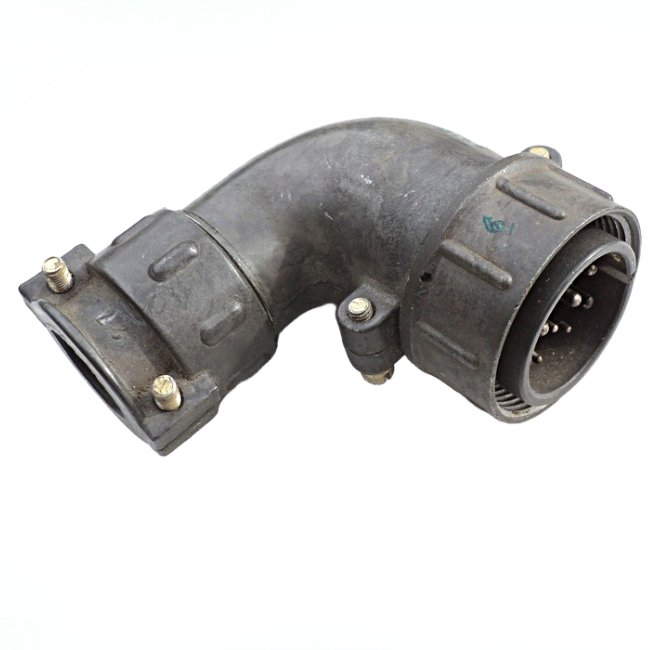

ШР32У12НГ1 — низкочастотный цилиндрический электрический соединитель серии ШР, выполненный в формате кабельной вилки с угловым патрубком для неэкранированного кабеля. Разъем применяется в электротехнической, радиоэлектронной и специальной аппаратуре, где требуется устойчивое разъемное соединение цепей питания и сигналов.

Конструкция модели рассчитана на объемный монтаж пайкой и резьбовое сочленение с ответной частью. Такое решение помогает надежно фиксировать соединение и упрощает обслуживание оборудования при необходимости подключения, отключения или замены кабельных линий.

Основные особенности ШР32У12НГ1

Маркировка ШР32У12НГ1 указывает на принадлежность изделия к серии цилиндрических соединителей ШР. Исполнение представляет собой негерметичную кабельную вилку с угловым патрубком, рассчитанным на ввод неэкранированного кабеля.

К ключевым особенностям разъема относятся:

• 12 контактов для подключения нескольких электрических цепей.

• Контактная группа включает шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм.

• Резьбовой способ сочленения, обеспечивающий механически стабильную фиксацию.

• Штыревые контакты с серебряным покрытием.

• Монтаж проводников методом пайки.

• Угловое исполнение патрубка, удобное для компоновки кабеля в ограниченном пространстве.

• Негерметичная конструкция, предназначенная для эксплуатации в условиях, где предусмотрена защита от прямого воздействия воды и пыли.

Технические параметры разъема

ШР32У12НГ1 рассчитан на работу в цепях постоянного и переменного тока, включая сигнальные и силовые соединения низкочастотной аппаратуры. Максимальное рабочее напряжение достигает 850 В, а токовая нагрузка зависит от диаметра конкретного контакта.

Приведенные параметры позволяют использовать ШР32У12НГ1 в оборудовании, где одновременно нужно передавать несколько цепей с различной токовой нагрузкой. Для контактов диаметром 1,5 мм допускается подключение проводников сечением до 1,93 мм², а для контактов 2,5 мм — до 3 мм².

Где применяется ШР32У12НГ1

Разъем ШР32У12НГ1 используют при производстве, ремонте и модернизации оборудования, требующего надежной кабельной коммутации. Он подходит для решения задач, связанных с подключением питания, управления, измерительных цепей и низкочастотных сигналов.

Типичные области применения:

• Радиотехническая и радиоэлектронная аппаратура.

• Промышленные системы управления и автоматики.

• Контрольно-измерительные комплексы.

• Электротехнические шкафы и панели.

• Испытательное оборудование.

• Средства связи и специализированные приборы.

• Транспортная, приборостроительная и производственная техника.

Благодаря резьбовому соединению и прочной конструкции кабельная вилка ШР32У12НГ1 может применяться в условиях вибрационных и механических воздействий. Для серии ШР заявлена работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц, что важно для аппаратуры, работающей на производственных объектах и в составе подвижных систем.

Что учитывать при подключении

Перед монтажом ШР32У12НГ1 важно сверить распайку с документацией конкретного оборудования и убедиться в совместимости с ответной частью по серии, размеру корпуса, контактной формуле и положению ключа. Неверное распределение цепей по контактам может привести к некорректной работе подключаемого устройства.

При пайке следует соблюдать допустимое сечение проводов, аккуратно выполнять изоляцию соединений и исключать механическую нагрузку на места пайки. Поскольку разъем относится к негерметичному исполнению, для эксплуатации во влажной, запыленной или открытой среде необходимо предусматривать дополнительную защиту корпуса и кабельного ввода.

ШР32У12НГ1 — практичное решение для формирования многоконтактного кабельного соединения в аппаратуре, где важны надежная фиксация, удобный угловой вывод кабеля, устойчивость к внешним воздействиям и возможность передачи цепей с разной токовой нагрузкой.
