ШР32У12НГ1-К

ШР32У12НГ1-К — это кабельная вилка из серии низкочастотных цилиндрических соединителей ШР общего назначения. Она предназначена для надежного соединения в электрических цепях постоянного и переменного тока (до 3 МГц) при напряжении до 850 В (амплитудное значение), часто используется в радиоэлектронной и радиотехнической аппаратуре.

Основные характеристики

Соединитель имеет 12 контактов: 6 диаметром 1,5 мм и 6 диаметром 2,5 мм с серебряным покрытием (Ag). Рабочий ток — до 20 А на контакты 1,5 мм и 35 А на 2,5 мм, сопротивление контактов не превышает 2,5 мОм и 1 мОм соответственно.
Сопротивление изоляции — не менее 5000 МОм, ресурс — 500 циклов сочленения-расчленения, наработка — минимум 1000 часов.

Конструкция и монтаж

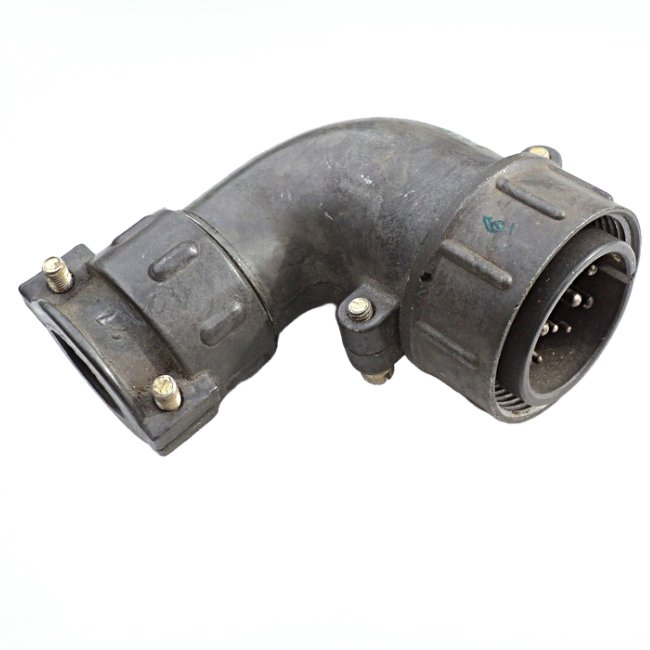

Это угловая вилка кабельная с патрубком для неэкранированного кабеля, резьбовым методом сочленения и объемным монтажом. Корпус из алюминиевого сплава А-22, изолятор — карболит, габариты около 51×81×71 мм, масса 118 г, цвет темно-серый.
Климатическое исполнение УХЛ, интервал температур от -60 до +60 °C, влажность до 98% при +25 °C. ipelectron

На изображении показана техническая схема вилки с размерами, резьбой M48×1,5 и расположением контактов, что иллюстрирует ее компактную угловую конструкцию.

Условия эксплуатации

Выдерживает вибрацию до 5000 Гц (ускорение 300 м/с²), удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), линейное ускорение 2000 м/с². Срок хранения — 15 лет.
