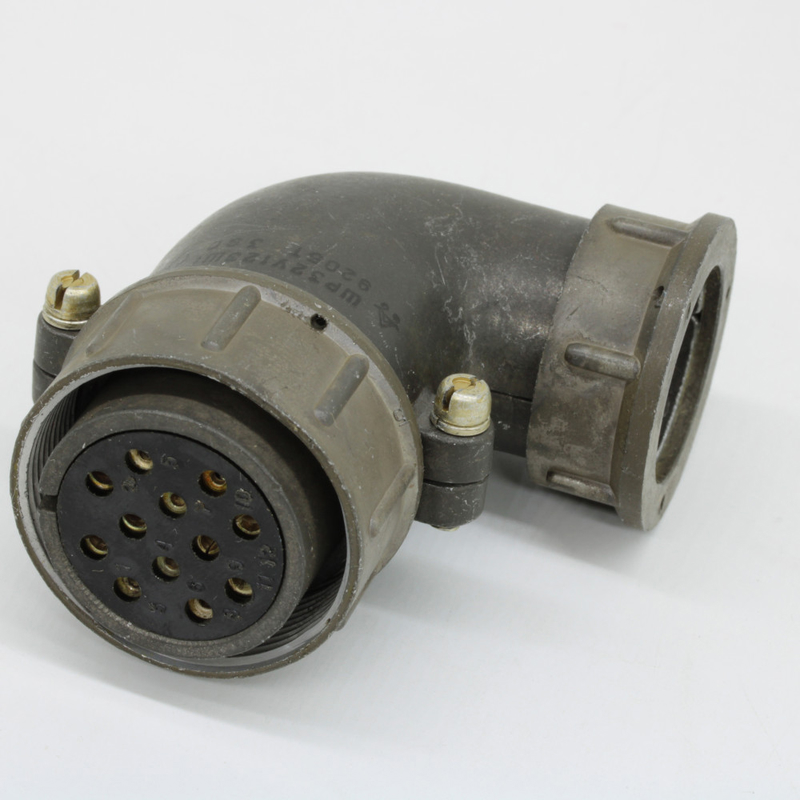

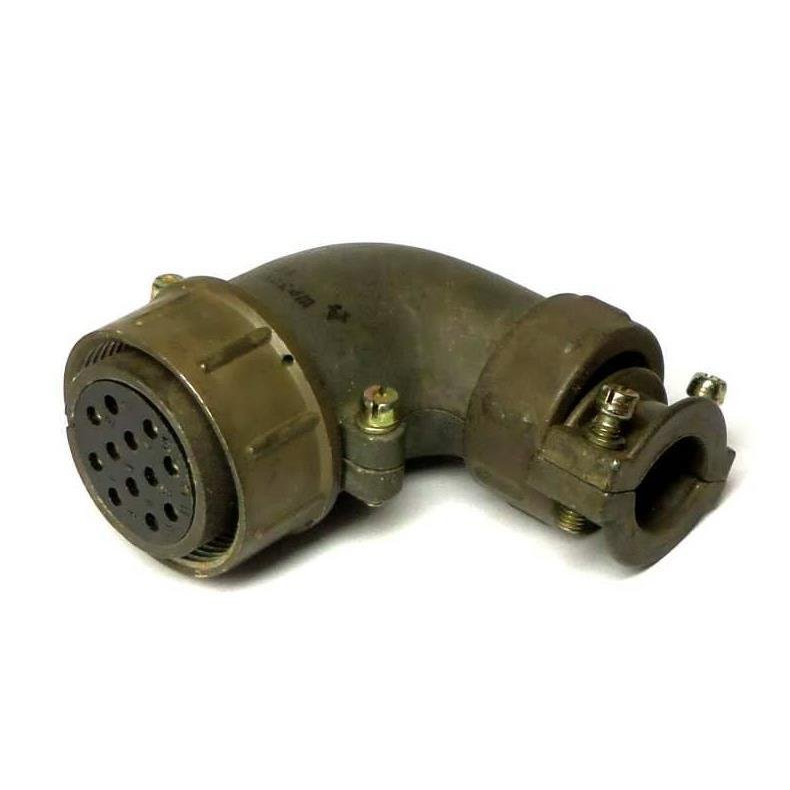

ШР32У12ЭШ1Н — это кабельная розетка низкочастотного цилиндрического соединителя общего назначения, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Назначение

Она применяется в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Рабочий ток не превышает 10 А. Соединитель подходит для внутренней установки и наружной (при защите от пыли и влаги).

Условия эксплуатации

Температурный диапазон — от -60°C до +60°C, с учетом перегрева контактов до +110°C. Выдерживает пониженное давление 1,3·10⁻⁴ Па, вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² (одиночные) и 350 м/с² (многократные), а также линейное ускорение 2000 м/с². Климатическое исполнение — УХЛ.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; У — кабельная часть с угловым патрубком; 12 — число контактов; ЭШ1 — серия и вариант исполнения; Н — нормальные габариты.
