Общие сведения и назначение

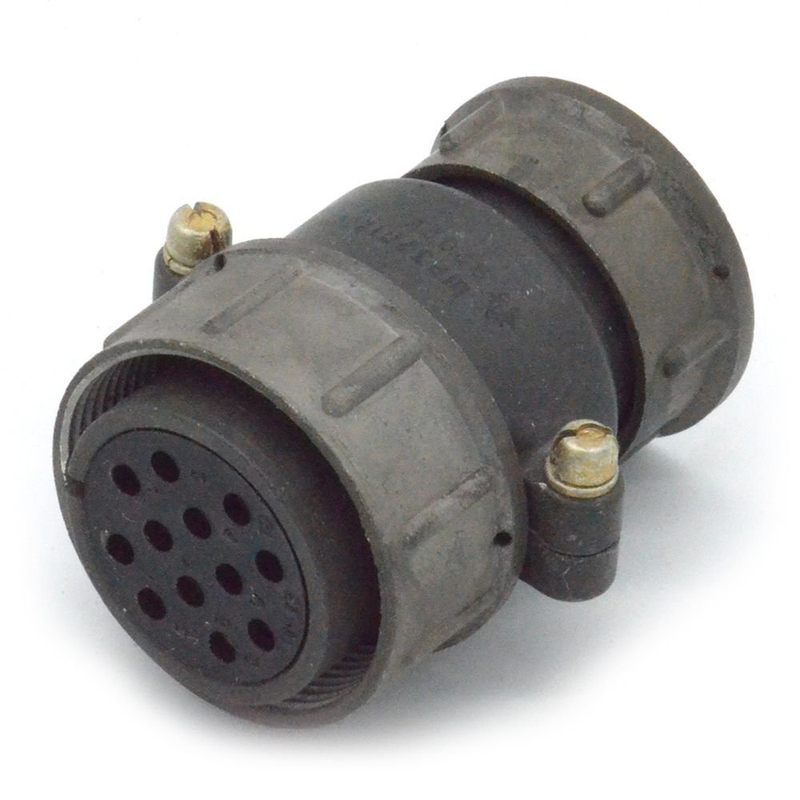

ШР32У12ЭШ1 — розетка серии низкочастотных цилиндрических кабельных соединителей ШР, предназначенная для монтажа в электро- и радиоаппаратуре. Артикул товара — 51565, категория — ШР32, производитель — Каскад. В карточке товара указан год 2024.

Изделие применяется для соединения и разъединения электрических цепей, проводов и кабелей в блоках и узлах радио- и электроаппаратуры. Это негерметичная розетка объёмного монтажа с резьбовым соединением. Она рассчитана на внутреннее и наружное применение, однако при наружной эксплуатации требуется дополнительная защита от пыли и влаги. Климатическое исполнение — УХЛ.

Расшифровка обозначения и конструкция

В обозначении ШР32У12ЭШ1 принята следующая структура:

• Ш — розетка (гнездо);
• Р — тип соединителя ШР, цилиндрический низкочастотный;
• 32 — условный размер корпуса;
• У — исполнение с угловым патрубком;
• 12 — количество контактов;
• Э — версия для экранированного кабеля с возможностью присоединения экрана;
• Ш1 — разновидность по сочетанию контактов и конструктивному исполнению.

Корпус разъёма металлический, изолятор выполнен из карболита, контакты — латунные с серебряным покрытием. Такая конструкция характерна для соединителей серии ШР и обеспечивает механическую прочность при монтаже в аппаратуре.

Электрические и эксплуатационные характеристики

Розетка работает в цепях постоянного, переменного и импульсного тока частотой до 3 МГц при амплитудном напряжении до 850 В. Основные значения, приведённые для изделия:

• рабочий ток на контактах диаметром 1,5 мм — до 10 А;
• максимальное сопротивление контакта диаметром 1,5 мм — не более 2,5 мОм;
• сопротивление изоляции в нормальных условиях — не менее 5000 МОм;
• эксплуатационный диапазон температур — примерно от −60 до +100 °C.

Разъём рассчитан на несколько сотен циклов сочленения и разъединения; по приведённым данным ресурс составляет порядка 500–5000 циклов. Изделие обладает повышенной стойкостью к синусоидальной вибрации с ускорением до десятков g в диапазоне 1–5000 Гц, а также к ударным нагрузкам.

Практическое применение

Розетка ШР32У12ЭШ1 используется в промышленном и транспортном оборудовании, в блоках и узлах радио- и электроаппаратуры. За счёт исполнения для экранированного кабеля она подходит для линий, где требуется защита от помех и наличие общего экрана кабеля. При монтаже следует учитывать негерметичность исполнения и необходимость дополнительной защиты при работе вне закрытых корпусов.
