Назначение изделия

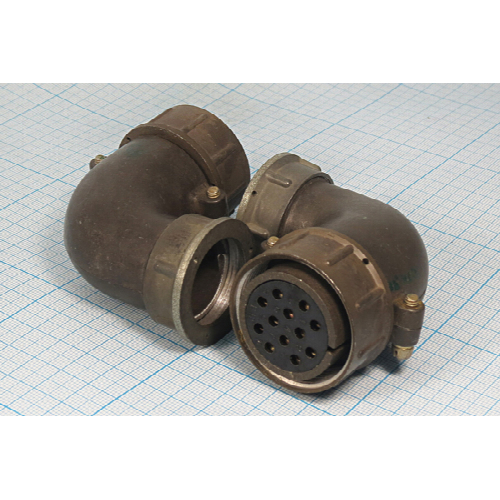

ШР32У12ЭШ1 представляет собой кабельную розетку серии ШР, предназначенную для соединения экранированных кабелей в электрических цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Изделие применяется там, где требуется надёжное разъёмное соединение многожильных экранированных кабелей с сохранением экранирующего контура и стабильной передачей электрического сигнала или питания.

Соединитель относится к типу ШР — негерметичный цилиндрический разъём. Розетки используются как для внутреннего, так и для наружного применения с защитой от пыли и влаги, обеспечиваемой потребителем. Климатическое исполнение — УХЛ по ТУ НКЦС.434410.504ТУ. Сочленение резьбовое, поляризация одношпоночная, что исключает неправильную стыковку ответных частей.

Расшифровка обозначения

• ШР — тип соединителя, негерметичный цилиндрический разъём.
• 32 — условный размер корпуса.
• У — угловой патрубок.
• 12 — количество контактов.
• Э — гайка для экранированного кабеля.
• Ш — розетка.
• 1 — сочетание контактов: 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.

Подтверждённые технические характеристики

Ниже приведены параметры, заявленные для данной розетки. Контакты выполнены из латуни с покрытием серебром, по варианту исполнения допускается покрытие никелем. Корпус пластмассовый, масса изделия — около 132 г.

• Количество контактов — 12, из них 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Максимальный ток на контакт — 20 А для контактов диаметром 1,5 мм и 35 А для контактов диаметром 2,5 мм.
• Общая токовая нагрузка — до 210 А.
• Сопротивление контакта — не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм.
• Сопротивление изоляции — не менее 5000 МОм.
• Устойчивость к синусоидальной вибрации — диапазон от 1 до 5000 Гц при ускорении 30g.
• Механический удар — до 5000 метров на секунду в квадрате, одиночное воздействие.
• Наработка — не менее 1000 часов, не менее 500 сочленений.

Конструктивные особенности и применение

Резьбовое сочленение обеспечивает плотную и устойчивую фиксацию ответных частей, а одношпоночная поляризация гарантирует единственно возможное взаимное положение соединителей, что важно при монтаже многоконтактных кабельных сборок. Исполнение с гайкой для экранированного кабеля позволяет организовать надёжное подключение экрана, снижая влияние помех и наводок на передаваемый сигнал.

Разделение контактов по двум типоразмерам даёт возможность одновременно коммутировать цепи с разными токами: более мощные цепи подключаются через контакты диаметром 2,5 мм, а цепи с меньшим током — через контакты диаметром 1,5 мм. Это делает розетку удобной для комплексных кабельных соединений, где требуется передача как питания, так и сигнальных линий.

Благодаря устойчивости к вибрации и механическим ударам изделие применимо в составе оборудования, работающего в условиях повышенных динамических нагрузок. Климатическое исполнение УХЛ и возможность наружного применения с защитой от пыли и влаги, обеспечиваемой потребителем, расширяют область использования розетки за пределы отапливаемых помещений. Перед эксплуатацией на открытом воздухе или во влажной среде необходимо самостоятельно предусмотреть меры защиты разъёма от пыли и влаги.

При монтаже следует учитывать количество и типоразмеры контактов, а также максимальные токовые нагрузки на каждый контакт и суммарную нагрузку. Соблюдение этих параметров обеспечивает заявленный ресурс — не менее 1000 часов наработки и не менее 500 сочленений, а также стабильное значение сопротивления контакта и изоляции в течение срока службы.
