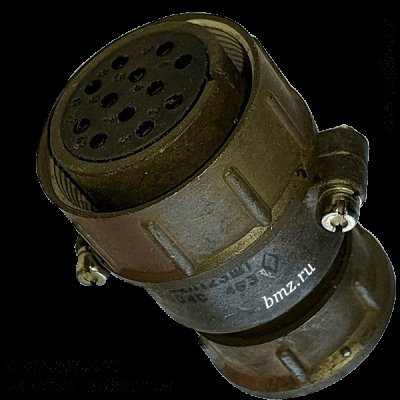

ШР32У12ЭШ1 розетка

ШР32У12ЭШ1 — это кабельная розетка цилиндрического низкочастотного соединителя серии ШР, предназначенная для использования в радиоэлектронной и радиотехнической аппаратуре.

Обозначение

Расшифровка индекса: ШР — тип соединителя, 32 — условный размер корпуса, У — с угловым патрубком, 12 — количество контактов, Э — для экранированного кабеля, Ш — розетка, 1 — комбинация контактов.

Эта розетка фиксируется на кабеле и соединяется с вилкой, обеспечивая надежный контакт в электрических цепях переменного и постоянного тока.

Технические характеристики

Соединитель рассчитан на максимальное напряжение до 850 В (амплитудное значение) и частоту до 3 МГц.

• Рабочий ток: до 10 А на контактах диаметром 1,5 мм и до 2,5 А на 2,5 мм.

• Сопротивление контактов: не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм).

• Сопротивление изоляции: не менее 5000 МОм в нормальных условиях.

• Количество сочленений-расчленений: 500 циклов.

• Наработка: минимум 1000 часов.

Контакты имеют серебряное покрытие, подходят для проводов сечением до 1,93 мм² в зависимости от диаметра.

Условия эксплуатации

Розетка предназначена для внутреннего и наружного применения (с защитой от пыли и влаги) в климатическом исполнении УХЛ.

Выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с² одиночные) и линейные нагрузки до 2000 м/с². Срок хранения — не менее 15 лет.
