Назначение соединителя ШР32У12ЭШ1

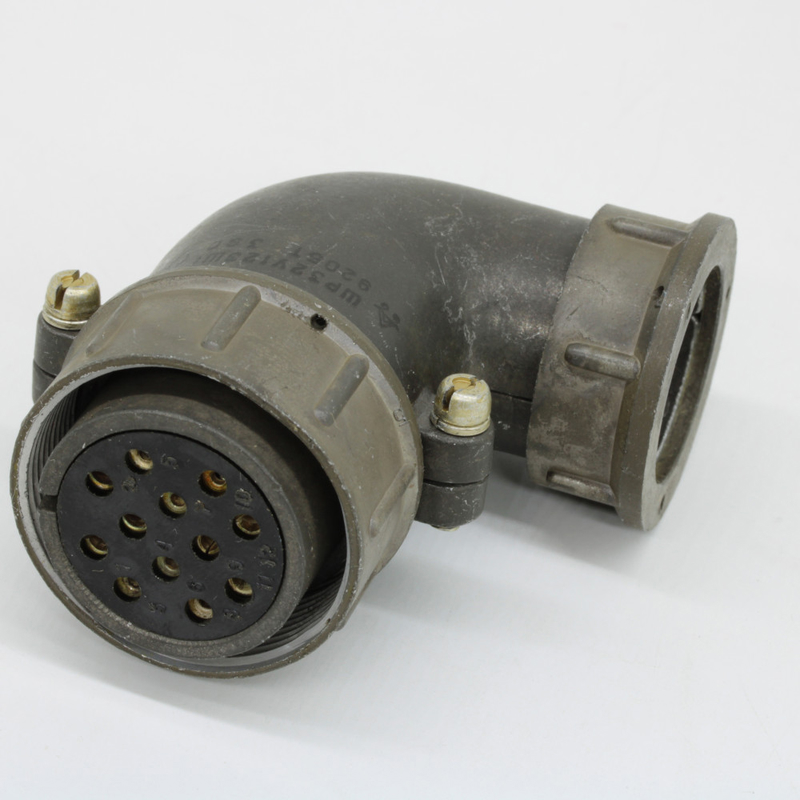

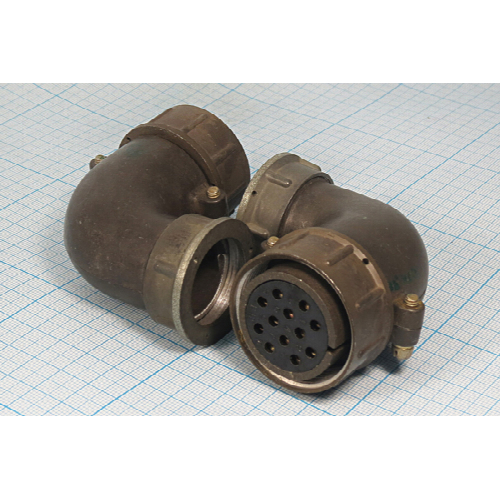

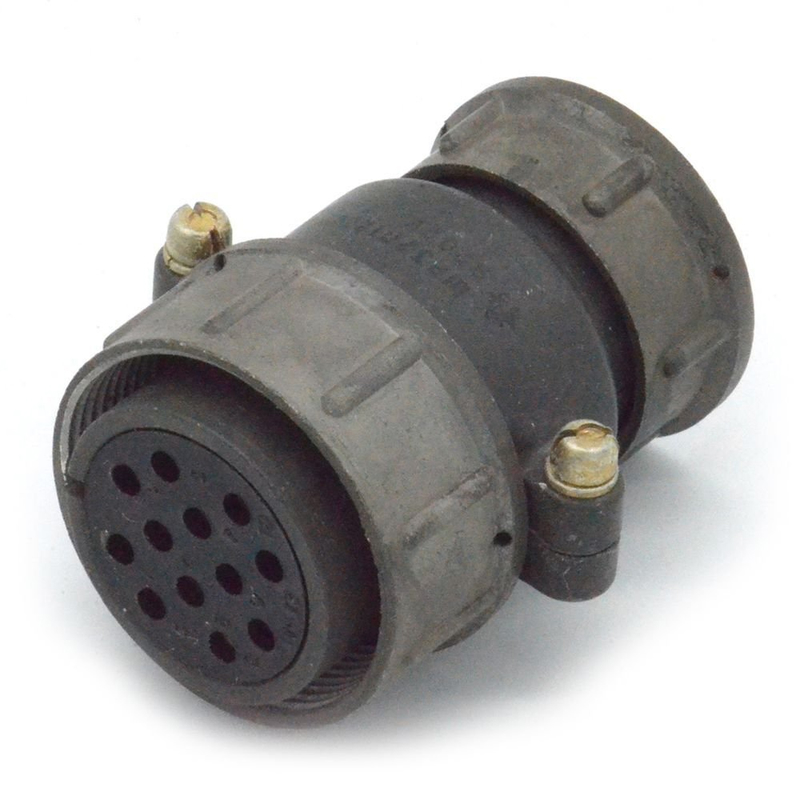

ШР32У12ЭШ1 — низкочастотный цилиндрический кабельный соединитель (розетка) серии ШР производства АО «Нур». Изделие предназначено для объёмного монтажа в электрических цепях постоянного и переменного тока. Это стандартный советский и российский тип соединителя, который широко применяется в промышленной и военной аппаратуре, радиоэлектронике и бортовых системах.

Розетка служит для электрического и механического соединения кабельных линий с приборами, блоками и корпусами. Резьбовое сочленение обеспечивает высокую механическую прочность и надёжность в жёстких условиях эксплуатации.

Расшифровка обозначения

• ШР — тип низкочастотного цилиндрического соединителя.
• 32 — условный размер корпуса (габарит).
• У — конструктивное исполнение с угловым раструбом (патрубком).
• 12 — количество контактов, 12 позиций.
• Э — гайка патрубка для экранированного кабеля.
• Ш1 — розетка с угловым патрубком, тип кабельный.

Подтверждённые особенности и технические параметры

Контактная система

• Контакты: 12 штук; обычно 6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм.
• Материал контактов: латунь, покрытие — серебро (Ag) или никель (Ni) в зависимости от модификации.
• Максимальное напряжение: до 850 В (амплитудное значение).
• Рабочий ток: порядка 10 А на контактах 1,5 мм и до 25–35 А на контактах 2,5 мм в зависимости от конкретного исполнения по техническим условиям.
• Сопротивление контакта: не более 2,5 мОм для диаметра 1,5 мм и около 1 мОм для диаметра 2,5 мм.
• Сопротивление изоляции: не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации

• Температурный диапазон: от минус 60 до плюс 60 градусов Цельсия; некоторые источники указывают до плюс 80 градусов при минимальной наработке 1000 часов.
• Климатическое исполнение — УХЛ: универсальное, холодное, для внутреннего и наружного применения при защите от пыли и влаги потребителем.
• Вибрация синусоидальная: допускается диапазон частот 1–5000 Гц при ускорении до 300 м/с² (около 30 g).
• Механические удары: до 5000 м/с² (около 500 g) при одиночном ударе и до 350 м/с² (около 35 g) при многократных ударах.
• Линейная нагрузка: до 2000 м/с².
• Ресурс: порядка 500 циклов сочленения–расчленения; минимальная наработка — 1000 часов при верхнем рабочем температурном пределе.

Конструкция и материалы

Разъём выполнен в металлическом корпусе, обычно из алюминиевого сплава. Изолятор изготовлен из карболита (фенопласта). Контакты — гнездо линейные. Сочленение осуществляется резьбовым соединением (винтовой зажим), что обеспечивает высокую механическую прочность и надёжность в жёстких условиях.

Исполнение ЭШ1 подразумевает угловой патрубок и гайку патрубка для экранированного кабеля, что упрощает монтаж в ограниченных по месту коробках и корпусах.

Применение

Монтаж — объёмный, кабельный, с угловым патрубком. Соединитель применяется в промышленной и военной аппаратуре, радиоэлектронике и бортовых системах, где требуется надёжная коммутация цепей постоянного и переменного тока в условиях вибрации, ударов и широкого диапазона температур.

Артикул: 10228. Категория: ШР32. Производитель: Нур.
