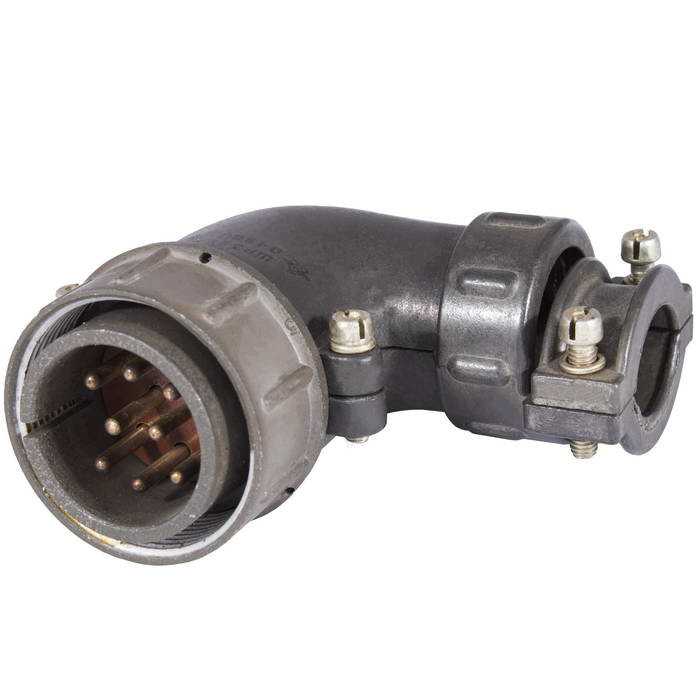

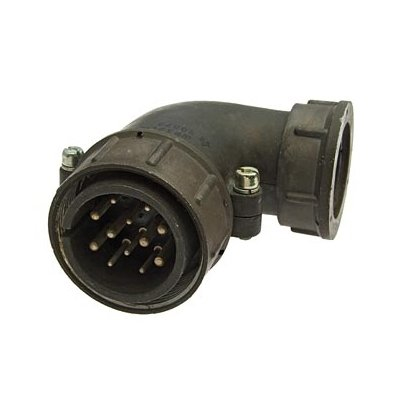

ШР32У12ЭГ3 представляет собой кабельную вилку с угловым патрубком, предназначенную для экранированного кабеля. Она используется в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения для соединения электрических цепей в электро- и радиоаппаратуре.

Расшифровка обозначения

• ШР — тип цилиндрического низкочастотного соединителя.

• 32 — условный размер корпуса.

• У — угловой патрубок.

• 12 — количество контактов.

• Э — экранированный кабель.

• Г — вилка.

• 3 — серия или вариант исполнения. ?

Применение

Предназначена для работы в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение), включая внутреннее и наружное применение (с защитой от пыли и воды). Климатическое исполнение УХЛ подходит для условий от -60°C до +60°C окружающей среды.

Характеристики

Работает при рабочем токе до 10 А на контактах диаметром 1,5 мм. Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с?, одиночные удары до 5000 м/с? и линейные нагрузки до 2000 м/с?. Атмосферное давление пониженное до 1,3·10?? Па.
