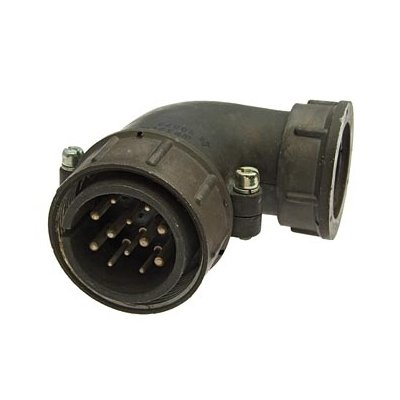

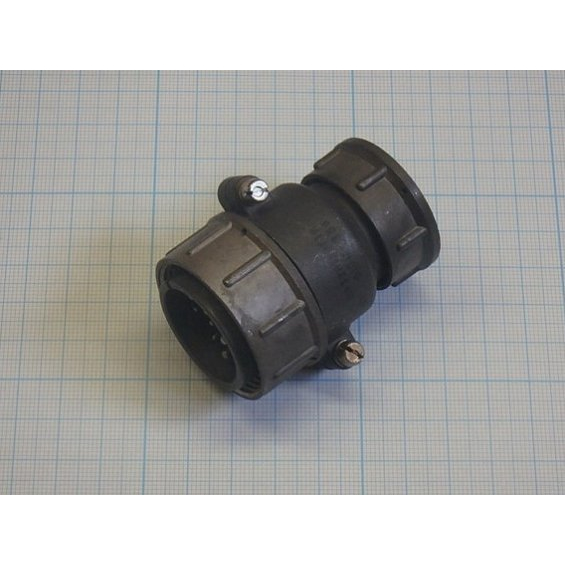

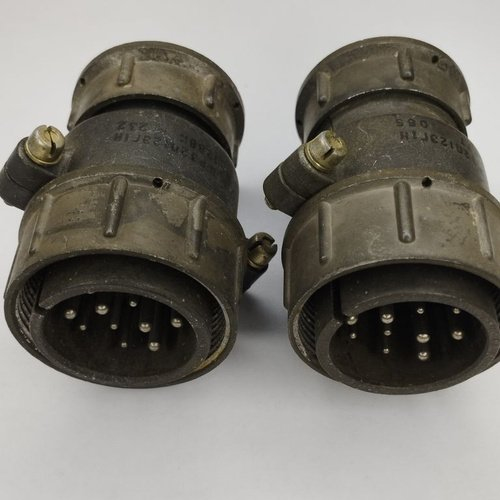

Соединитель ШР32У12ЭГ1Н представляет собой кабельную вилку, предназначенную для монтажа с экранированными кабелями в электрических цепях постоянного и переменного тока с частотой до 3 МГц и напряжением до 850 В (амплитудное значение).

Общие сведения :

• Соединители ШР применяются внутри и снаружи помещений, обеспечивая защиту от пыли и воды в климатическом исполнении УХЛ.

• Соединитель состоит из двух частей: вилки и розетки, которые могут быть блочными (приборными) или кабельными.

• Сочленение соединителей резьбовое, с одношпоночной поляризацией корпусов. Контакты покрыты серебром или никелем.

Расшифровка обозначения ШР32У12ЭГ1Н :

• ШР – тип соединителя.

• 32 – условный размер корпуса.

• У – конструктивное исполнение с угловым патрубком.

• 12 – количество контактов.

• Э – для экранированного кабеля.

• Г – вилка.

• 1 – сочетание контактов: 12 контактов (6 контактов ? 1,5 мм и 6 контактов ? 2,5 мм).

• Н – покрытие контактов никелем (отсутствие буквы указывает на покрытие серебром).

Технические характеристики разъемов типа ШР32 :

• Количество и диаметр контактов: 12 штук (6 шт. - ? 1,5 мм, 6 шт. - ? 2,5 мм).

• Сопротивление контакта: не более 5 мОм для ? 1,5 мм и 2,5 мОм для ? 2,5 мм.

• Максимальная токовая нагрузка на одиночный контакт: 20 А для ? 1,5 мм и 35 А для ? 2,5 мм.

• Максимальная общая токовая нагрузка: 210 А.

• Тип соединителя: негерметичный, климатическое исполнение УХЛ.
