Назначение изделия

ШР32У12ЭГ1Н — кабельная вилка низкочастотного цилиндрического соединителя серии ШР. Изделие предназначено для надёжного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Вилка устанавливается на кабеле и обеспечивает механическое и электрическое сочленение с ответной частью соединителя.

Маркировка содержит сведения о конструкции: ШР — серия соединителей; 32 — условный размер корпуса; У — угловое исполнение патрубка; 12 — число контактов; Э — исполнение под экранированный кабель; Г1 — вариант с угловым патрубком; Н — негерметичное исполнение. По категории товар отнесён к серии ШР32.

Контакты и электрические параметры

Вилка содержит 12 контактов двух типов:

• 6 штыревых контактов диаметром 1,5 мм — рабочий ток до 10 А, максимальный ток 20 А;
• 6 контактов диаметром 2,5 мм — рабочий ток до 25 А, максимальный ток 35 А.

Рабочее напряжение соединителя достигает 850 В. Сопротивление контактов составляет не более 2,5 мОм для контактов меньшего диаметра и не более 1 мОм для контактов большего диаметра.

Конструкция и материалы

Корпус вилки выполнен из алюминиевого сплава, вставка — карбонитовая. Масса вилки составляет примерно 115–118 г, габаритные размеры — около 51 на 81 на 71 мм.

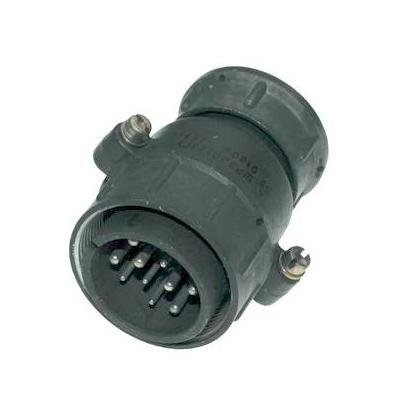

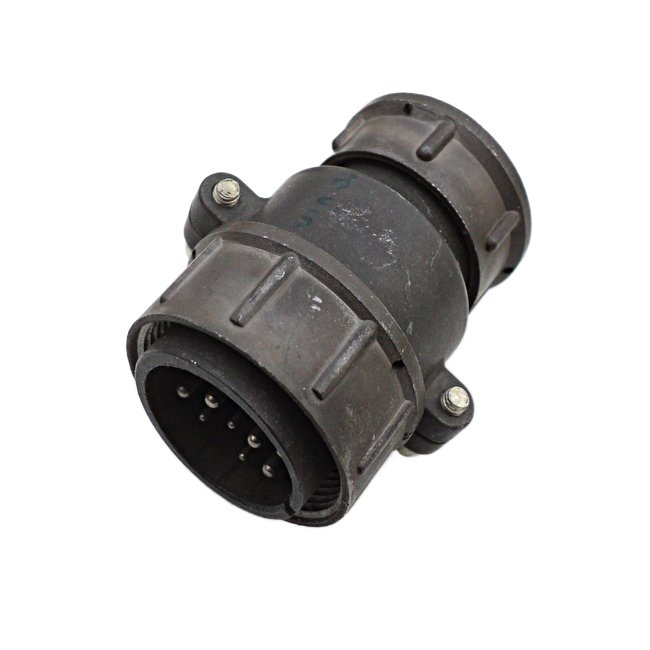

Исполнение угловое, с патрубком для неэкранированного кабеля проходным диаметром 36 мм. Сочленение с ответной частью резьбовое. На фотографии представлена типичная угловая вилка с патрубком соответствующей конфигурации.

Условия эксплуатации

Изделие рассчитано на работу в широком диапазоне условий:

• температура окружающей среды — от минус 60 до плюс 60 градусов Цельсия, допускается перегрев контактов до плюс 110 градусов Цельсия;
• влажность — до 98 процентов при температуре плюс 25 градусов Цельсия;
• атмосферное давление — от 1,33 умноженное на 10 в минус четвёртой степени Па до 50,6 умноженное на 10 в четвёртой степени Па;
• вибрация в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате;
• удары — одиночные до 5000 метров на секунду в квадрате и многократные до 350 метров на секунду в квадрате;
• линейное ускорение — до 2000 метров на секунду в квадрате.

Надёжность и приёмка

Ресурс изделия составляет 500 циклов сопряжения. Наработка на отказ — не менее 1000 часов при температуре плюс 80 градусов Цельсия. Сопротивление изоляции — 5000 МОм. Климатическое исполнение УХЛ, что допускает внутреннее и наружное применение при условии защиты от пыли и влаги.

Вилка имеет приёмку «1». Годы выпуска товарной позиции — 88–91.

Применение

ШР32У12ЭГ1Н применяется в составе низкочастотных цилиндрических соединителей серии ШР в радиоэлектронной и радиотехнической аппаратуре. Угловое исполнение патрубка удобно при прокладке кабеля под углом к оси сочленения, а резьбовое соединение обеспечивает устойчивость к вибрационным и ударным нагрузкам. Изделие подходит для эксплуатации как внутри помещений, так и на открытом воздухе при защите от прямого воздействия пыли и влаги.
