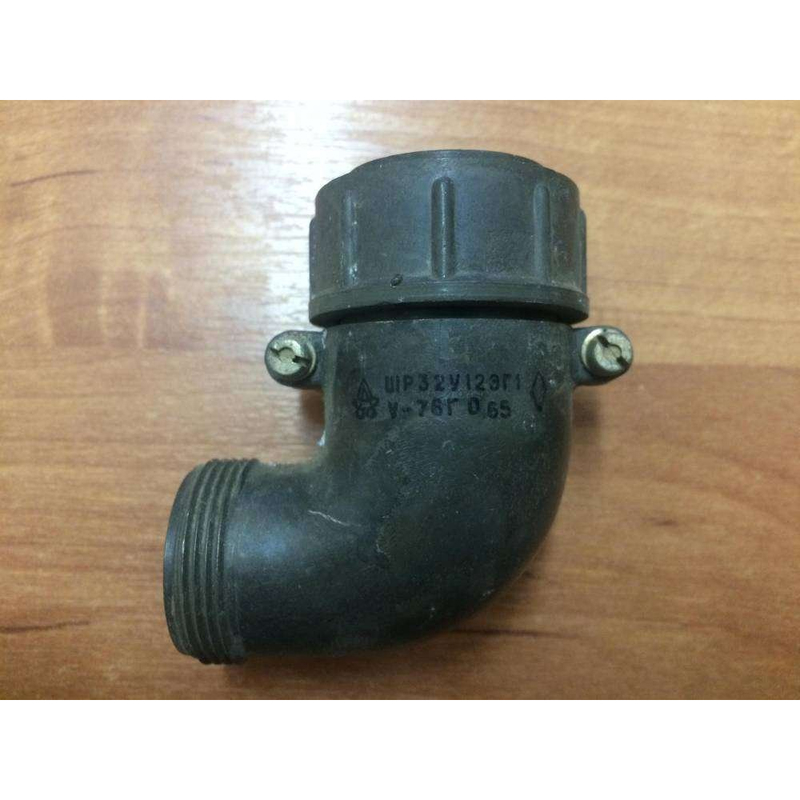

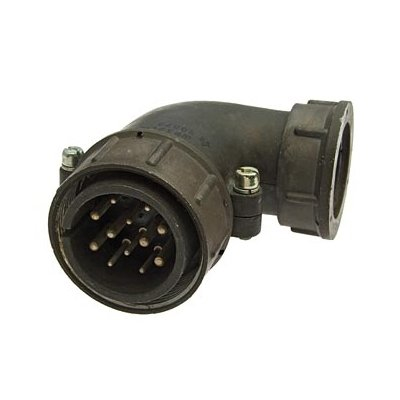

Соединители ШР32У12ЭГ1 представляют собой кабельные вилки с угловым патрубком, предназначенные для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Эти соединители используются для экранированных кабелей и имеют резьбовое сочленение.

Основные характеристики:

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ.

• Условный размер корпуса : 32.

• Конструктивное исполнение : С угловым патрубком (У).

• Количество контактов : 12 (шесть контактов диаметром 1,5 мм и шесть контактов диаметром 2,5 мм).

• Покрытие контактов : Серебро.

• Максимальная токовая нагрузка на одиночный контакт :

  • Для контактов диаметром 1,5 мм: до 10 А.

  • Для контактов диаметром 2,5 мм: до 2,5 А, но может достигать более высоких значений в зависимости от конструкции.

Применение:

Эти соединители используются для подключения проводов и кабелей в электроаппаратуре. Они могут работать как внутри помещений, так и на улице при условии защиты от пыли и воды.

Технические параметры:

• Сопротивление изоляции не менее чем на уровне 5000 МОм при нормальных условиях эксплуатации.

• Температура окружающей среды: от –60°C до +60°C .

Соединители типа ШР состоят из двух частей — вилки и розетки — которые могут быть как приборными (блочными), так и кабельными. Они обеспечивают надежное соединение электрических цепей с возможностью многократных разъединений.
