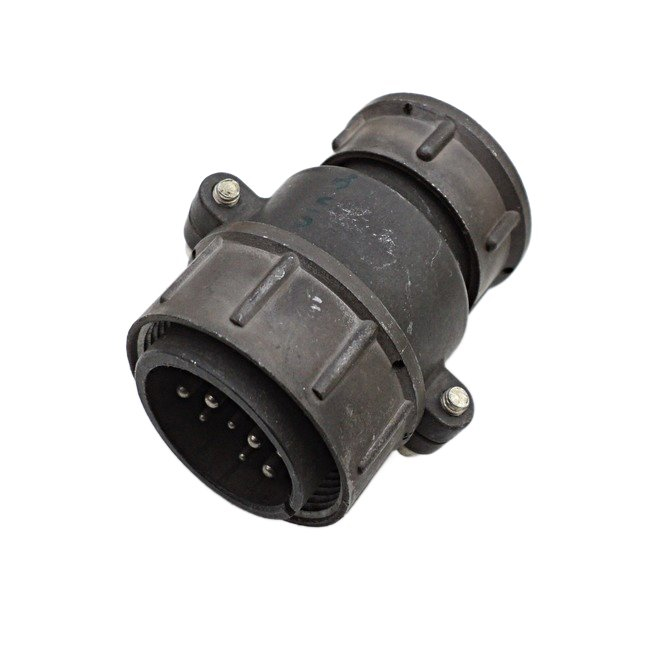

ШР32У12ЭГ1 — это угловая кабельная вилка серии низкочастотных цилиндрических соединителей ШР, предназначенная для надежного соединения электрических цепей.

Обозначение

Расшифровка маркировки: ШР — тип соединителя, 32 — условный размер корпуса, У — с угловым патрубком, 12 — количество контактов, Э — для экранированного кабеля, Г1 — вариант исполнения контактного набора.

Технические характеристики

Соединитель рассчитан на номинальное напряжение до 850 В и рабочий ток от 20 до 35 А в зависимости от диаметра контактов (Ø1,5 мм и Ø2,5 мм). Сопротивление контактов не превышает 2,5 мОм, сопротивление изоляции — не менее 5000 МОм. Метод сочленения — резьбовой, монтаж — объемный, материал корпуса — алюминиевый сплав, вставка — карболит, контакты — штыревые с серебряным покрытием.

Условия эксплуатации

Работает в диапазоне температур от -60 до +60°C, при влажности до 98% (+25°C) и атмосферном давлении от 1,33·10⁻⁴ до 50,6·10⁴ Па. Выдерживает ускорение удара до 5000 м/с² (одиночный) и 350 м/с² (многократный), линейное ускорение 2000 м/с², ресурс — 500 циклов. Климатическое исполнение УХЛ, подходит для внутреннего и наружного применения (с защитой от пыли и влаги).

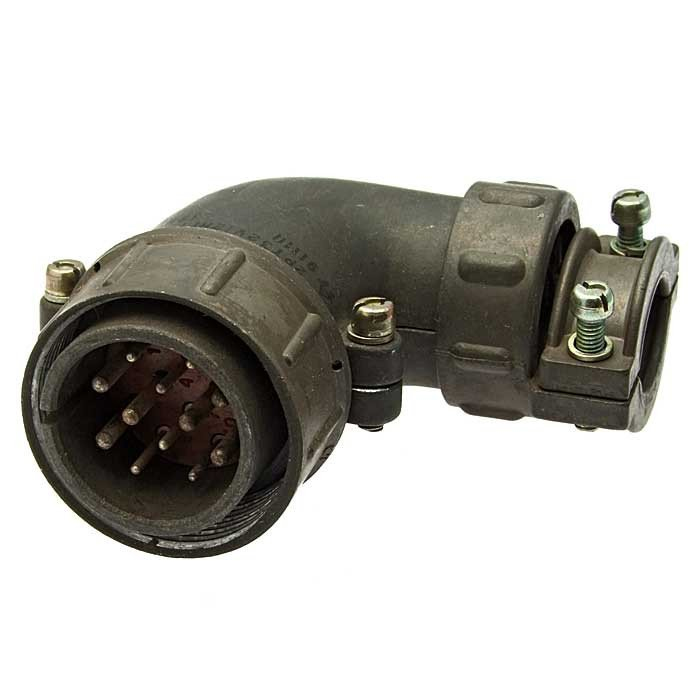

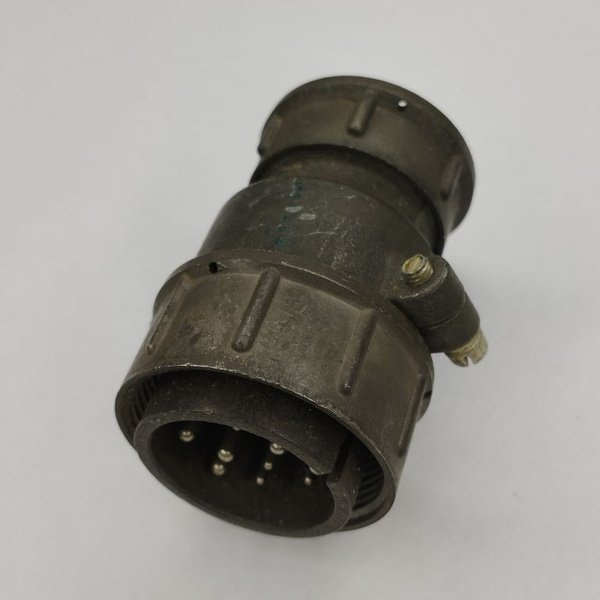

На изображении показан типичный вид угловой вилки серии ШР с патрубком для кабеля и штыревыми контактами.
