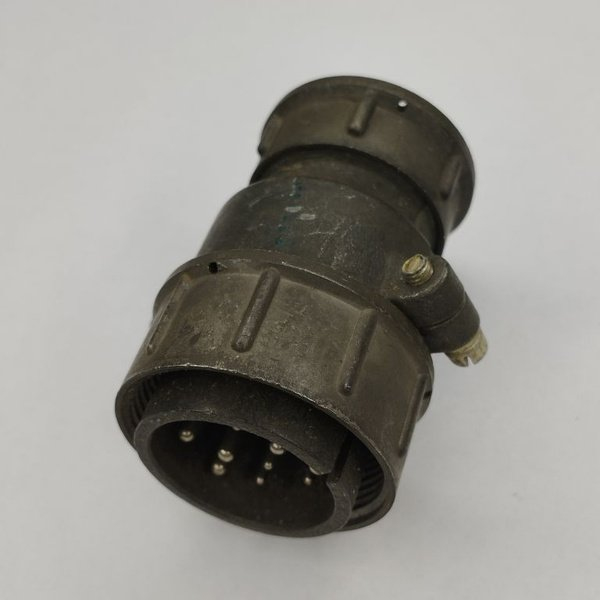

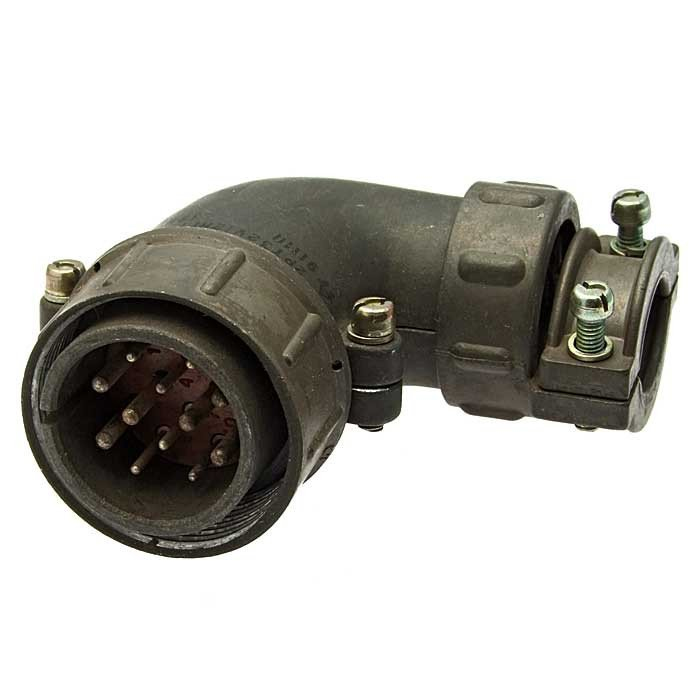

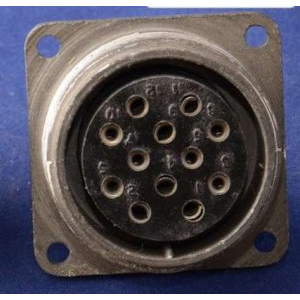

ШР32У12ЭГ1 представляет собой кабельную угловую вилку серии ШР, предназначенную для надежного соединения в электрических цепях. Это цилиндрический разъем общепромышленного назначения с 12 контактами, угловым патрубком (обозначение "У") и гайкой "ЭГ1" для экранированного кабеля (тип «5»).

Технические характеристики

Соединитель рассчитан на максимальное рабочее напряжение до 850 В (постоянный ток) и переменный ток частотой до 3 МГц. Диаметры контактов — 1,5 мм и 2,5 мм, покрытие — серебро, рабочий ток на контактах: до 10 А для 1,5 мм и 2,5 А для 2,5 мм. Сопротивление изоляции — не менее 5000 МОм, сопротивление контактов — до 2,5 мОм.

Конструкция и монтаж

Сочленение — резьбовое с одношпоночной поляризацией корпусов, метод монтажа — пайка. Условный размер корпуса — 32, габариты примерно 76,1×67,4×41,5 мм. Подходит для экранированных и неэкранированных кабелей.

Условия эксплуатации

Разъем предназначен для внутреннего и наружного применения (с защитой от пыли и влаги), климатическое исполнение УХЛ, температура от -60°C до +60°C. Ускорение при одиночном/многократном действии — до 5000 м/с² и 350 м/с² соответственно.
