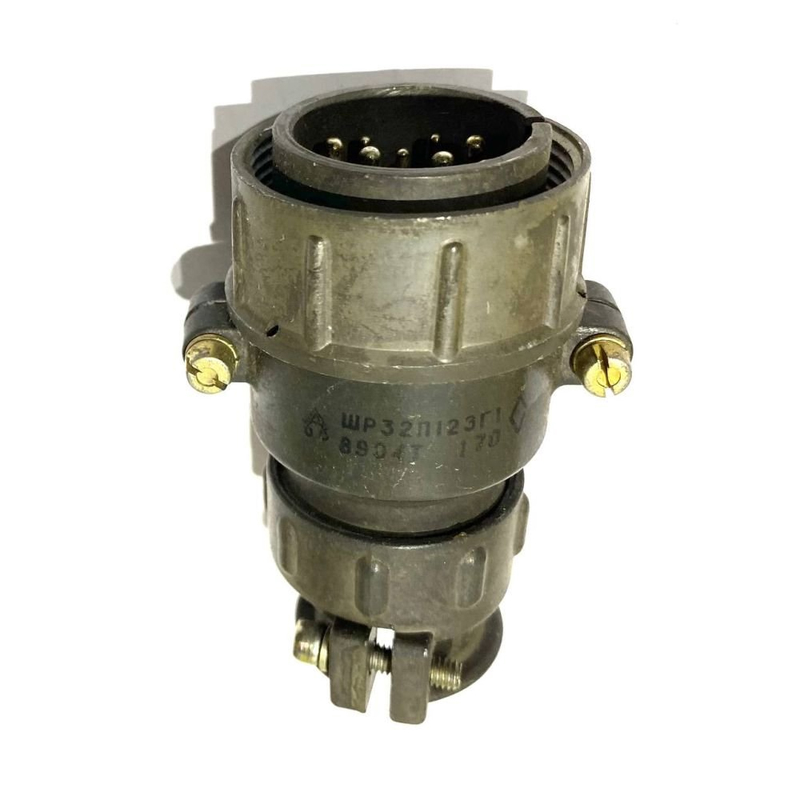

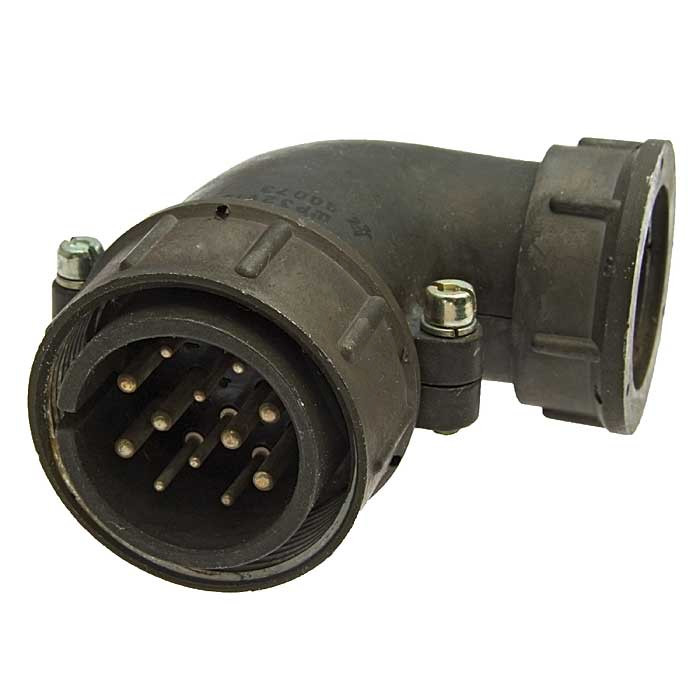

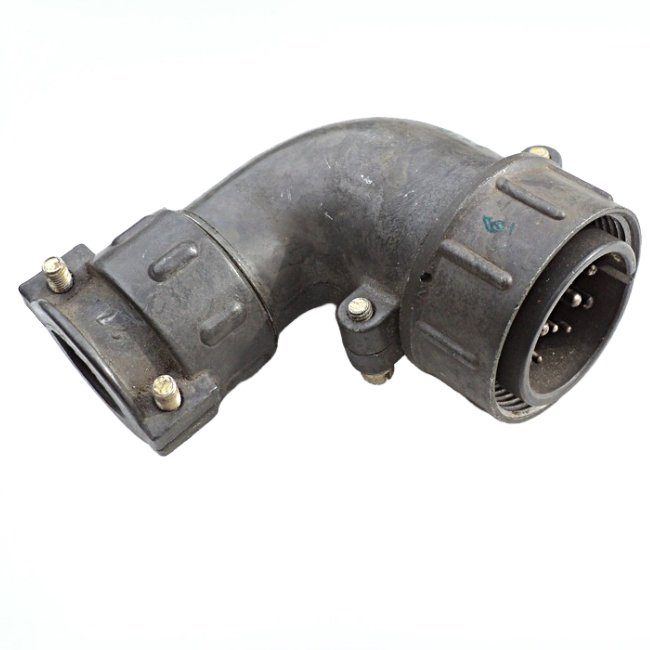

ШР32У12ЭГ1 — это кабельная вилка, предназначенная для использования в электрических цепях, включая радиоэлектронную и радиотехническую аппаратуру. Она представляет собой соединитель общего назначения и имеет следующие ключевые характеристики:

Основные характеристики

• Тип соединителя : ШР (общепромышленный).
• Размер корпуса : 32.
• Конструктивное исполнение : У (с угловым патрубком).
• Количество контактов : 12.
• Покрытие контактов : серебро.
• Диаметры контактов : 1,5 мм и 2,5 мм.

Электрические параметры

• Рабочий ток на контактах :
  • Для контактов диаметром 1,5 мм — до 10 А.
  • Для контактов диаметром 2,5 мм — до 2,5 А.
• Максимальное рабочее напряжение : до 850 В (постоянного тока).
• Сопротивление на контактах :
  • Для 1,5 мм — 2,5 мОм.
  • Для 2,5 мм — 1 мОм.
• Сопротивление изоляции : не менее 5000 МОм.

Условия эксплуатации

• Температурный диапазон : от -60°C до +60°C.
• Климатическое исполнение : УХЛ, что позволяет использовать разъем в различных климатических условиях.

Конструкция и монтаж

вилка ШР32У12ЭГ1 состоит из двух частей: кабельной ( вилки) и блочной ( розетки). Сочленение осуществляется резьбовым методом, а монтаж выполняется с помощью пайки. Габаритные размеры вилки составляют 76,1 ? 67,4 ? 41,5 мм.

Применение

Данный соединитель используется для соединения и разъединения электрических цепей в электронике и радиотехнике, обеспечивая надежное соединение для экранированных кабелей.ШР32У12ЭГ1 может быть использован в различных устройствах и системах, требующих надежного электрического соединения при высоких требованиях к устойчивости к внешним воздействиям.
