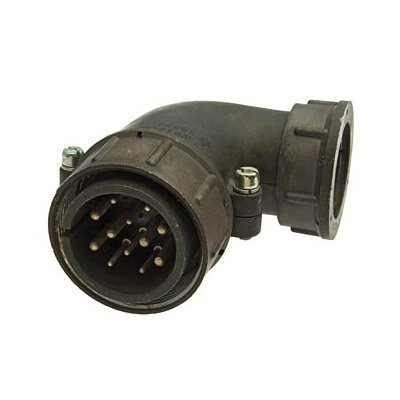

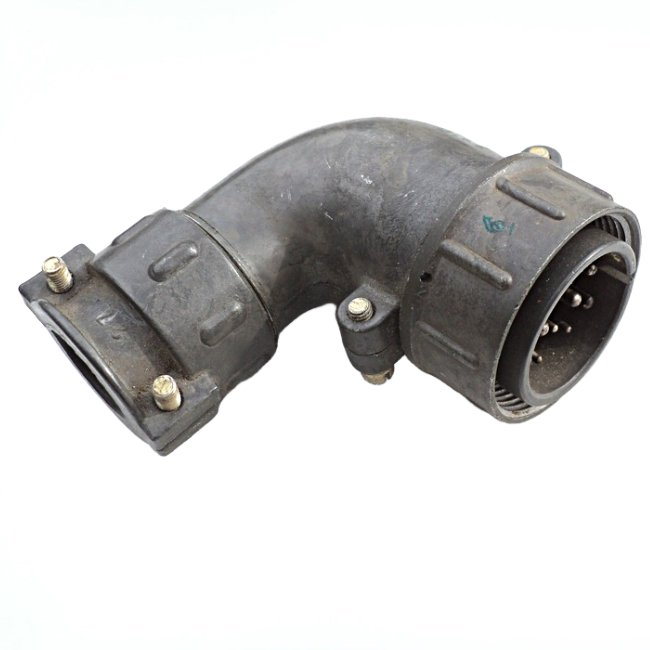

Соединитель ШР32У12ЭГ1 представляет собой кабельную вилку с угловым патрубком, предназначенную для использования в радиоэлектронной и радиотехнической аппаратуре. Этот соединитель является универсальным и может использоваться как для экранированных, так и для неэкранированных кабелей.

Технические характеристики :

• Тип соединителя : ШР

• Размер корпуса : 32

• Количество контактов : 12

• Конструктивное исполнение : У (угловой патрубок)

• Покрытие контактов : серебро

• Рабочий ток : до 10 А для контактов диаметром 1,5 мм и до 2,5 А для 2,5 мм.

• Максимальное рабочее напряжение : до 850 В (постоянного тока)

• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.

Условия эксплуатации :

Соединители ШР32У12ЭГ1 могут работать в широком диапазоне температур — от -60°С до +60°С, с возможностью кратковременного перегрева до +110°С. Они также устойчивы к вибрациям и механическим ударам, что делает их подходящими для различных условий эксплуатации.

Конструкция :

Соединитель состоит из двух частей: вилки и розетки. вилка ШР32У12ЭГ1 имеет резьбовое сочленение и предназначена для монтажа с использованием пайки. Количество возможных разъемов и разъемов составляет до 500 циклов.

Применение :

ШР32У12ЭГ1 используется для соединения и разъединения электрических цепей в электро- и радиоаппаратуре, обеспечивая надежное подключение кабелей и узлов. Эти соединители подходят как для внутреннего, так и для наружного применения при условии защиты от внешних факторов.

Таким образом, ШР32У12ЭГ1 является
