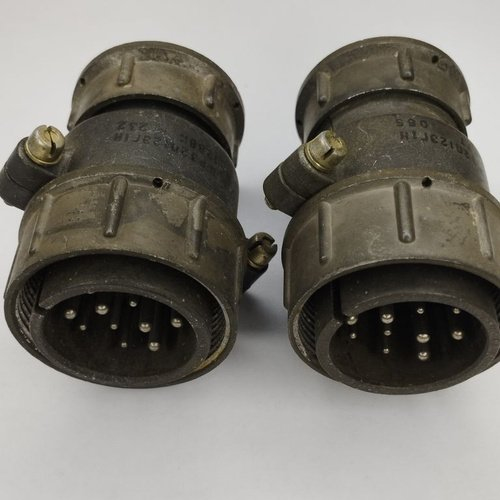

ШР32У12ЭГ1 — это кабельная вилка, предназначенная для соединения и разъединения электрических цепей. Она используется как для экранированных, так и для неэкранированных кабелей и подходит для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц. Максимальное рабочее напряжение составляет 850 В.

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 32
• Конструктивное исполнение : У (угловой патрубок)
• Количество контактов : 12 (6 контактов диаметром 1,5 мм и 6 контактов диаметром 2,5 мм)
• Материал контактов : серебро
• Максимальная токовая нагрузка на одиночный контакт :
  • 20 А для контактов ? 1,5 мм
  • 35 А для контактов ? 2,5 мм
• Общая максимальная токовая нагрузка : 210 А
• Сопротивление на контактах :
  • Для ? 1,5 мм — не более 2,5 мОм
  • Для ? 2,5 мм — не более 1 мОм
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях
• Рабочая температура окружающей среды : от -60 °C до +60 °C

Конструкция и применение

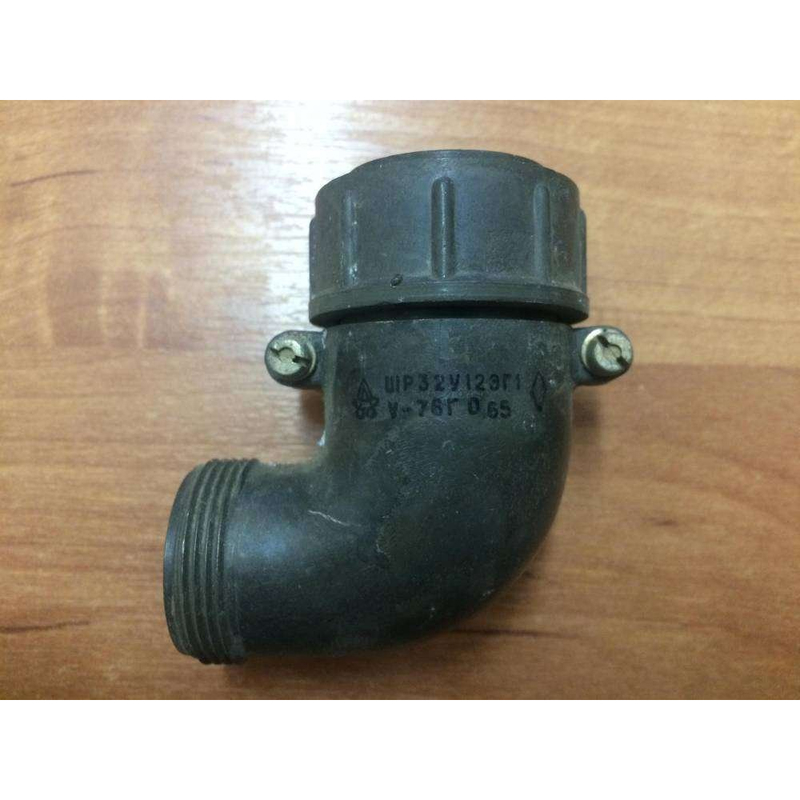

вилка ШР32У12ЭГ1 имеет резьбовое соединение и предназначена для монтажа с помощью пайки. Она может использоваться в различных электро- и радиоаппаратах, обеспечивая надежное соединение проводов и кабелей. Габаритные размеры вилки составляют 76,1?67,4?41,5 мм.

Дополнительные сведения

Соединители типа ШР имеют длительный срок службы и могут выдерживать механические нагрузки и вибрации. Гарантийный срок хранения составляет 15 лет с момента изготовления, а минимальная наработка — не менее 1000 часов в различных режимах эксплуатации.Таким образом, ШР32У12ЭГ1 является надежным решением для подключения электросетей в условиях различных климатических факторов.
