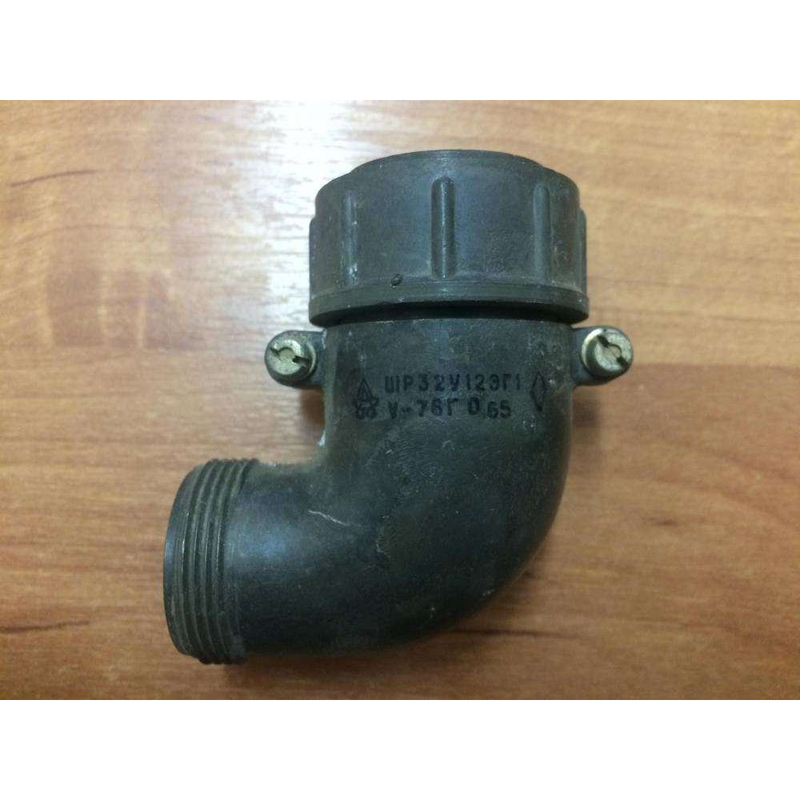

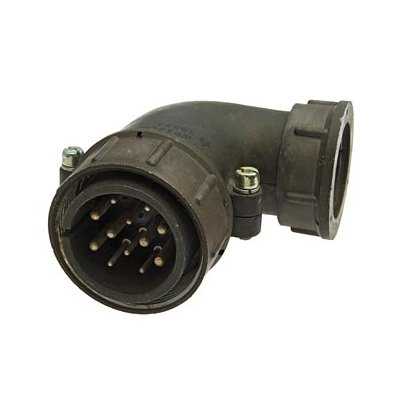

ШР32У12ЭГ1 — кабельная вилка для надёжного соединения электрических цепей

ШР32У12ЭГ1 — низкочастотный цилиндрический кабельный соединитель серии ШР, выполненный в виде вилки с угловым патрубком. Разъём рассчитан на создание разъёмных соединений в цепях постоянного и переменного тока и применяется в промышленной, радиоэлектронной, измерительной и специальной аппаратуре. Конструкция с резьбовым сочленением обеспечивает механически устойчивую фиксацию, а исполнение для экранированного кабеля помогает организовать корректный монтаж кабельных линий.

Расшифровка маркировки ШР32У12ЭГ1

Маркировка разъёма содержит основные конструктивные признаки изделия:

Таким образом, ШР32У12ЭГ1 представляет собой 12-контактную кабельную вилку в корпусе условного размера 32, с угловым вводом кабеля и элементами для работы с экраном.

Назначение и область применения

Разъём ШР32У12ЭГ1 предназначен для соединения и разъединения проводов, кабелей, узлов и блоков электрического оборудования. Он может использоваться в цепях постоянного и переменного тока частотой до 3 МГц, при рабочем напряжении до 850 В.

Типичные области применения:

• шкафы управления и автоматики;

• промышленное электрооборудование;

• системы связи и радиоаппаратура;

• измерительные комплексы;

• лабораторные стенды;

• кабельные сборки для аппаратуры, работающей при вибрациях и температурных перепадах;

• оборудование, где требуется многоконтактное соединение с надёжной механической фиксацией.

Угловой патрубок особенно полезен в случаях, когда пространство за разъёмом ограничено либо кабель необходимо проложить вдоль корпуса оборудования. Такое исполнение уменьшает радиус изгиба кабеля у ввода и упрощает компоновку кабельной трассы.

Технические особенности ШР32У12ЭГ1

Соединитель относится к изделиям объёмного монтажа: жилы кабеля присоединяются к хвостовикам контактов пайкой. Контактные элементы имеют серебряное покрытие, способствующее снижению переходного сопротивления и повышению стабильности электрического контакта.

Ключевые параметры, характерные для ШР32У12ЭГ1:

• 12 контактов;

• резьбовое сочленение вилки и ответной части;

• одношпоночная поляризация корпуса;

• монтаж проводников пайкой;

• контакты диаметром 1,5 и 2,5 мм;

• номинальная токовая нагрузка зависит от диаметра контакта: до 10 А для контактов 1,5 мм и до 2,5 А для контактов 2,5 мм;

• рабочее напряжение до 850 В;

• сопротивление изоляции в нормальных климатических условиях — не менее 5000 МОм;

• сопротивление контакта — до 2,5 мОм для контактов диаметром 1,5 мм и до 1 мОм для контактов диаметром 2,5 мм;

• число циклов сочленения и расчленения — до 500;

• минимальная наработка — 1000 часов;

• срок сохраняемости — не менее 15 лет.

Габаритные размеры вилки ШР32У12ЭГ1 указываются как 76,1 × 67,4 × 41,5 мм.

Эксплуатация в сложных условиях

Разъёмы серии ШР рассчитаны на эксплуатацию в климатическом исполнении УХЛ. Для ШР32У12ЭГ1 приводится рабочий диапазон температуры окружающего воздуха от −60 до +60 °C, а воздействие смены температур допускается от −60 до +110 °C с учётом нагрева контактов.

Конструкция также обладает стойкостью к механическим воздействиям. Для вилки указывается устойчивость к синусоидальной вибрации в диапазоне от 1 до 5000 Гц при ускорении до 300 м/с². Эти свойства важны для аппаратуры, установленной на подвижных механизмах, в производственных установках и в оборудовании с повышенным уровнем вибрации.

Совместимость и монтаж

ШР32У12ЭГ1 имеет резьбовое сочленение и одношпоночную поляризацию. Шпоночное позиционирование исключает неправильную ориентацию при стыковке, а резьбовое соединение предотвращает самопроизвольное разъединение при вибрации или натяжении кабеля.

При монтаже следует учитывать:

• соответствие ответной части серии ШР, ШРГ, 2РТТ или 2РТ-А — совместимость необходимо подтверждать по конкретному сочетанию контактов и технической документации;

• правильную распайку 12 контактов согласно схеме конкретного исполнения;

• сохранение экрана кабеля при использовании экранированной линии;

• допустимое сечение присоединяемых проводников для контактов конкретного диаметра;

• необходимость защиты разъёма от непосредственного попадания влаги и пыли при наружном размещении.

ШР32У12ЭГ1 подходит для задач, где требуется компактное многоконтактное соединение, угловой вывод кабеля, надёжная фиксация и устойчивость к промышленным условиям эксплуатации.
