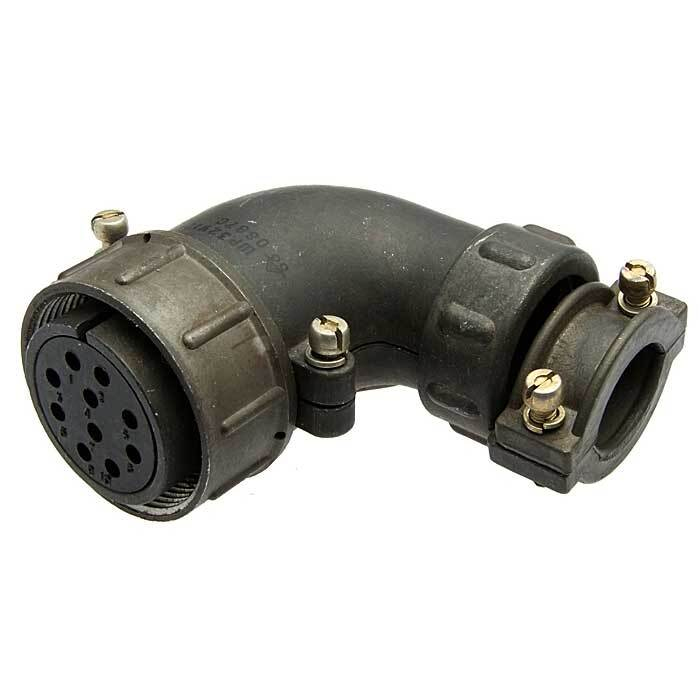

ШР32У10НШ1Н «5»

Цена:

1350 ₽

Технические характеристики

ШР32У10НШ1Н

ШР32У10НШ1Н — это низкочастотный цилиндрический электрический соединитель (розетка кабельная) российского производства, предназначенный для надежного соединения в электрических цепях. Он используется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Расшифровка обозначения

ШР — тип соединителя (низкочастотный цилиндрический).
32 — условный размер корпуса.
У — кабельная часть с угловым патрубком.
10 — количество контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм).
НШ — нормальные габариты, неэкранированный кабель, гайка.
1Н — одношпоночная поляризация, покрытие контактов (никель).

Технические характеристики

Соединитель рассчитан на рабочую температуру от -60°C до +60°C (с учетом перегрева контактов до +110°C), атмосферное давление до 1,3·10⁻⁴ Па и выдерживает вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и 500 циклов сочленений-расчленений. Сопротивление контакта — не более 2,5 мОм (для Ø1,5 мм) или 1 мОм (для Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Применение

ШР32У10НШ1Н применяется в приборах с блочным или кабельным корпусом, негерметичным исполнением и резьбовым соединением. Климатическое исполнение УХЛ подходит для условий верхнего полусеверного исполнения, минимальная наработка — 1000 часов.

Описание

Назначение и область применения

ШР32У10НШ1Н — это низкочастотный цилиндрический электрический соединитель (розетка кабельная) российского производства, предназначенный для надежного соединения в электрических цепях. Изделие применяется в радиоэлектронной и радиотехнической аппаратуре для работы с постоянным и переменным током частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Соединитель ориентирован на использование в приборах с блочным или кабельным корпусом, негерметичным исполнением и резьбовым соединением. Климатическое исполнение УХЛ подходит для условий верхнего полусеверного исполнения, что подтверждает устойчивость изделия к пониженным температурам и сложным условиям эксплуатации. Минимальная наработка составляет 1000 часов.

Расшифровка обозначения

Маркировка ШР32У10НШ1Н содержит исчерпывающую информацию о конструкции и характеристиках соединителя:

ШР — тип соединителя: низкочастотный цилиндрический;
32 — условный размер корпуса;
У — кабельная часть с угловым патрубком;
10 — количество контактов: 6 штук диаметром 1,5 мм и 4 штуки диаметром 2,5 мм;
НШ — нормальные габариты, неэкранированный кабель, гайка;
1Н — одношпоночная поляризация, покрытие контактов — никель.

Технические характеристики

Соединитель рассчитан на эксплуатацию в широком диапазоне внешних воздействий. Рабочая температура составляет от минус 60 градусов Цельсия до плюс 60 градусов Цельсия, при этом учитывается перегрев контактов до плюс 110 градусов Цельсия. Изделие сохраняет работоспособность при атмосферном давлении до 1,3 умноженное на 10 в минус четвертой степени Па.

Конструкция выдерживает вибрационные нагрузки в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, а также ударные воздействия с ускорением до 5000 метров на секунду в квадрате. Механический ресурс составляет 500 циклов сочленений и расчленений.

Электрические параметры

Сопротивление контакта составляет не более 2,5 мОм для контактов диаметром 1,5 мм и не более 1 мОм для контактов диаметром 2,5 мм. Сопротивление изоляции — не менее 5000 МОм, что обеспечивает надежную гальваническую развязку цепей.

Приемка и особенности исполнения

Приемка изделия соответствует обозначению «5», что подтверждает его соответствие установленным требованиям. Соединитель поставляется с артикулом 10189 и относится к категории ШР32. Кабельная розетка с угловым патрубком обеспечивает удобный монтаж в условиях ограниченного пространства, а резьбовое соединение гарантирует фиксацию ответной части и защиту от самопроизвольного расчленения при механических воздействиях.
