Назначение

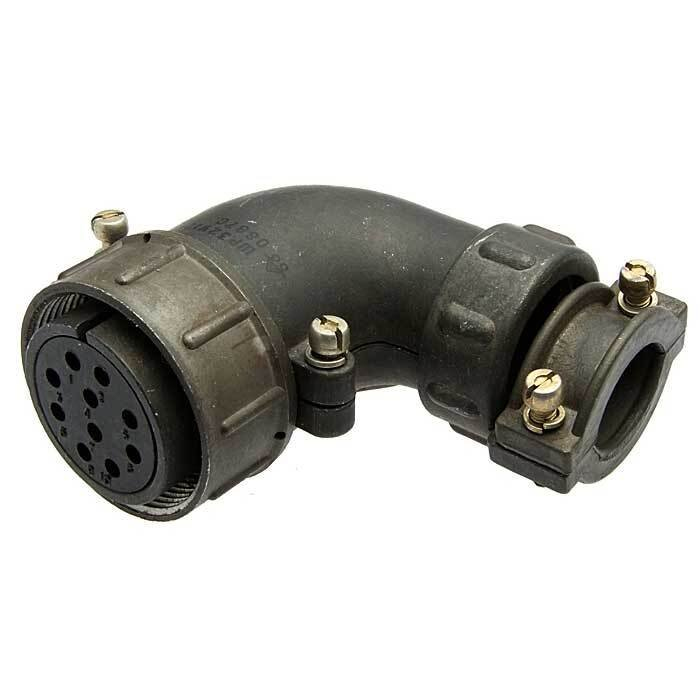

ШР32У10НШ1 — кабельная розетка серии низкочастотных цилиндрических соединителей ШР, предназначенная для надёжного электрического соединения в промышленных системах. Изделие относится к категории ШР32 и имеет артикул 51554. По данным карточки товара, соединитель российского производства; конкретный изготовитель не указан.

Розетка применяется там, где требуется передача электрических сигналов и питания через разъёмное соединение: в промышленном оборудовании, устройствах автоматики, измерительных и силовых цепях. Благодаря цилиндрическому корпусу и угловому патрубку её удобно использовать при кабельном подключении в ограниченном пространстве. Допускается внутреннее и наружное применение при условии, что защиту от пыли и влаги обеспечивает потребитель при монтаже.

Расшифровка обозначения

Маркировка ШР32У10НШ1 содержит основные конструктивные признаки:

• ШР — тип низкочастотного цилиндрического соединителя;
• 32 — условный размер корпуса;
• У — исполнение с угловым патрубком;
• 10 — количество контактов;
• Н — гайка для неэкранированного кабеля;
• Ш — розетка;
• 1 — конкретное сочетание контактов.

Такая расшифровка помогает подобрать совместимый ответный соединитель и оценить возможность монтажа кабеля без экрана. Тип соединения — негерметичный; климатическое исполнение — УХЛ, что соответствует эксплуатации в умеренном и холодном климате.

Контактная система и электрические параметры

Розетка имеет 10 контактов. Из них 6 контактов диаметром 1,5 мм рассчитаны на рабочий ток до 20 А и имеют сопротивление не более 2,5 мОм. Ещё 4 контакта диаметром 2,5 мм рассчитаны на рабочий ток до 35 А при сопротивлении не более 1 мОм. Контакты выполнены из серебра или никеля.

Максимальное рабочее напряжение составляет 850 В, сопротивление изоляции — не менее 5000 МОм, общая токовая нагрузка — до 160 А. Такие параметры позволяют использовать розетку в цепях с различными по величине токами, распределяя нагрузку по контактам разного диаметра.

Условия эксплуатации и стойкость

Соединитель рассчитан на температуры от -60 °C до +60 °C; допускается перегрев контактов до +110 °C. Работоспособность сохраняется при пониженном давлении до 1,3 × 10⁻⁴ Па. По механическим воздействиям заявлены:

• синусоидальная вибрация в диапазоне 1–5000 Гц с ускорением 300 м/с²;
• одиночные удары с ускорением до 5000 м/с²;
• многократные удары с ускорением до 350 м/с²;
• линейные нагрузки с ускорением до 2000 м/с².

Ресурс соединения — не менее 500 циклов сочленений-расчленений, наработка — не менее 1000 часов. Эти данные важны при выборе разъёма для оборудования, которое подвергается вибрации, ударным нагрузкам или работает в широком температурном диапазоне.

Применение и особенности монтажа

ШР32У10НШ1 подходит для промышленных систем, где нужен разъёмный кабельный узел с угловым вводом. Негерметичное исполнение означает, что собственной герметичности корпуса недостаточно для работы в условиях прямого воздействия влаги и пыли; защиту должен обеспечить потребитель при монтаже. Это следует учитывать при наружной установке и в помещениях с повышенной запылённостью.

Перед подключением необходимо проверить соответствие количества и диаметра контактов ответной части, а также допустимую токовую нагрузку. Розетка не предназначена для замены герметичных разъёмов в средах, где требуется полная изоляция от внешней среды. Для правильного подбора достаточно ориентироваться на маркировку, тип кабеля и условия эксплуатации, указанные в описании.
