Назначение и область применения

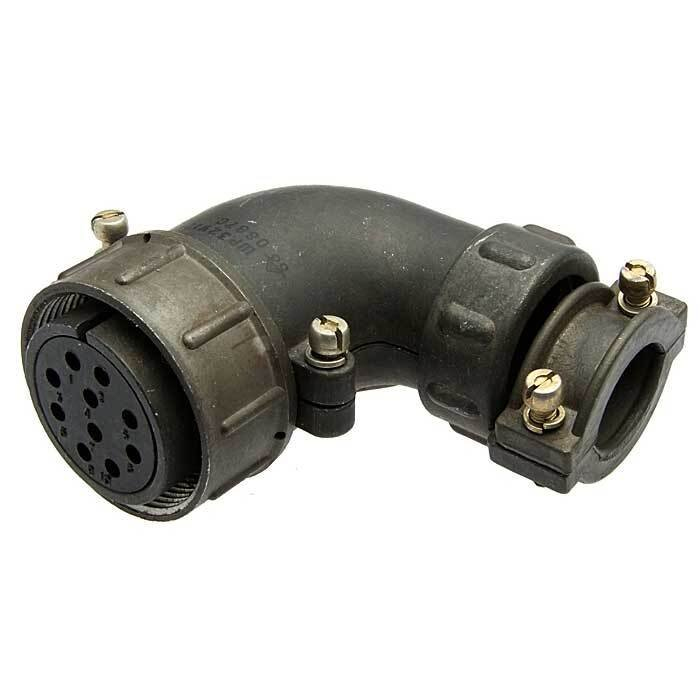

ШР32У10НШ1 «5» представляет собой низкочастотный цилиндрический кабельный соединитель, выполненный в виде розетки с угловым патрубком и гайкой. Изделие рассчитано на подключение неэкранированного кабеля и применяется в радиоэлектронной и радиотехнической аппаратуре общего назначения для надёжного соединения электрических цепей.

Соединитель предназначен для ручного соединения в цепях постоянного и переменного тока. Он обеспечивает стабильный электрический контакт при объёмном монтаже и подходит для использования в условиях, где требуется разъёмное соединение с резьбовой фиксацией нормальных габаритов. Благодаря конструктивным особенностям розетка с угловым патрубком удобна при прокладке кабеля в ограниченном пространстве, когда подвод линии выполняется под углом к плоскости монтажа.

Климатическое исполнение УХЛ допускает эксплуатацию изделия внутри помещений и снаружи при обеспечении защиты от пыли и влаги. Это расширяет сферу применения соединителя в промышленной аппаратуре, измерительных комплексах, блоках питания и коммутационном оборудовании.

Технические характеристики

Соединитель имеет условный размер корпуса 32, что соответствует диаметру монтажного отверстия 32 мм. Изделие рассчитано на следующие рабочие параметры:

• рабочий ток — до 25 А;
• рабочая частота — до 3 МГц;
• напряжение — до 850 В (амплитудное значение).

Количество контактов составляет 10, что обеспечивает достаточную коммутационную способность для многопроводных линий. Соединитель оснащён резьбовым соединением нормальных габаритов, которое гарантирует надёжную фиксацию ответной части и защиту от самопроизвольного расстыковывания при вибрационных нагрузках.

Конструкция не включает внутреннюю нулевую вставку, что отражено в обозначении индексом «Ш». Это исполнение предназначено для прямого соединения контактов без дополнительного ориентирующего элемента, что упрощает процесс сборки и сокращает время монтажа.

Механическая стойкость и надёжность

Изделие рассчитано на эксплуатацию в условиях механических воздействий. Соединитель выдерживает одиночное механическое воздействие с ускорением до 5000 метров в секунду в квадрате и многократное воздействие до 350 метров в секунду в квадрате. Допустимое линейное ускорение составляет 2000 метров в секунду в квадрате.

Такие показатели подтверждают способность соединителя сохранять работоспособность при ударах и вибрациях, характерных для подвижных узлов аппаратуры и транспортируемого оборудования. Резьбовая фиксация дополнительно повышает устойчивость к расстыковыванию при внешних нагрузках.

Расшифровка обозначения

Маркировка ШР32У10НШ1 «5» содержит полную информацию об исполнении изделия:

• ШР — тип цилиндрического низкочастотного соединителя;
• 32 — диаметр монтажного отверстия в миллиметрах;
• У — угловой патрубок для кабельной части;
• 10 — число контактов;
• Н — нормальные габариты;
• Ш — без внутренней нулевой вставки;
• 1 — первое исполнение.

Приёмка «5» в характеристиках товара обозначает категорию контроля качества при поставке. Гарантийный срок хранения соединителя исчисляется наработкой в пределах установленного срока хранения, что подтверждает пригодность изделия к длительному хранению без потери эксплуатационных свойств.

ШР32У10НШ1 «5» является универсальным решением для коммутации низкочастотных сигнальных и силовых цепей в аппаратуре, где требуется разъёмное соединение с резьбовой фиксацией и угловым подводом кабеля. Артикул изделия — 10188, категория — ШР32.
