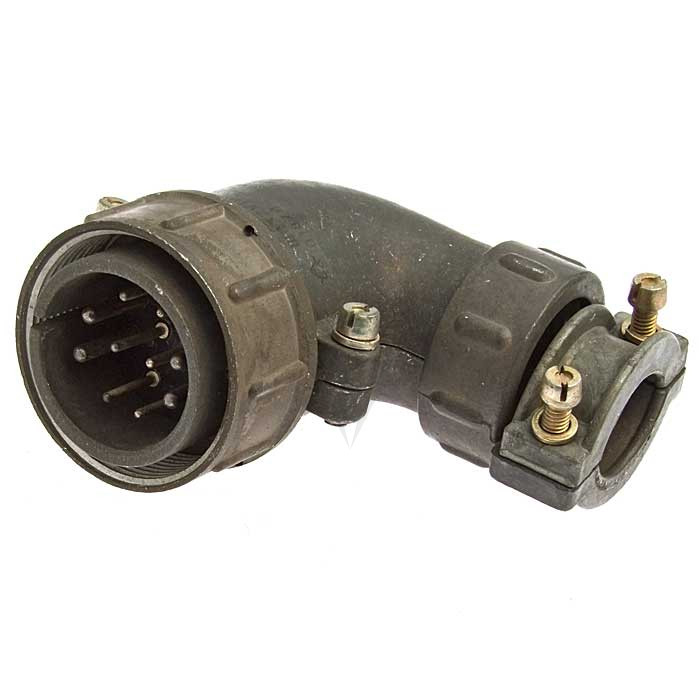

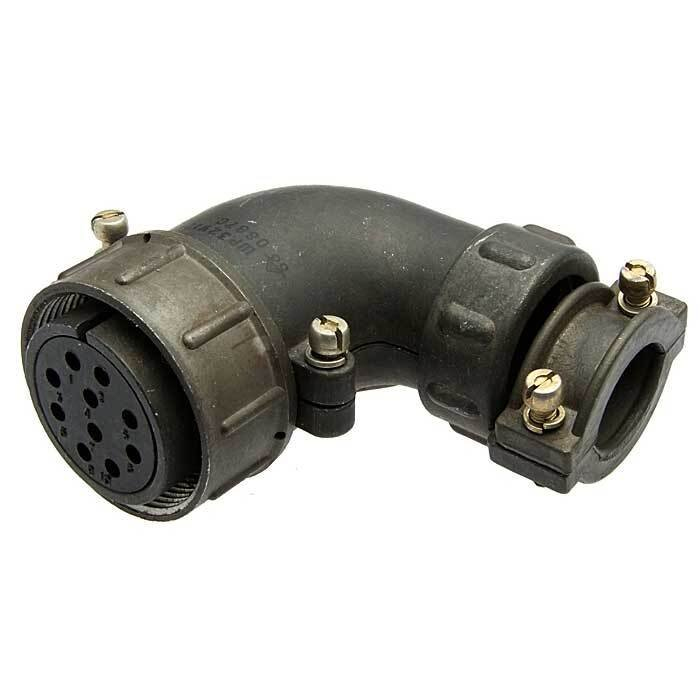

ШР32У10НГ1 — это низкочастотный цилиндрический кабельный соединитель в виде вилки с угловым патрубком и гайкой для неэкранированного кабеля.

Назначение

Он предназначен для работы в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение), а также для применения в радиоэлектронной и радиотехнической аппаратуре как соединитель общего назначения.

Технические характеристики

Рабочий ток на контактах диаметром 1,5 мм составляет 10 А, сопротивление контактов — до 2,5 мОм. Сопротивление изоляции в нормальных условиях — не менее 5000 МОм, количество сочленений-расчленений — 500.

Условия эксплуатации

Температура окружающей среды — от -60°C до +60°C (с учетом перегрева контактов — до +110°C), работает при пониженном давлении 1,3·10^{-4} Па. Выдерживает синусоидальную вибрацию (1–5000 Гц, до 300 м/с²), удары (до 5000 м/с²) и линейные нагрузки (2000 м/с²).

Расшифровка обозначения

ШР — тип соединителя, 32 — условный размер корпуса, У — кабельная вилка с угловым патрубком, 10 — число контактов, Н — нормальные габариты, Г — вилка, 1 — одношпоночная поляризация. Климатическое исполнение — УХЛ, подходит для внутреннего и защищенного наружного монтажа.
