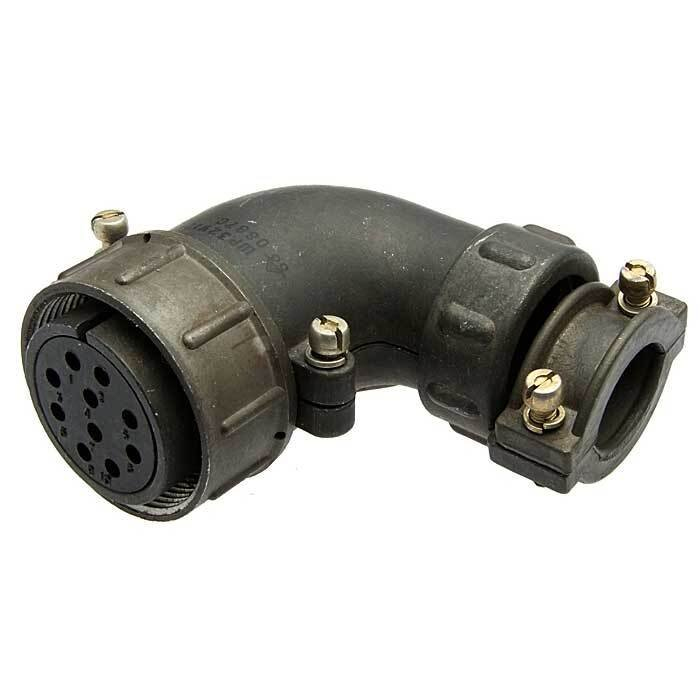

ШР32У10НГ1 — это вилка кабельная низкочастотного цилиндрического соединителя общего назначения с угловым патрубком. Она предназначена для использования в радиоэлектронной и радиотехнической аппаратуре.​

Расшифровка обозначения

• ШР — тип соединителя (низкочастотный цилиндрический).

• 32 — условный размер корпуса.

• У — конструктивное исполнение с угловым патрубком.

• 10 — количество контактов (6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм).

• Н — гайка патрубка для неэкранированного кабеля.

• Г — вилка.

• 1 — серия или вариант.

Технические характеристики

Соединитель рассчитан на рабочий ток до 25 А и напряжение до 850 В (амплитудное значение) при частоте до 3 МГц. Сопротивление контактов не превышает 2,5 мОм (для Ø1,5 мм) и 1 мОм (для Ø2,5 мм), сопротивление изоляции — не менее 5000 МОм.

Условия эксплуатации

Работает при температурах от -60°C до +60°C (с учетом перегрева контактов до +110°C), выдерживает вибрацию 1–5000 Гц с ускорением до 300 м/с², удары до 5000 м/с² и пониженное давление 1,3·10⁻⁴ Па. Климатическое исполнение — УХЛ, для внутреннего и наружного применения (с защитой от пыли и влаги).

Надежность

Количество сочленений-расчленений — до 500 циклов, минимальная наработка — 1000 часов.
