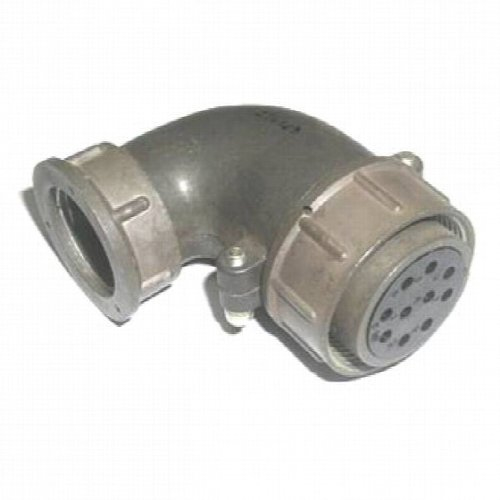

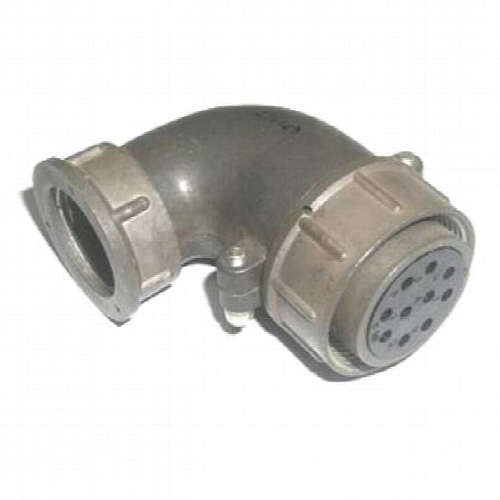

Соединитель ШР32У10ЭШ1 представляет собой кабельную розетку, предназначенную для работы в электрических цепях постоянного и переменного токов. Он может функционировать при частотах до 3 МГц и напряжении до 850 В (амплитудное значение). Этот соединитель используется для соединения и разъединения различных электрических цепей, включая провода, кабели, узлы и блоки в электро- и радиоаппаратуре.

Технические характеристики

• Тип соединителя : Негерметичный.
• Условный размер корпуса : 32.
• Конструктивное исполнение : У (угловой патрубок).
• Количество контактов : 10 (6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм).
• Максимальная токовая нагрузка :
  • Для контактов ? 1,5 мм: до 20 А.
  • Для контактов ? 2,5 мм: до 35 А.
• Общая максимальная токовая нагрузка : до 160 А.
• Сопротивление контакта : не более 2,5 мОм для ? 1,5 мм и 1 мОм для ? 2,5 мм.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Климатическое исполнение : УХЛ (для работы в умеренном климате).

Параметры эксплуатации

• Рабочая температура :
  • Максимальная: +60°C.
  • Минимальная: -60°C.
• Гарантийный срок хранения : 15 лет с момента изготовления.
• Гарантийная наработка :
  • В обычных режимах: до 1000 часов.
  • В облегченном режиме: до 100000 часов.

Структура соединителя

Соединитель состоит из двух частей: вилки и розетки. вилки и розетки могут быть как приборными (блочными), так и кабельными. Конструкция позволяет использовать его в различных условиях эксплуатации, включая защиту от пыли и влаги.ШР32У10ЭШ1 является надежным решением для подключения оборудования в электрических системах, обеспечивая высокую производительность и долговечность.
