Назначение соединителя ШР32У10ЭШ1

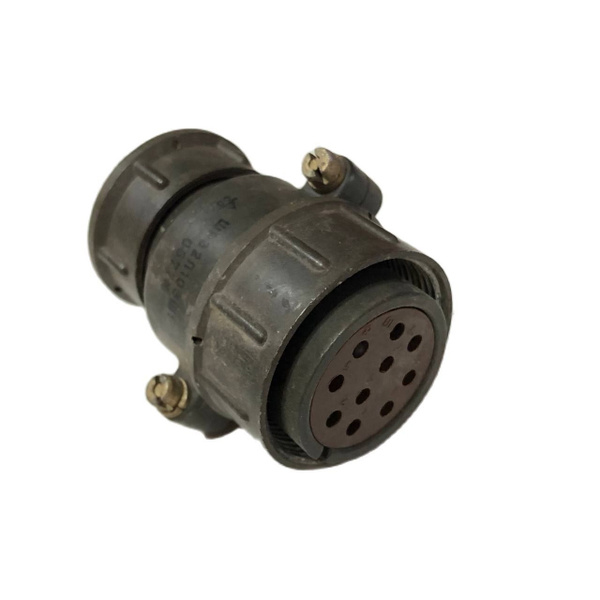

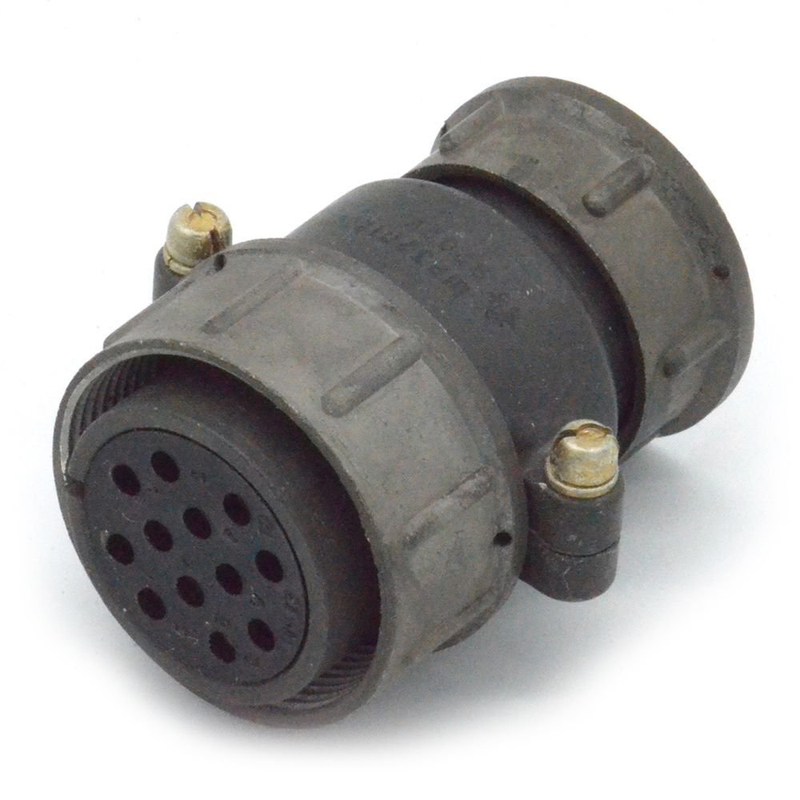

ШР32У10ЭШ1 — низкочастотный цилиндрический соединитель серии ШР, выполненный в виде кабельной розетки. Он предназначен для соединения и разъединения электрических цепей в радио- и электроаппаратуре, а также для присоединения кабелей и проводов к блокам, приборам, стойкам и другим узлам. Разъём обеспечивает коммутацию цепей постоянного и переменного тока повышенной частоты — до 3 МГц.

Тип соединителя — ШР: негерметичный, цилиндрический, с резьбовым сочленением. Условный размер корпуса — 32. Изделие относится к категории ШР32 и выпускается под артикулом 10199.

Подтверждённые особенности и характеристики

Конструкция и параметры ШР32У10ЭШ1 определяются следующими данными:

• Количество контактов — 10: шесть контактов диаметром 1,5 мм и четыре контакта диаметром 2,5 мм.

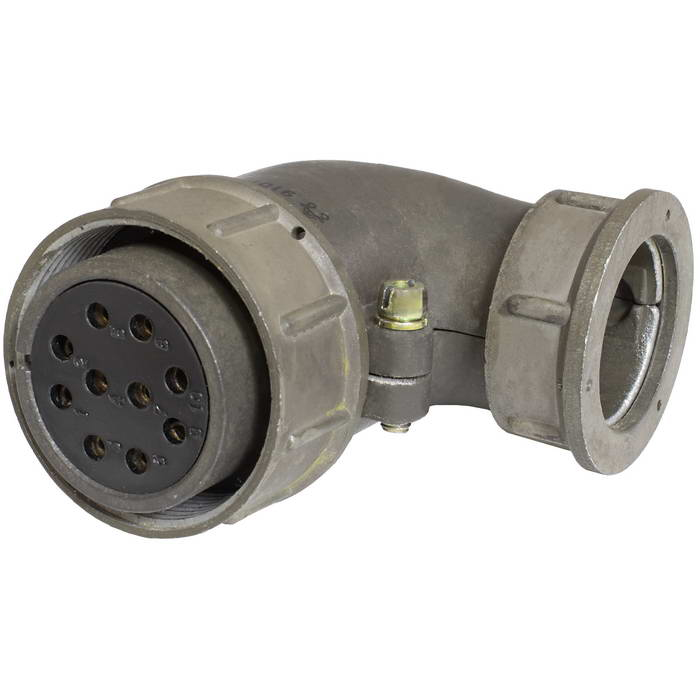

• Конструктивное исполнение — розетка кабельная с угловым патрубком (обозначение «У»), что облегчает подвод кабеля в ограниченном пространстве.
• Корпус обычно выполнен из пластмассы, изолятор — из карболита или аналогичного материала, контакты могут иметь серебряное или никелевое покрытие.
• Максимальное рабочее напряжение (амплитудное значение) — до 850 В.
• Максимальный ток на одиночный контакт — около 20 А для контактов диаметром 1,5 мм и до 35 А для контактов диаметром 2,5 мм; суммарная допустимая токовая нагрузка может достигать порядка 160 А в зависимости от сочетания контактов.
• Сопротивление контакта — не более 1–2,5 мОм в зависимости от диаметра.
• Сопротивление изоляции — не менее 5000 МОм в нормальных климатических условиях.
• Сочленение резьбовое, с одношпоночной поляризацией, что исключает ошибочное подключение.
• Количество циклов сочленения-расчленения — до 500 раз.
• Температура эксплуатации — примерно от минус 60 до плюс 100 градусов Цельсия в зависимости от конкретного исполнения и поставщика.

Применение и монтаж

ШР32У10ЭШ1 применяется в промышленной и радиоэлектронной аппаратуре, в том числе в условиях климатического исполнения УХЛ. Разъём допускает использование как с экранированными, так и с неэкранированными кабелями — в зависимости от типа гайки патрубка.

Крепление осуществляется на кабель (объёмный монтаж), а контакты соединяются с проводниками по типу «хвостовик», обычно пайкой. Монтаж возможен как внутри прибора, так и снаружи при дополнительной защите от пыли и влаги.

Ключевые параметры кратко

1. Серия — ШР, условный размер корпуса 32.
2. Исполнение — кабельная розетка с угловым патрубком.
3. Число контактов — 10 (шесть диаметром 1,5 мм и четыре диаметром 2,5 мм).
4. Рабочее напряжение — до 850 В (амплитудное значение).
5. Ресурс сочленений — до 500 циклов.
6. Температурный диапазон — примерно от минус 60 до плюс 100 градусов Цельсия.
