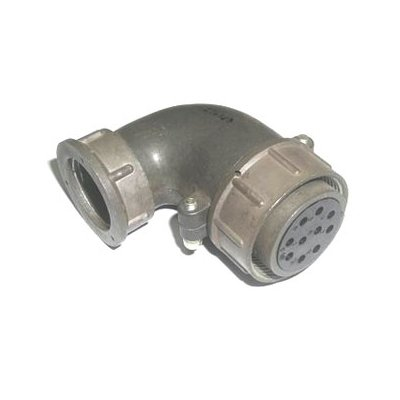

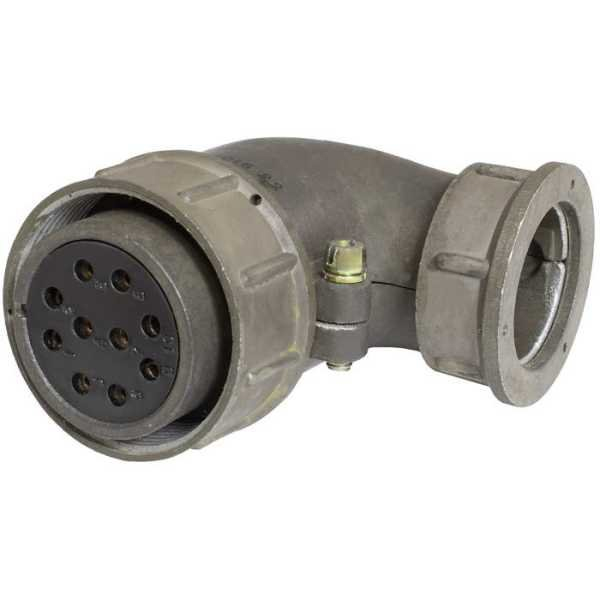

ШР32У10ЭШ1 — это кабельная угловая розетка типа «5» из серии общепромышленных соединителей ШР, предназначенная для надежного соединения электрических цепей в радиоэлектронной и радиотехнической аппаратуре.

Расшифровка обозначения

Обозначение расшифровывается следующим образом: ШР — тип соединителя, 32 — условный размер корпуса, У — угловое исполнение патрубка, 10 — количество контактов, Э — гайка для экранированного кабеля, Ш — сочетание контактов, 1 — вариант исполнения.

Технические характеристики

Розетка имеет 10 контактов: 6 шт. диаметром 1,5 мм и 4 шт. диаметром 2,5 мм. Сопротивление контакта — не более 2,5 мОм (для 1,5 мм) и 1 мОм (для 2,5 мм); сопротивление изоляции — не менее 5000 МОм.

Максимальная токовая нагрузка: 20 А на контакт 1,5 мм, 35 А на 2,5 мм, общая — до 160 А; амплитудное напряжение — 850 В. Работает при частоте до 3 МГц, в диапазоне температур от -60°C до +60°C, климатическое исполнение УХЛ.

Условия эксплуатации

Соединитель негерметичный, выдерживает синусоидальную вибрацию (1–5000 Гц, ускорение 300 м/с²), количество сочленений — 500, наработка — не менее 1000 часов. Метод монтажа — пайка, поляризация — одношпоночная.

Габаритные размеры: около 76,1 × 67,4 × 41,5 мм. Материал контактов — серебро/никель, корпус — пластмассовый.
