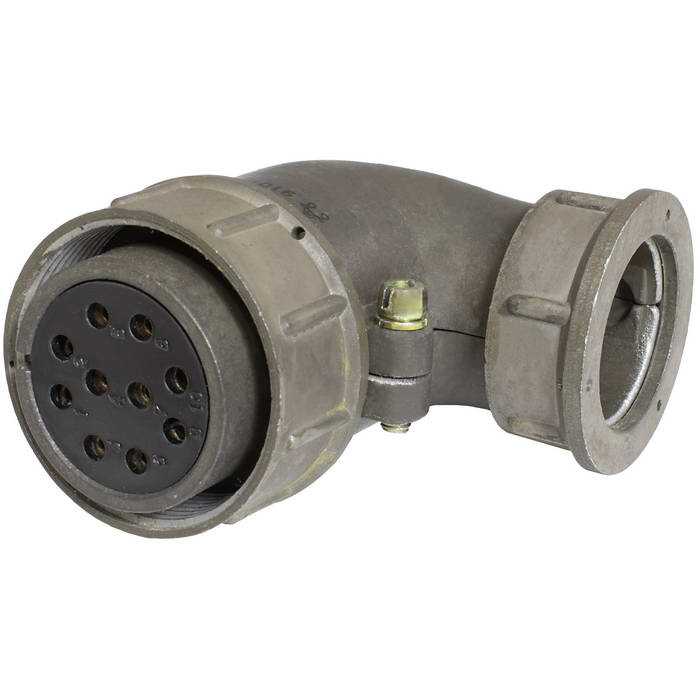

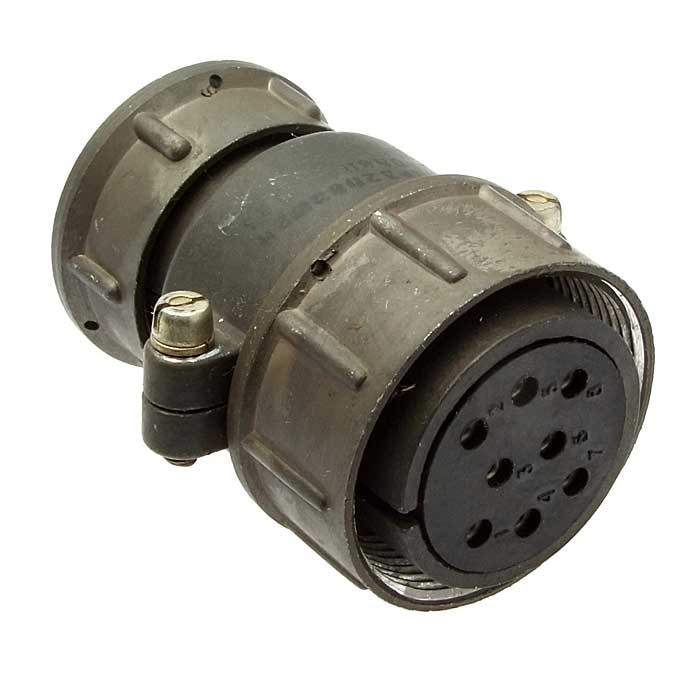

ШР32У10ЭШ1 - это кабельная розетка с угловым патрубком, используемая в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения.

Обозначение

• ШР – Тип соединителя

• 32 – Условный размер корпуса

• У – С угловым патрубком

• 10 – Количество контактов

• Э – Для экранированного кабеля

• Ш – розетка

• 1 – Сочетание контактов

Технические характеристики :

• Рабочий ток на контактах диаметром 1,5 мм – 10 А

• Рабочий ток на контактах диаметром 2,5 мм – 25 А

• Максимальное рабочее напряжение постоянного тока – не более 850 В

• Диаметры контактов – 1,5 мм и 2,5 мм

• Покрытие контактов – серебро

• Сопротивление на контактах диаметром 1,5 мм – 2,5 мОм

• Сопротивление на контактах диаметром 2,5 мм – 1 мОм

• Сопротивление изоляции в нормальных климатических условиях – не менее 5000 МОм

• Количество сочленений-расчленений – 500

• Минимальная наработка – 1000 ч

• Срок сохраняемости – не менее 15 лет

• Хвостовики контактов допускают подсоединение проводов сечением:

  • При 1,5 мм – не более 1,93 мм2

  • При 2,5 мм – не более 3 мм2

• Количество перепаек – не более 3

• Сочленение соединителей – резьбовое

• Метод монтажа – пайка

• Габаритные размеры – 76,1?67,4?41,5 мм

Условия эксплуатации :

• Температура окружающего воздуха – от -60°С до +60°С

• Смена температур с учетом температуры перегрева контактов – от -60°С до +110°С

• Атмосферное пониженное рабочее давление – 1,3?10-4 Па

• Синусоидальная вибрация:

  • Диапазон частот – от 1 Гц до 5000 Гц

  • Ускорение – 300 м/с2

• Ускорение механического удара:

  • Одиночного действия – 5000 м/с2

  • Многократного действия – 350 м/с2

• Ускорение линейной нагрузки – 2000 м/с2

Соединители предназначены для внутреннего и наружного применения (при защите от пыли и воды) в климатическом исполнении УХЛ.
