Назначение и область применения

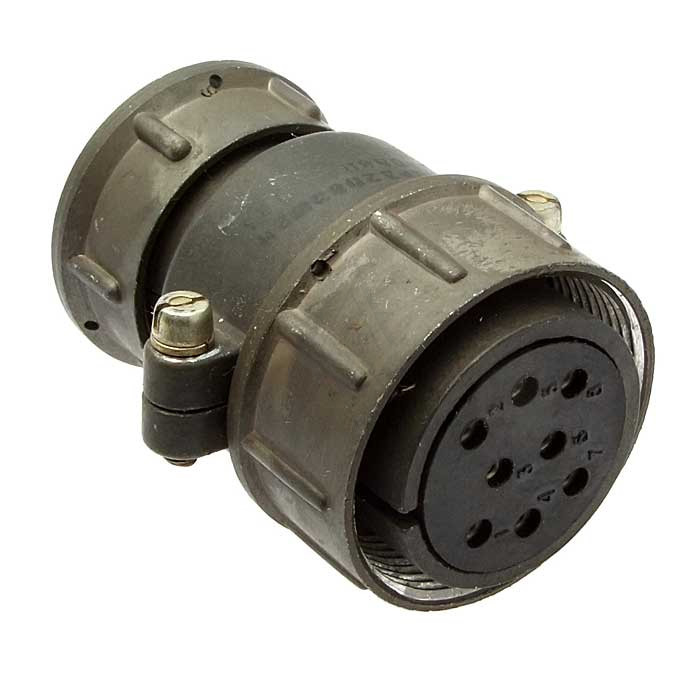

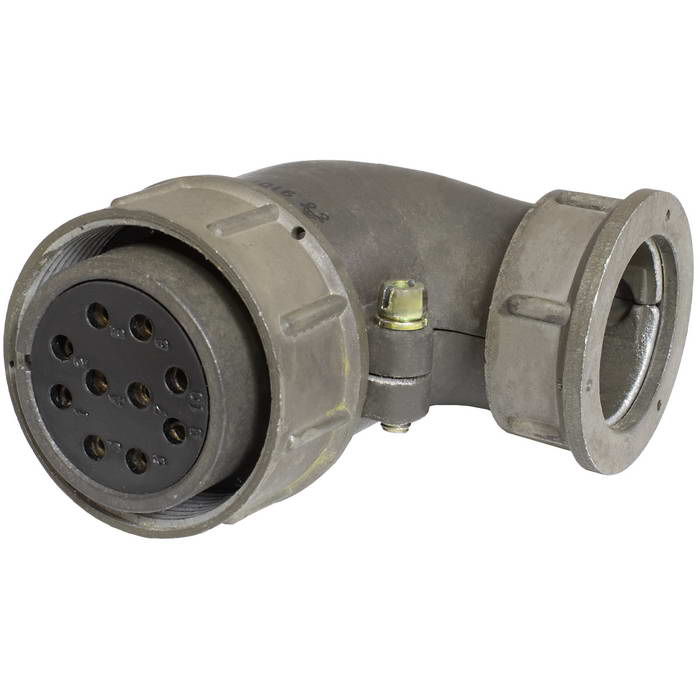

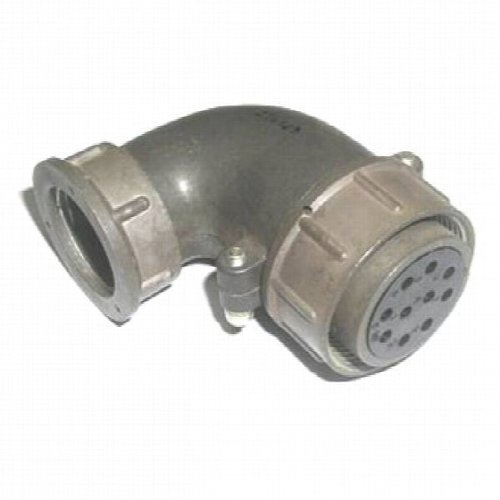

Кабельная розетка ШР32У10ЭШ1 (артикул 10197) представляет собой электрический соединитель общего назначения, предназначенный для коммутации цепей постоянного и переменного тока в радиоэлектронной, радиотехнической и общепромышленной аппаратуре. Изделие применяется для разъемного соединения экранированных кабелей с блочной частью оборудования, обеспечивая надежный электрический контакт и механическую фиксацию при воздействии вибраций и климатических факторов.

Соединитель относится к типоразмеру ШР с размером корпуса 32 и имеет 10 контактов. Угловой патрубок конструкции позволяет осуществлять подвод кабеля под углом к оси сочленения, что особенно важно при монтаже в условиях ограниченного пространства, в плотных жгутах и при компоновке аппаратуры с высокой плотностью размещения узлов.

Подтвержденные технические особенности

Конструкция розетки обеспечивает стабильные электрические параметры в широком диапазоне условий эксплуатации. Сочленение с ответной вилкой выполняется резьбовым способом, что гарантирует плотное прилегание контактных пар и исключает самопроизвольное расчленение при механических нагрузках. Метод монтажа проводников — пайка, что позволяет получить долговечное соединение с минимальным переходным сопротивлением.

Электрические параметры

• Максимальное рабочее напряжение: до 850 В постоянного тока
• Рабочий ток для контактов диаметром 1,5 мм: до 10 А
• Рабочий ток для контактов диаметром 2,5 мм: до 25 А
• Сопротивление изоляции: не менее 5000 МОм
• Сопротивление на контактах диаметром 1,5 мм: 2,5 мОм
• Сопротивление на контактах диаметром 2,5 мм: 1 мОм

Контакты изделия имеют серебряное покрытие, которое снижает переходное сопротивление, препятствует окислению контактных поверхностей и обеспечивает высокую коррозионную стойкость при длительном хранении и эксплуатации. Габаритные размеры розетки составляют 76,1 на 67,4 на 41,5 мм, что позволяет учитывать их при компоновке аппаратуры и расчете монтажных объемов.

Условия эксплуатации

ШР32У10ЭШ1 сохраняет работоспособность в жестких климатических условиях. Допустимый температурный диапазон эксплуатации находится в пределах от минус 60 до плюс 60 градусов Цельсия. Изделие выдерживает смену температур от минус 60 до плюс 110 градусов Цельсия с учетом перегрева контактных групп. Работоспособность сохраняется при пониженном атмосферном давлении вплоть до 1,3 на 10 в минус четвертой степени Па, что допускает применение в аппаратуре, эксплуатируемой на больших высотах или в условиях разреженной атмосферы.

Соединитель подходит как для внутреннего, так и для наружного применения при условии обеспечения защиты от прямого попадания пыли и воды. При проектировании аппаратуры с использованием данного разъема следует предусматривать герметизацию мест сочленения или размещение изделия внутри защищенных корпусов.

Конструкция и монтаж

Соединитель состоит из двух частей — вилки и розетки. Розетка кабельная ШР32У10ЭШ1 предназначена для установки на кабельную часть соединения. Резьбовой способ сочленения обеспечивает многократное повторяющееся соединение и разъединение цепей без потери качества контакта. Угловая конструкция патрубка позволяет минимизировать радиус изгиба кабеля и снизить механические напряжения в месте ввода проводников.

Монтаж контактов выполняется методом пайки, что требует квалифицированного выполнения операций и соблюдения температурных режимов во избежание перегрева изоляторов. Серебряное покрытие контактов сохраняет свои свойства при многократных циклах сочленения, обеспечивая низкое и стабильное переходное сопротивление на протяжении всего срока службы.
