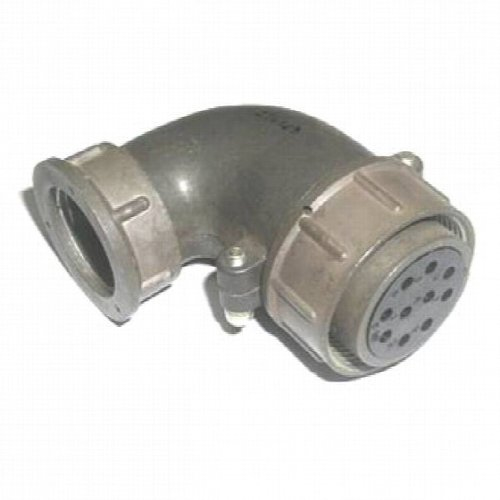

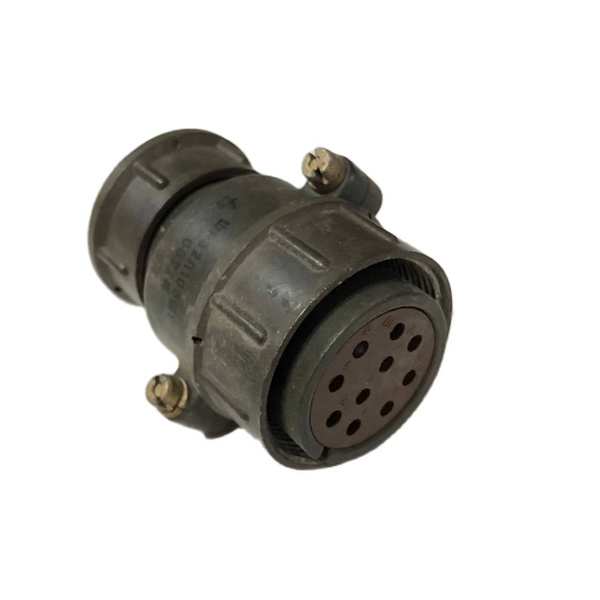

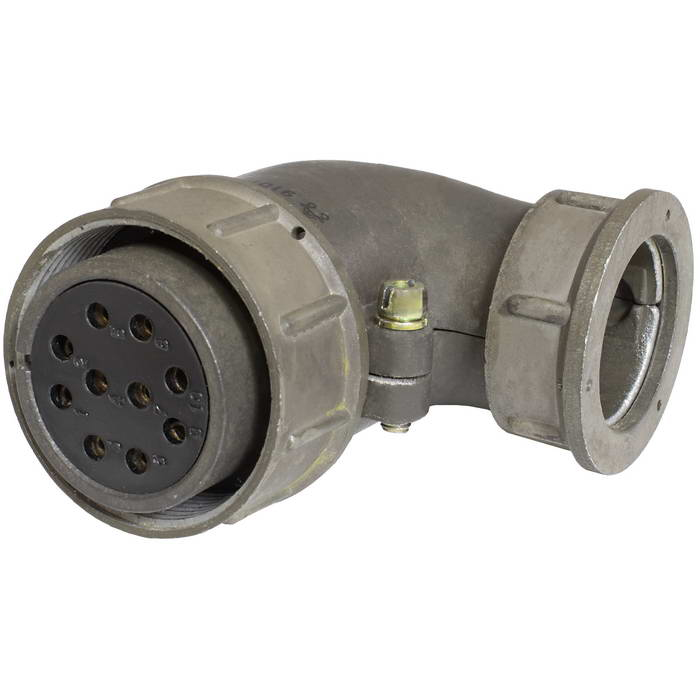

ШР32У10ЭШ1 — это кабельная розетка, предназначенная для использования в электрических цепях постоянного и переменного токов. Она относится к серии соединителей ШР и имеет следующие характеристики:

Основные характеристики

• Тип соединителя : ШР
• Условный размер корпуса : 32
• Количество контактов : 10 (из которых 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм)
• Конструктивное исполнение : У (с угловым патрубком)
• Вид гайки патрубка : Э (для экранированного кабеля)
• Рабочее напряжение : до 850 В
• Частота : до 3 МГц

Технические параметры

• Рабочий ток :
  • Для контактов диаметром 1,5 мм — до 10 А
  • Для контактов диаметром 2,5 мм — до 25 А
• Сопротивление на контактах :
  • Для 1,5 мм — 2,5 мОм
  • Для 2,5 мм — 1 мОм
• Сопротивление изоляции : не менее 5000 МОм
• Минимальная наработка : 1000 часов
• Срок хранения : не менее 15 лет

Условия эксплуатации

ШР32У10ЭШ1 может работать в широком диапазоне температур:

• От -60° С до +60° С (при смене температур — от -60° С до +110° С)
• Атмосферное давление: Ониженное до $1.3imes 10^{-4}$ 1.3 ? 1 0 ? 4 Па

Применение

Соединитель предназначен для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Он может использоваться как внутри помещений, так и на улице при условии защиты от пыли и воды. Данная розетка является частью системы, состоящей из вилки и розетки, что позволяет создавать надежные соединения в различных электрических установках.
