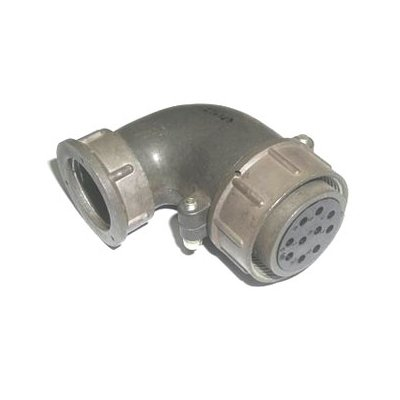

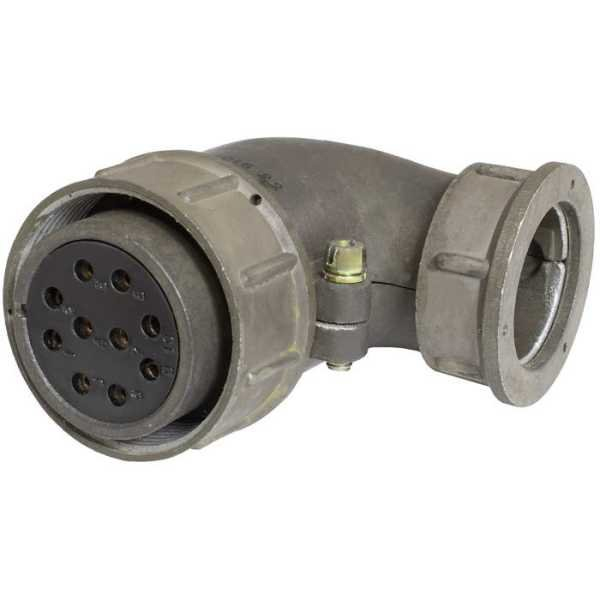

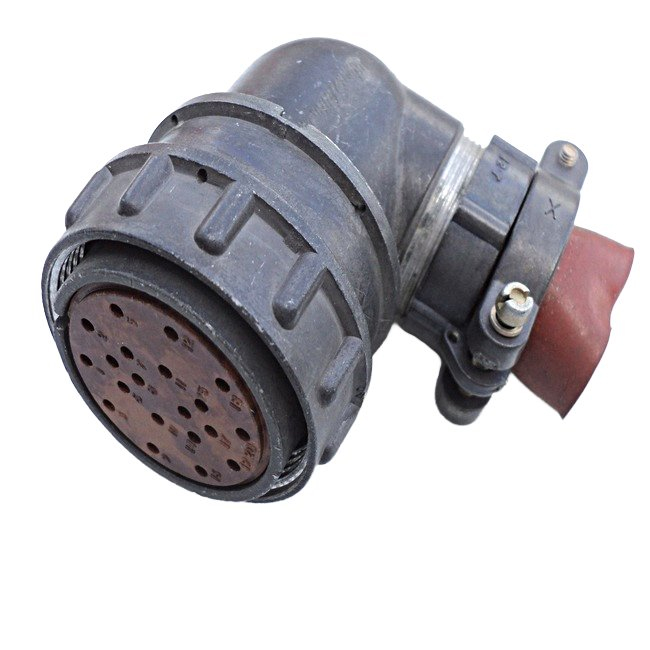

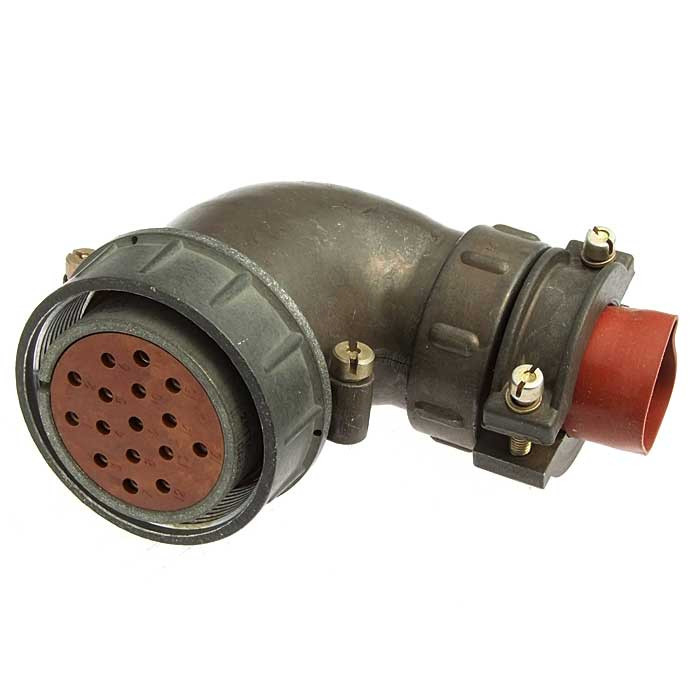

Назначение разъёма ШР32У10ЭШ1

ШР32У10ЭШ1 — низкочастотный цилиндрический разъём-розетка из серии ШР общепромышленного применения. Изделие предназначено для соединения кабельных линий в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре. Розетка работает в паре с ответной вилкой-штекером соответствующего типоразмера и обеспечивает электрическое соединение цепей питания и сигнальных линий.

Поставка выполняется под артикулом 41275 в категории ШР32. Приёмка изделия — «5», что подтверждает соответствие требованиям приёмо-сдаточных испытаний, предъявляемым к данной категории продукции.

Расшифровка обозначения

• ШР — тип соединителя: общепромышленный цилиндрический низкочастотный.
• 32 — условный размер корпуса.
• У — конструктивное исполнение кабельной части с угловым патрубком, что удобно для монтажа в стеснённых условиях.
• 10 — количество контактов: 10 штук.
• Э — гайка патрубка под экранированный кабель, то есть предусмотрено экранирование.
• Ш — розетка (гнездо), работающая в паре с вилкой-штекером.
• 1 — сочетание контактов: 6 контактов диаметром 1,5 мм и 4 контакта диаметром 2,5 мм.

Основные технические характеристики

Количество и тип контактов: 6 штук диаметром 1,5 мм и 4 штуки диаметром 2,5 мм. Материал корпуса — пластмасса.

Ток нагрузки: на контакт диаметром 1,5 мм — до 10…20 А, на контакт диаметром 2,5 мм — до 25…35 А. Конкретное значение зависит от исполнения и условий эксплуатации.

Допустимое рабочее напряжение — до порядка 850 В переменного или постоянного тока.

Сопротивление контакта диаметром 1,5 мм — не более примерно 2,5 мОм, для контакта диаметром 2,5 мм — около 1 мОм. Сопротивление изоляции между контактами и корпусом — не менее 5000 МОм.

Условия эксплуатации и надёжность

Температурный диапазон — примерно от минус 60 градусов до плюс 60 градусов, что позволяет применять разъём в широком спектре климатических условий. Климатическое исполнение — УХЛ: предназначено для внутреннего применения, а при дополнительной защите от пыли и влаги — и для наружного.

Механическая стойкость: выдерживает вибрацию в диапазоне частот 1–5000 Гц с ускорением до 300 м/с², а также ударные нагрузки одиночного и многократного действия с высокими значениями ускорения.

Конструкция и монтаж

Кабельная часть выполнена с угловым патрубком и резьбовым сочленением: это обеспечивает удобный подход трассы к монтажной плоскости и надёжный прижим. Гайка патрубка рассчитана на экранированный кабель.

Монтаж, как правило, выполняется пайкой проводов к контактам. Экранирующая оплётка подключается через металлическую гайку под экранированный кабель, что сохраняет целостность экрана и снижает уровень помех.

Применение

Разъём востребован в радиоэлектронной, радиотехнической и контрольно-измерительной аппаратуре, где требуется надёжное разъёмное соединение многожильных кабельных линий. Сочетание контактов двух диаметров позволяет в одном соединителе передавать как силовые, так и сигнальные цепи.

Угловой патрубок и экранирующая гайка делают ШР32У10ЭШ1 удобным для монтажа в ограниченном пространстве и в условиях повышенных требований к помехозащищённости.
