Соединители ШР32У10ЭШ1 представляют собой цилиндрические электрические соединители общепромышленного назначения. Они предназначены для работы в электрических цепях как постоянного, так и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Основные характеристики

• Тип соединителя : Негерметичный, климатическое исполнение УХЛ.

• Условный размер корпуса : 32.

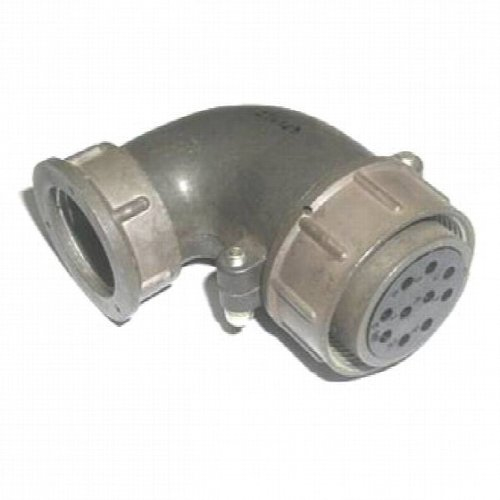

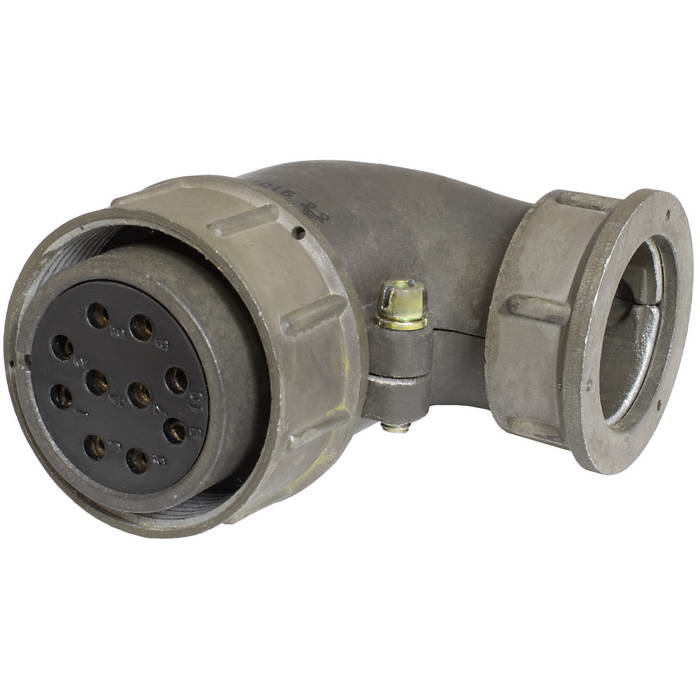

• Конструктивное исполнение : Кабельная часть с угловым патрубком.

• Количество контактов : 10.

• Вид гайки патрубка : Для экранированного кабеля.

• Вид контактов : розетка (Ш).

• Сочленение : Резьбовое, поляризация одношпоночная.

Применение

Соединители ШР32У10ЭШ1 используются для соединения и разъединения электрических цепей в электро- и радиоаппаратуре. Они могут быть как кабельными, так и приборными (блочными). Соединители подходят для монтажа с экранированными и неэкранированными кабелями.

Эксплуатационные характеристики

• Рабочая температура : От -60 до +60°C.

• Сопротивление изоляции : Не менее 5000 МОм.

• Вибрация : Диапазон частот от 1 до 5000 Гц, ускорение до 300 м/с? (30g).

• Удары : Одиночные до 5000 м/с? (500g), многократные до 350 м/с? (35g).

Эти соединители подходят для внутреннего и наружного монтажа при условии защиты от пыли и воды.
