Назначение

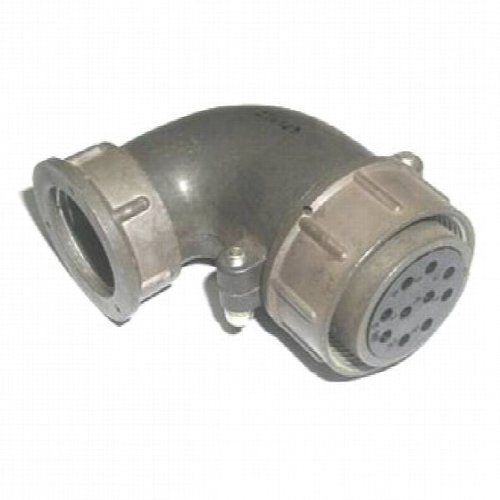

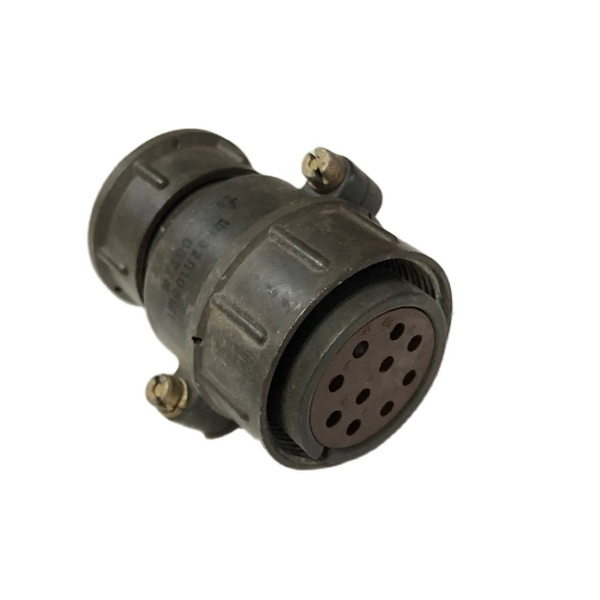

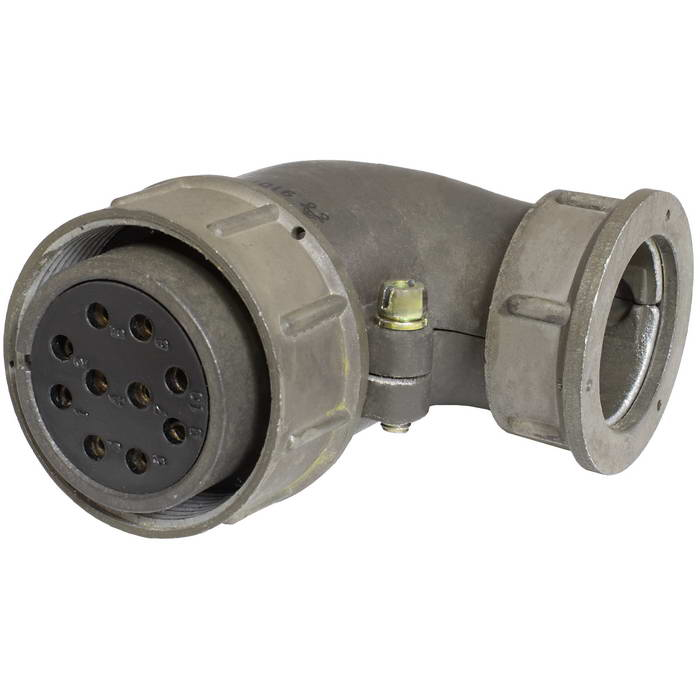

ШР32У10ЭШ1 — это кабельная розетка общего назначения из серии соединителей ШР, предназначенная для создания надежного разъемного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в цепях постоянного и переменного тока, где требуется стабильный контакт при эксплуатации в условиях повышенных механических нагрузок и широкого диапазона температур. Конструкция рассчитана на сочленение с ответной вилочной частью соответствующего типоразмера и сочетания контактов.

Разъем ориентирован на использование с экранированным кабелем: наличие гайки патрубка с индексом «Э» обеспечивает надежную фиксацию и заделку экранирующей оплетки, что позволяет снизить влияние внешних электромагнитных помех и сохранить целостность цепи в сложной электромагнитной обстановке. ШР32У10ЭШ1 востребован в промышленных и специальных системах, где предъявляются повышенные требования к виброустойчивости, ударопрочности и долговременной стабильности соединений.

Подтвержденные особенности

Обозначение ШР32У10ЭШ1 расшифровывается по установленной для серии ШР схеме. Литеры и цифры указывают на тип соединителя, конструктивное исполнение, количество контактов и вариант кабельной части:

• ШР — тип соединителя;
• 32 — условный размер корпуса;
• У — конструктивное исполнение кабельной части с угловым патрубком;
• 10 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Ш — розетка;
• 1 — сочетание контактов.

Изделие имеет следующие заявленные электрические и механические параметры. Максимальное рабочее напряжение достигает 850 В. Сопротивление изоляции в нормальных климатических условиях составляет не менее 5000 МОм. Разъем выдерживает синусоидальную вибрацию в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате. По ударным воздействиям подтверждена стойкость к одиночным механическим ударам с ускорением до 5000 метров на секунду в квадрате и многократным ударам с ускорением до 350 метров на секунду в квадрате. Габаритные размеры изделия составляют около 76,1 на 67,4 на 41,5 миллиметра.

Условия эксплуатации

Рабочий диапазон температур окружающей среды составляет от минус 60 до плюс 60 градусов Цельсия. С учетом перегрева контактов верхняя граница может достигать плюс 110 градусов Цельсия. Климатическое исполнение — УХЛ2 по ГОСТ 15150-69. Это означает, что соединитель предназначен для эксплуатации в районах с умеренным и холодным климатом, при размещении внутри помещений или в наружных условиях с защитой от прямого воздействия дождя, пыли и солнечного излучения.

Для изделия установлены следующие показатели надежности и долговечности: минимальная наработка составляет 1000 часов, допустимое количество сочленений и расчленений — 500 циклов, срок сохраняемости — 15 лет. Такие параметры подтверждают возможность длительного применения разъема в составе стационарного и перебазируемого оборудования без частой замены соединительных элементов.

Монтаж и применение

Сочленение ШР32У10ЭШ1 с ответной частью выполняется резьбовым способом, при этом предусмотрена одношпоночная поляризация корпуса, исключающая неправильную ориентацию при стыковке. Монтаж проводников осуществляется методом пайки, что обеспечивает надежный электрический контакт и устойчивость к вибрационным нагрузкам. Угловое исполнение патрубка позволяет удобно подводить экранированный кабель в условиях ограниченного пространства и сложной трассировки.

Благодаря совокупности характеристик ШР32У10ЭШ1 подходит для применения в радиоэлектронных блоках, измерительных комплексах, системах связи и управления, а также в аппаратуре, эксплуатируемой в жестких условиях вибрации и перепадов температур. Резьбовая фиксация исключает самопроизвольное расчленение при механических воздействиях, а паяное соединение контактов сохраняет стабильные параметры цепи на протяжении всего срока службы.
