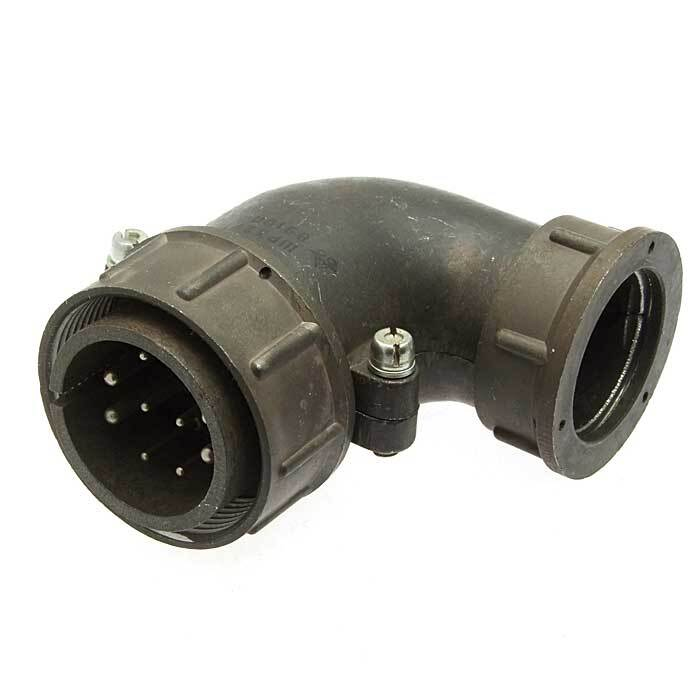

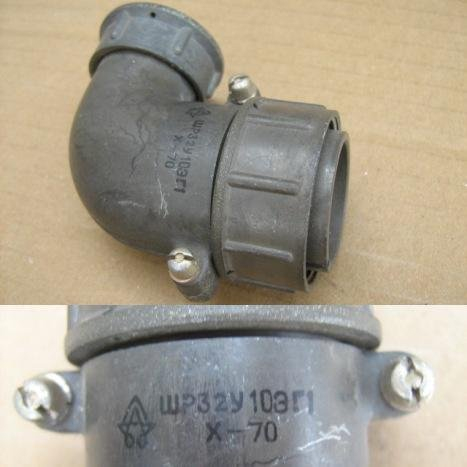

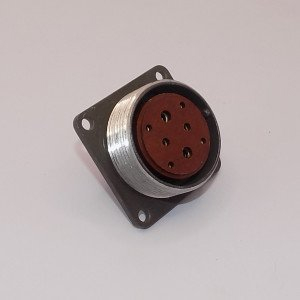

Соединитель ШР32У10ЭГ1 представляет собой кабельный разъем, предназначенный для работы в электрических цепях постоянного и переменного токов. Он используется в различных областях, включая электро- и радиоаппаратуру.

Основные характеристики

• Тип соединителя : ШР (с цилиндрическим корпусом).
• Количество контактов : 10.
• Конструктивное исполнение : У (угловой патрубок).
• Максимальное рабочее напряжение : до 850 В.
• Рабочая частота : до 3 МГц.
• Материал контактов : серебро или никель.

Технические параметры

• Диаметры контактов : 1,5 мм и 2,5 мм.
• Рабочий ток :
  • Для контактов диаметром 1,5 мм: до 10 А.
  • Для контактов диаметром 2,5 мм: до 25 А.
• Сопротивление изоляции : не менее 5000 МОм в нормальных климатических условиях.
• Сопротивление на контактах :
  • Для 1,5 мм - 2,5 мОм.
  • Для 2,5 мм - 1 мОм.

Условия эксплуатации

Соединитель способен функционировать в широком диапазоне температур:

• Температура окружающего воздуха : от -60° С до +60° С.
• Температура перегрева контактов : до +110° С.

Кроме того, ШР32У10ЭГ1 выдерживает механические нагрузки:

• Ускорение одиночного удара: до 5000 м/с?.
• Ускорение многократного удара: до 350 м/с?.

Структура условного обозначения

Обозначение ШР32У10ЭГ1 расшифровывается следующим образом:

• ШР — тип соединителя.
• 32 — условный размер корпуса.
• У — конструктивное исполнение (угловой патрубок).
• 10 — количество контактов.
• Э — для экранированного кабеля (в отличие от Н — для неэкранированного).

Применение

Соединители типа ШР применяются для соединения и разъединения электрических цепей, что делает их незаменимыми в различных электрических системах. Они подходят как для внутреннего, так и наружного применения при условии защиты от пыли и влаги.
