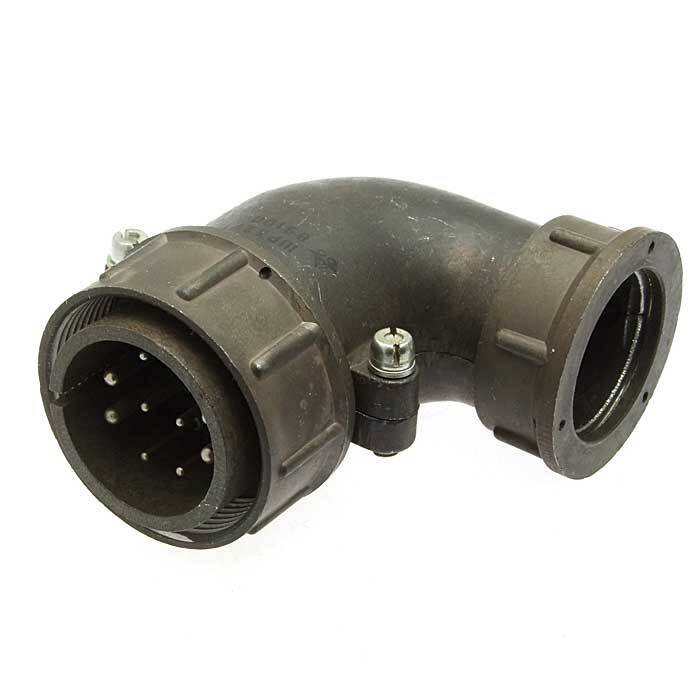

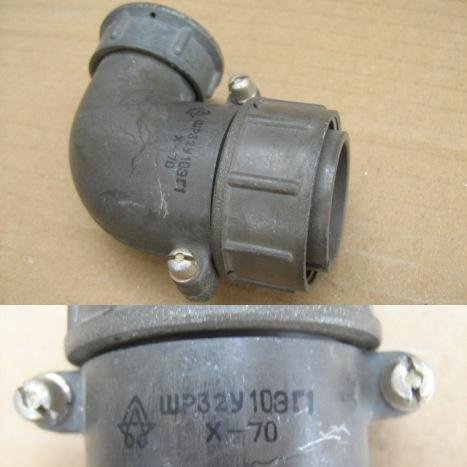

Соединители ШР32У10ЭГ1 представляют собой цилиндрические низкочастотные электрические соединители, предназначенные для работы в цепях постоянного и переменного тока с частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Они состоят из двух частей: вилки и розетки, которые могут быть как блочными (приборными), так и кабельными.

Основные характеристики

• Тип соединителя : ШР

• Условный размер корпуса : 32

• Конструктивное исполнение : Угловой патрубок для кабельной части

• Количество контактов : 10 (6 контактов ? 1,5 мм и 4 контакта ? 2,5 мм)

• Вид гайки патрубка : Э — для экранированного кабеля

• Вид контактов : Г — вилка для кабельной части

• Покрытие контактов : Серебро или никель

Применение

Эти соединители используются для подключения и отключения электрических цепей в электроаппаратуре. Сочленение между частями резьбовое с одношпоночной поляризацией корпусов.

Эксплуатационные характеристики

Соединители способны выдерживать механические нагрузки:

• Синусоидальные вибрации: диапазон частот от 1 до 5000 Гц при ускорении до 300 м/с?.

• Одиночные удары: ускорение до 5000 м/с?.

Электрические характеристики включают:

• Максимальная токовая нагрузка на одиночный контакт: зависит от диаметра (20 А для ?1.5 мм и более).

Климатические условия эксплуатации:

• Температура окружающей среды от -60°C до +60°C.

Соединители серии ШР подходят как для экранированных, так и неэкранированных проводов или кабелей.
