Назначение и область применения

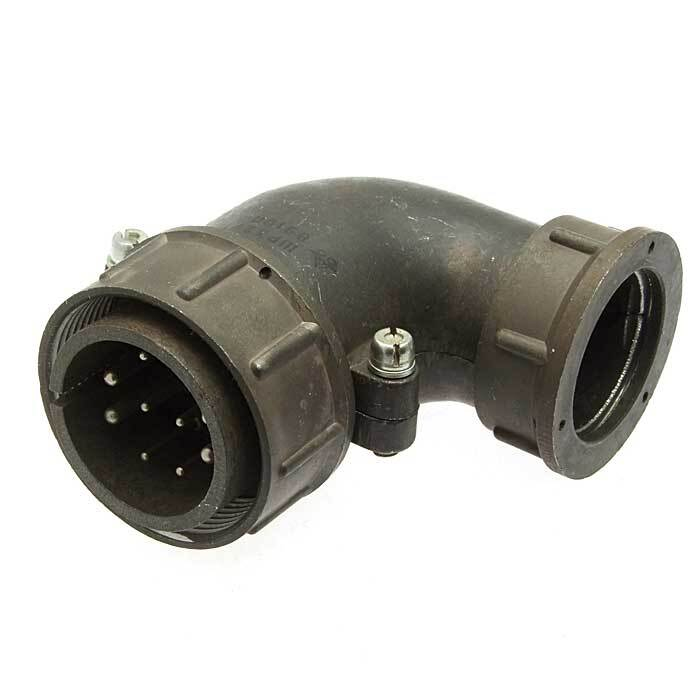

ШР32У10ЭГ1 — кабельная вилка с угловым патрубком, относящаяся к серии низкочастотных цилиндрических соединителей общего назначения. Изделие разработано для коммутации электрических цепей в составе радиоэлектронной и радиотехнической аппаратуры, где требуется разъёмное соединение кабельных линий с сохранением стабильного электрического контакта.

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц. Климатическое исполнение УХЛ допускает эксплуатацию как внутри помещений, так и на открытом воздухе, при условии защиты места соединения от прямого попадания пыли и влаги силами потребителя. Угловая конструкция патрубка позволяет оптимально организовать отвод кабеля в условиях ограниченного пространства, что востребовано при монтаже аппаратуры в стойках, шкафах и компактных блоках.

Подтверждённые электрические и механические характеристики

• Рабочий ток на контактах диаметром 1,5 мм — 10 А.
• Максимальное рабочее напряжение — 850 В.
• Сопротивление изоляции — не менее 5000 МОм.
• Диапазон рабочих температур окружающей среды — от минус 60 до плюс 60 градусов Цельсия, с учётом допустимого перегрева контактов до плюс 110 градусов Цельсия.
• Минимальная наработка — 1000 часов.
• Количество сочленений-расчленений — 500 циклов.

Изделие сохраняет работоспособность при воздействии синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Конструкция выдерживает одиночные удары с ускорением 5000 метров на секунду в квадрате и многократные удары с ускорением 350 метров на секунду в квадрате. Эти показатели подтверждают пригодность соединителя для аппаратуры, эксплуатируемой в условиях повышенных механических нагрузок.

Применение и конструктивные особенности

Вилка ШР32У10ЭГ1 применяется для соединения экранированных и неэкранированных кабелей с ответными розетками серии ШР32. Угловой патрубок обеспечивает отвод кабеля под прямым углом к оси сочленения, что снижает механическое напряжение в месте заделки и упрощает прокладку кабельных трасс внутри приборов.

Материалы и покрытия корпуса рассчитаны на длительную эксплуатацию в условиях умеренного и холодного климата. Изделие подходит для использования в составе контрольно-измерительного оборудования, систем связи, промышленной автоматики и других устройств, где требуется надёжное разъёмное соединение с рабочими токами до 10 А.

Особенности монтажа

• Кабель заводится через угловой патрубок и фиксируется внутри корпуса.
• Контакты вилки рассчитаны на соединение с ответными гнёздами розеток соответствующей серии.
• При наружной установке потребитель должен обеспечить дополнительную защиту от пыли и влаги.

Изделие поставляется как отдельная кабельная вилка, готовая к монтажу на кабель. Артикул для заказа — 10191.
