Назначение и область применения

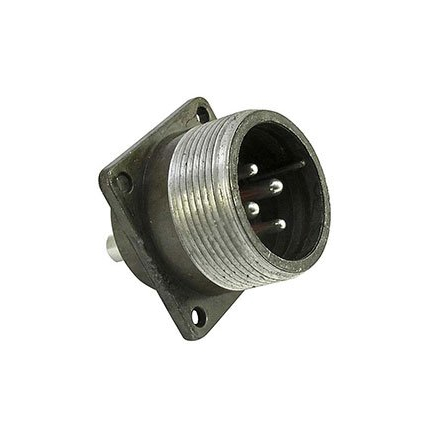

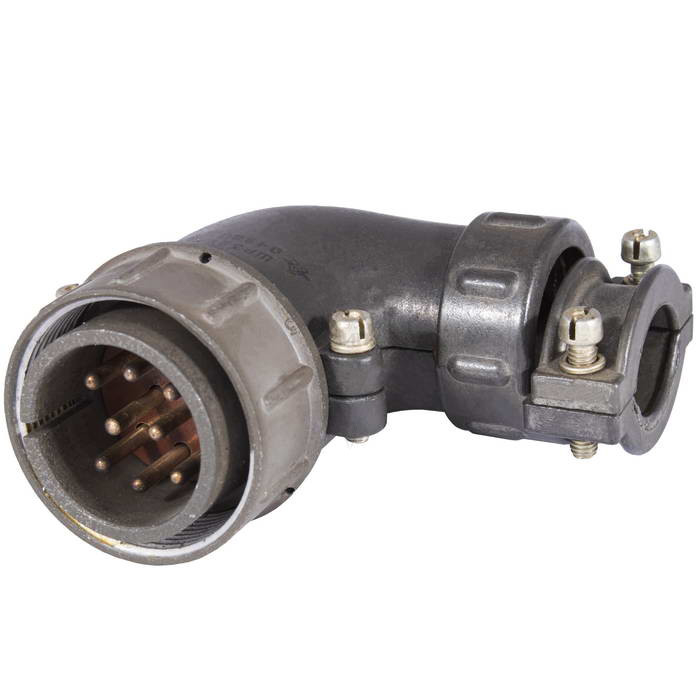

ШР32СК8НШ3 представляет собой приборную вилку с угловым патрубком из серии цилиндрических низкочастотных соединителей ШР. Изделие предназначено для применения в радиоэлектронной и радиотехнической аппаратуре в качестве соединителя общего назначения. Вилка рассчитана на использование во внутренних и наружных электрических цепях при условии обеспечения защиты от пыли и воды силами потребителя, в климатическом исполнении УХЛ.

Конструкция с угловым патрубком позволяет подводить кабель под прямым углом к плоскости сочленения, что особенно востребовано при компоновке аппаратуры с плотным монтажом и ограниченным пространством. Изделие подходит для монтажа как с экранированными, так и с неэкранированными кабелями в цепях постоянного и переменного тока с частотой до 3 МГц.

Технические характеристики

Соединитель оснащён восемью контактами диаметром 2,5 мм каждый. Максимальное рабочее напряжение составляет 850 В по амплитудному значению. Рабочий ток на один контакт достигает 35 А, при этом суммарный ток по всем контактам не должен превышать 175 А.

• Температурный диапазон эксплуатации: от минус 60 до плюс 110 градусов Цельсия с учётом перегрева контактов.
• Устойчивость к синусоидальной вибрации: диапазон частот от 1 до 5000 Гц при ускорении 300 метров на секунду в квадрате.
• Стойкость к механическим ударам: одиночный удар с ускорением до 5000 метров на секунду в квадрате, многократные удары с ускорением до 350 метров на секунду в квадрате.
• Сопротивление электрического контакта: не более 1 миллиома.
• Сопротивление изоляции: не менее 5000 мегаом.
• Покрытие контактов: никель (обозначение НШ в маркировке).

Надёжность и ресурс

Производитель гарантирует минимальную наработку изделия не менее 1000 часов. Ресурс по количеству сочленений и расчленений составляет 500 циклов. Это обеспечивает стабильную работу разъёма при многократных подключениях и отключениях в процессе эксплуатации и технического обслуживания аппаратуры.

Никелевое покрытие контактов обеспечивает стабильное переходное сопротивление и защищает контактные поверхности от окисления и коррозии, что особенно важно при работе в условиях повышенной влажности или перепадов температур. Сочетание широкого температурного диапазона, высокой виброустойчивости и ударопрочности делает данную вилку пригодной для применения в аппаратуре, эксплуатируемой в жёстких условиях.

Особенности конструкции

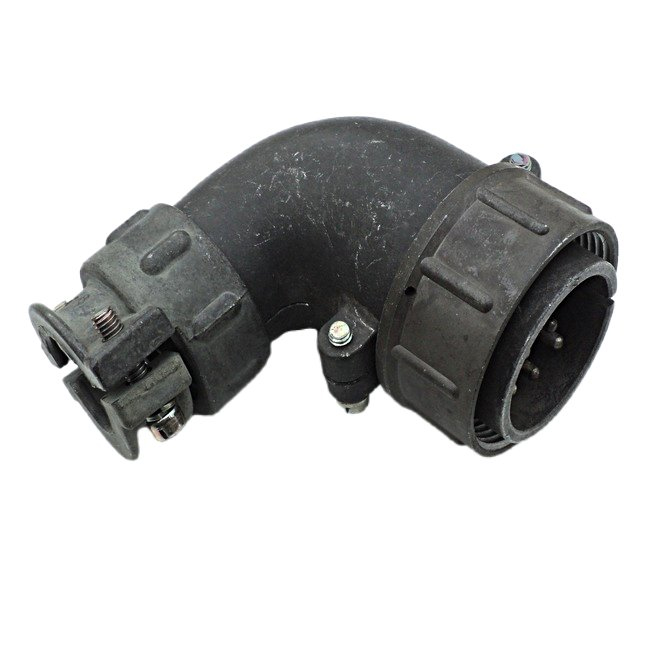

Угловой патрубок корпуса позволяет выполнять отвод кабеля в боковом направлении, что снижает общую высоту монтажа и упрощает трассировку проводников внутри корпусов радиоэлектронной аппаратуры. Изделие относится к разряду приборных вилок и предназначено для установки на панели или корпуса устройств с последующей фиксацией ответной части.

Цилиндрическая форма корпуса серии ШР32 обеспечивает унификацию и взаимозаменяемость с другими соединителями этой серии. Вилка подходит для работы в цепях постоянного и переменного тока низкой частоты, что расширяет область её применения в измерительной, коммутационной и связной аппаратуре. Год выпуска данного исполнения — 2015.
