Назначение и область применения

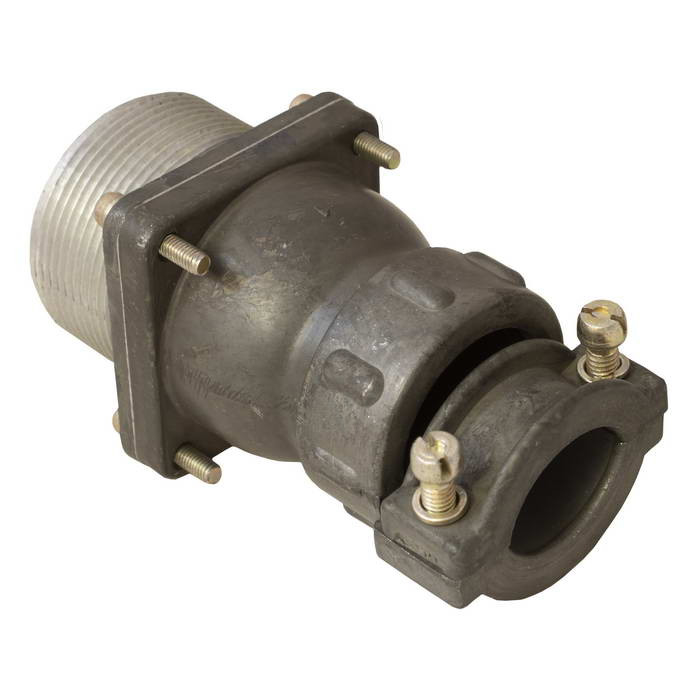

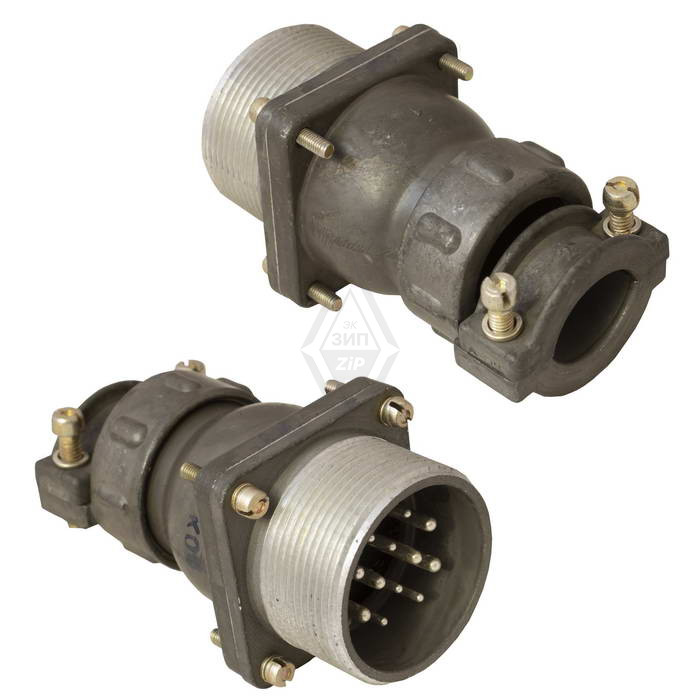

ШР32СК8НШ2 — блочная вилка цилиндрического соединителя серии ШР, предназначенная для коммутации электрических цепей постоянного и переменного тока частотой до 3 МГц при амплитудном значении напряжения до 850 В. Изделие относится к приборным вилкам с угловым патрубком, рассчитанным на подключение неэкранированного кабеля.

Соединители данного типа применяются в радиоэлектронной и радиотехнической аппаратуре общего назначения. Допускается использование как во внутренней, так и в наружной установке при условии обеспечения потребителем защиты от пыли и влаги. Климатическое исполнение — УХЛ, что подтверждает пригодность изделия для эксплуатации в условиях умеренного и холодного климата.

Конструктивные особенности

Вилка ШР32СК8НШ2 оснащена восемью контактами диаметром 1,5 мм. Контактные поверхности имеют никелевое покрытие, обозначаемое литерой «Н» в маркировке. Такое покрытие обеспечивает стабильное электрическое соединение и защиту контактных элементов от коррозии.

Важной конструктивной особенностью является многопозиционная поляризация изолятора в корпусе под номером 2, что отражено в обозначении «Ш2». Поляризация исключает возможность неправильного сочленения с ответной частью и гарантирует корректное совпадение контактов при подключении.

Угловой патрубок корпуса позволяет подводить кабель под прямым углом к оси соединителя, что особенно востребовано при монтаже в ограниченном пространстве и при компоновке аппаратуры с плотной задней стенкой.

Технические характеристики

Изделие соответствует общим параметрам серии ШР и обладает следующими подтверждёнными характеристиками:

• сопротивление контакта — не более 2,5 мОм;
• ток на один контакт — до 20 А;
• общий ток для восьми контактов — до 80 А;
• сопротивление изоляции — не менее 5000 МОм;
• ресурс — до 500 сочленений-расчленений;
• наработка — от 1000 до 5000 часов;
• устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 м/с²;
• устойчивость к одиночным ударам с ускорением до 5000 м/с²;
• рабочий диапазон температур — от минус 60 до плюс 60 °C, кратковременно до плюс 110 °C;
• работоспособность при пониженном давлении 1,3×10⁻⁶ Па.

Маркировка и конструктивное исполнение

Расшифровка обозначения ШР32СК8НШ2 отражает ключевые параметры изделия: принадлежность к серии ШР, типоразмер корпуса 32, блочное приборное исполнение с угловым патрубком, наличие восьми контактов, никелевое покрытие контактов и вариант поляризации изолятора под номером 2. Данная маркировка позволяет однозначно идентифицировать вилку при подборе ответной розетки и при комплектации оборудования.

Вилка поставляется как самостоятельное комплектующее изделие. Артикул для заказа и учёта — 51547, категория — ШР32. Страна производства и производитель в каталоге не указаны.
