Назначение и область применения

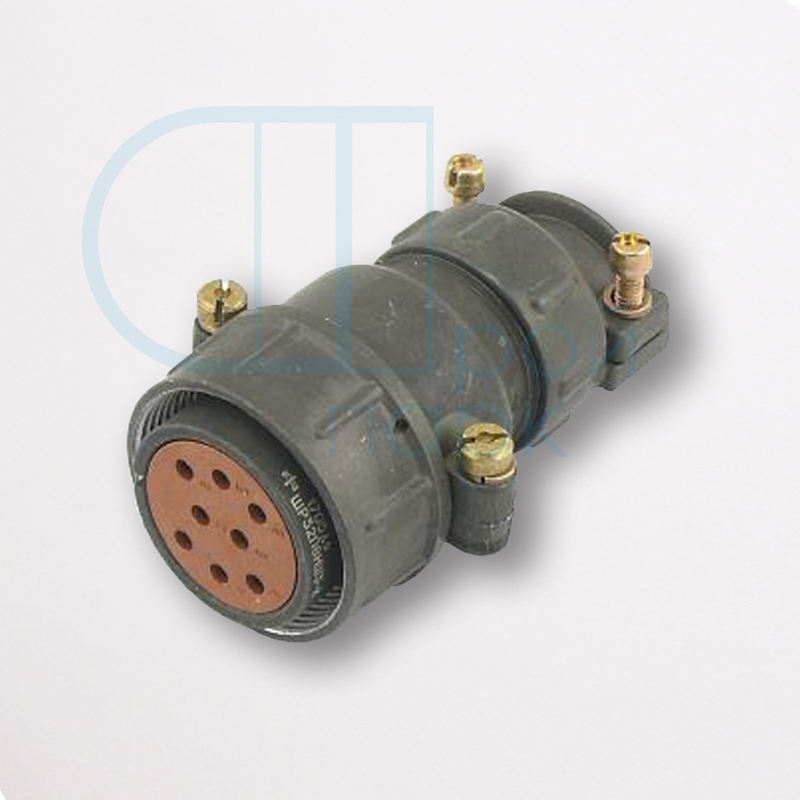

ШР32СК8НГ3 — это розетка цилиндрического низкочастотного соединителя серии ШР условного размера корпуса 32, оснащённая 8 контактами, угловым патрубком (СК) и гайкой (НГ3). Изделие предназначено для работы в электрических цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Розетка применяется для соединения и разъединения электрических цепей — проводов, кабелей, узлов и блоков — в электро- и радиоаппаратуре общего назначения. Конструкция рассчитана на эксплуатацию в условиях, где присутствуют вибрация, механические удары, перепады температур и повышенное звуковое давление. Изделие подходит для приборных и кабельных установок аппаратуры, устойчивой к внешним воздействиям.

Технические характеристики

Электрические параметры розетки обеспечивают стабильную работу в составе ответственных соединений. Основные показатели изделия:

• максимальный ток на контакт — до 35 А;
• общая токовая нагрузка — до 175 А;
• сопротивление контактов — не более 1 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• рабочий диапазон частот — до 3 МГц;
• рабочее напряжение — до 850 В (амплитудное значение).

Механическая и климатическая стойкость изделия подтверждена следующими характеристиками. Розетка выдерживает вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 метров на секунду в квадрате, механические удары, звуковое давление до 170 дБ, линейное ускорение до 2000 метров на секунду в квадрате. Температурный диапазон эксплуатации составляет от минус 60 до плюс 60 градусов Цельсия, при этом допускается перегрев контактов до плюс 110 градусов Цельсия.

Надёжность и ресурс

Изделие рассчитано на длительную эксплуатацию с сохранением заявленных электрических и механических параметров. Производителем установлены следующие показатели надёжности:

• количество соединений-расчленений — 500 циклов;
• наработка — 1000 часов;
• срок хранения — 15 лет.

Розетка ШР32СК8НГ3 сочетает высокую токовую нагрузку, низкое переходное сопротивление контактов и устойчивость к широкому спектру внешних воздействий. Такое сочетание характеристик позволяет использовать её в составе бортовой, промышленной и измерительной аппаратуры, где требуется надёжное разъёмное соединение с угловым выводом кабеля и жёсткой фиксацией ответной части при помощи гайки.

Конструктивные особенности

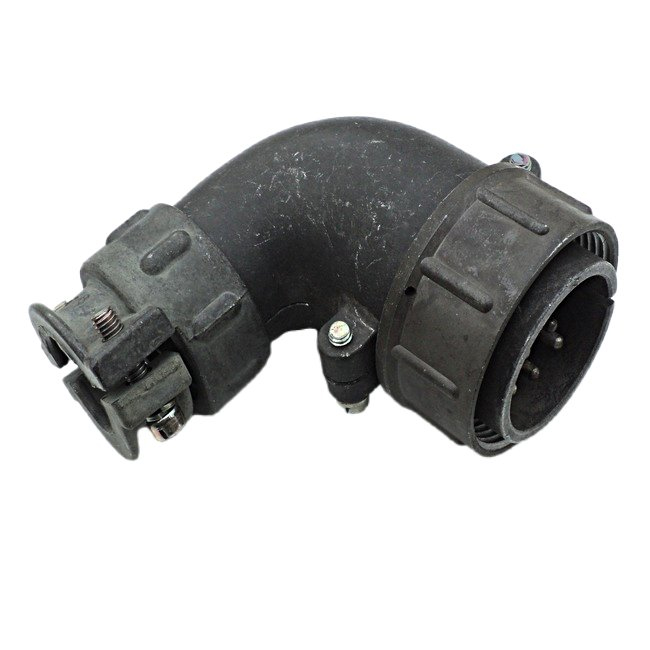

Угловой патрубок (СК) обеспечивает удобный вывод кабеля под углом, что особенно важно при монтаже в ограниченном пространстве или при необходимости компактной прокладки жгута. Гайка (НГ3) позволяет зафиксировать розетку на ответной части соединителя, исключая самопроизвольное расчленение при вибрациях и ударах. Условный размер корпуса 32 определяет стандартные присоединительные и габаритные параметры, обеспечивающие совместимость с другими элементами серии ШР32.
