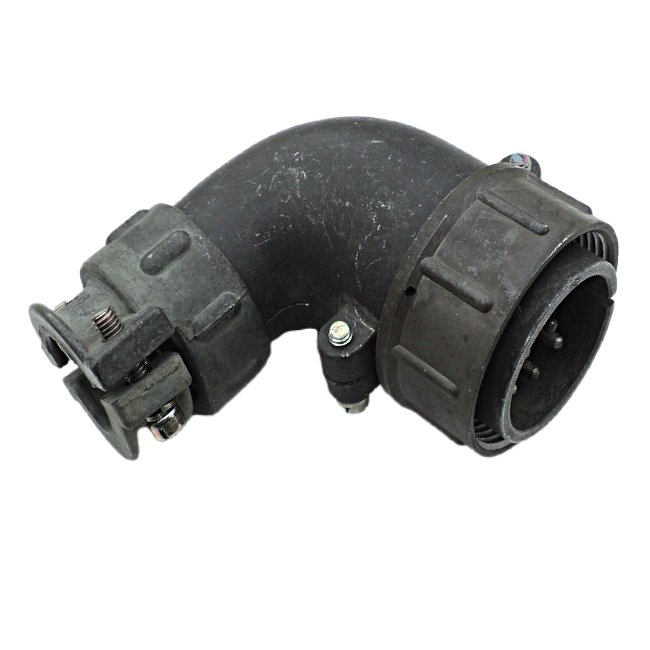

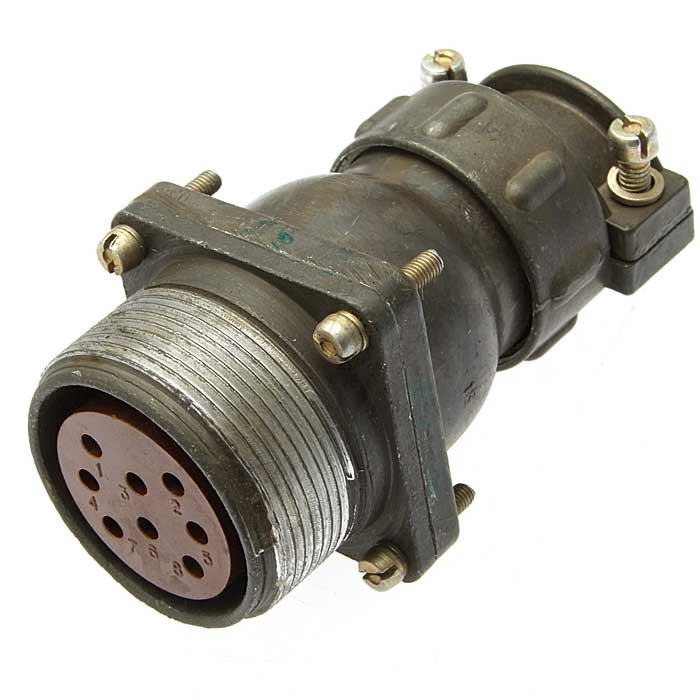

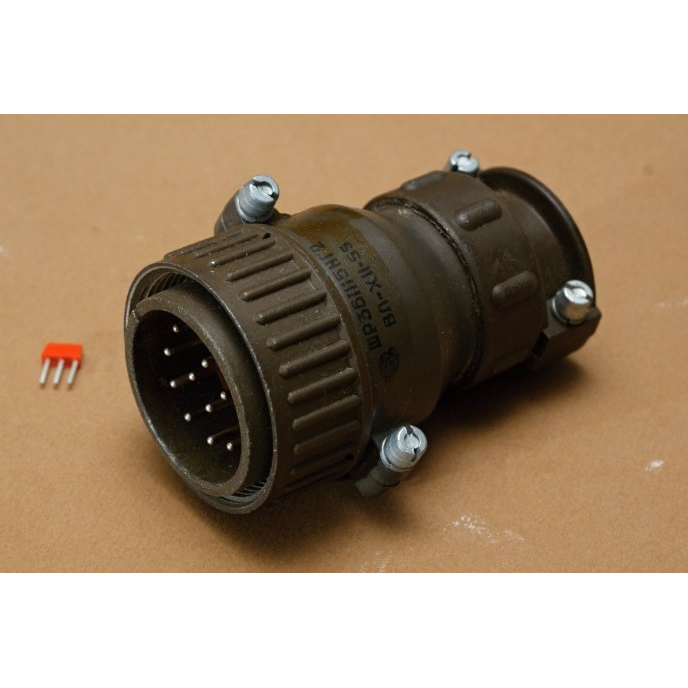

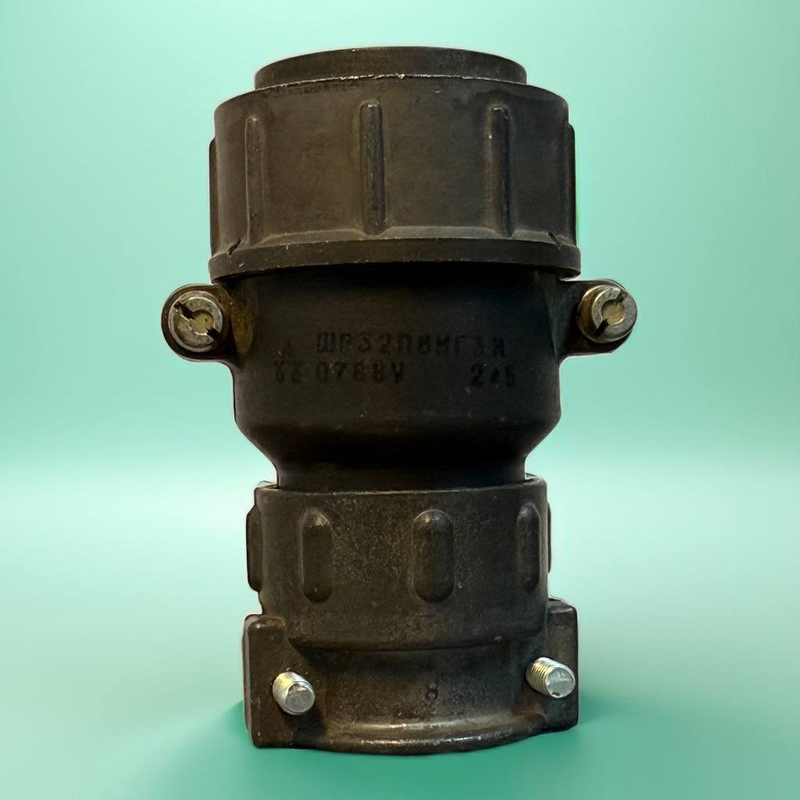

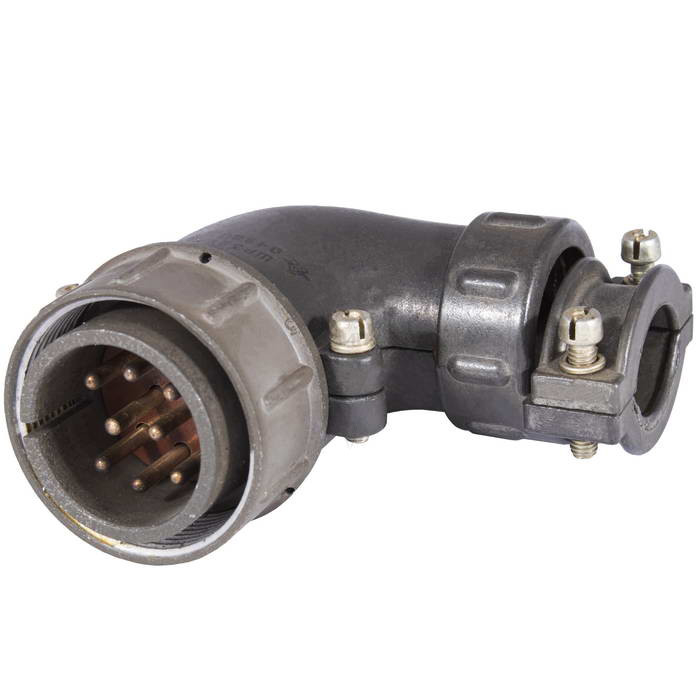

ШР32СК8НГ3 «ОТК» Элекон

Цена:

4050 ₽

Производитель: Элекон

Технические характеристики

ШР32СК8НГ3 Элекон «ОТК» — это розетка приборная цилиндрического соединителя серии ШР производства Элекон с приемкой отдела технического контроля (ОТК). Она предназначена для надежного соединения электрических цепей в электро- и радиоаппаратуре.

Соединители ШР32СК8НГ3 применяются для объемного монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение). Климатическое исполнение — УХЛ, подходит для эксплуатации внутри и снаружи аппаратуры при защите от пыли и влаги.

Расшифровка обозначения: ШР — тип соединителя, 32 — условный размер корпуса, СК — приборная часть с угловым патрубком, 8 — 8 контактов диаметром 2,5 мм, НГ — гайка для экранированного кабеля, 3 — модификация. Это негерметичный разъем с резьбовым соединением нормальных габаритов.

Параметр	Значение
Количество контактов	8 шт. (Ø 2,5 мм)
Максимальный ток на контакт	35 А
Общая токовая нагрузка	175 А
Сопротивление контакта	≤ 1 мОм
Рабочая частота	до 3 МГц
Напряжение	850 В
Сопротивление изоляции	≥ 5000 МОм
Наработка	≥ 1000–5000 ч
Сочленения-расчленения	≥ 500 циклов

Разъем выдерживает температуру от -60 до +60 °C (смена до +110 °C), синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000 м/с² (500 g) и пониженное давление до 1,3·10⁻⁴ Па. Срок сохраняемости — 15 лет.

Описание

Назначение

ШР32СК8НГ3 Элекон «ОТК» — это розетка приборная цилиндрического соединителя серии ШР производства предприятия Элекон с приемкой отдела технического контроля. Изделие предназначено для надежного соединения электрических цепей в электро- и радиоаппаратуре. Розетка применяется для объемного монтажа с экранированными или неэкранированными кабелями в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция относится к негерметичным разъемам с резьбовым соединением нормальных габаритов. Климатическое исполнение — УХЛ, что допускает эксплуатацию внутри и снаружи аппаратуры при условии защиты от пыли и влаги.

Расшифровка обозначения

Маркировка ШР32СК8НГ3 построена по стандартной схеме серии ШР и содержит следующие сведения:

ШР — тип соединителя;
32 — условный размер корпуса;
СК — приборная часть с угловым патрубком;
8 — восемь контактов диаметром 2,5 мм;
НГ — гайка для экранированного кабеля;
3 — модификация исполнения.

Подтверждённые технические характеристики

Ниже приведены параметры изделия, заявленные производителем для данной модели.

Количество контактов: 8 штук диаметром 2,5 мм.
Максимальный ток на контакт: 35 А.
Общая токовая нагрузка: 175 А.
Сопротивление контакта: не более 1 мОм.
Рабочая частота: до 3 МГц.
Напряжение: 850 В (амплитудное значение).
Сопротивление изоляции: не менее 5000 МОм.
Наработка: от 1000 до 5000 часов.
Число сочленений-расчленений: не менее 500 циклов.
Срок сохраняемости: 15 лет.

Условия эксплуатации

Разъем выдерживает температуру от минус 60 до плюс 60 градусов Цельсия, при смене температур допускается кратковременное воздействие до плюс 110 градусов. Изделие сохраняет работоспособность при синусоидальной вибрации в диапазоне от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате (30 g).

Механические удары с ускорением до 5000 метров на секунду в квадрате (500 g) также не нарушают работу соединителя. Кроме того, розетка рассчитана на эксплуатацию при пониженном давлении до 1,3 на 10 в минус четвертой степени Паскаля.

Применение

ШР32СК8НГ3 применяется в составе электро- и радиоаппаратуры для коммутации силовых и сигнальных цепей постоянного и переменного тока. Благодаря восьми контактам диаметром 2,5 мм и общей токовой нагрузке до 175 А розетка подходит для участков схем, где требуется передача значительного тока при сохранении компактных габаритов корпуса условного размера 32.

Исполнение с угловым патрубком СК и гайкой НГ для экранированного кабеля позволяет вести объемный монтаж с обеспечением экранирования, что важно для защиты цепей от помех. Приемка отдела технического контроля подтверждает соответствие изделия установленным требованиям качества.
