Назначение и область применения

ШР32СК8НГ2 представляет собой приборную розетку блочного типа, входящую в серию низкочастотных цилиндрических соединителей ШР. Изделие предназначено для коммутации электрических цепей в электронной и радиоэлектронной аппаратуре, где требуется надёжное разъёмное соединение с фиксацией резьбовым способом. Розетка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Конструкция допускает установку на приборные панели без патрубка либо с угловым патрубком, что расширяет возможности монтажа в ограниченном пространстве. Соединитель ориентирован на применение в промышленном оборудовании, радиотехнических устройствах, измерительной аппаратуре и системах управления. Климатическое исполнение УХЛ позволяет эксплуатировать розетку в условиях умеренного и холодного климата при обеспечении защиты от прямого попадания пыли и влаги.

Подтверждённые технические особенности

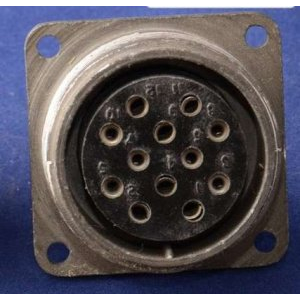

Розетка оснащена восемью контактами диаметром 1,5 мм. Контактные элементы имеют никелевое покрытие, которое обеспечивает стабильное электрическое соединение и защиту поверхности от окисления. Корпус изделия выполнен из пластмассы, что снижает массу соединителя и исключает образование гальванических пар с металлическими элементами панели.

Электрические параметры розетки подтверждены следующими значениями:

• Максимальный ток на один контакт — 20 А.
• Суммарный ток через соединитель — 80 А.
• Рабочее напряжение — до 850 В амплитудного значения.
• Сопротивление электрического контакта — не более 2,5 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Сочленение ответных частей выполняется резьбовым способом. Одношпоночная поляризация исключает неправильную стыковку и защищает контакты от повреждения при соединении. Ресурс соединителя составляет 500 циклов соединения и расчленения, что подтверждает пригодность изделия для многократного использования в составе оборудования.

Конструктивное исполнение и совместимость

Модель ШР32СК8НГ2 относится к негерметичным соединителям и соответствует техническим условиям ТУ НКЦС.434410.504ТУ. Буквенный индекс в обозначении указывает на блочное исполнение розетки с угловым патрубком, никелированными контактами и пластмассовым корпусом. Изделие совместимо с ответными вилками серии ШР32, имеющими аналогичное количество контактов и резьбовую часть сочленения.

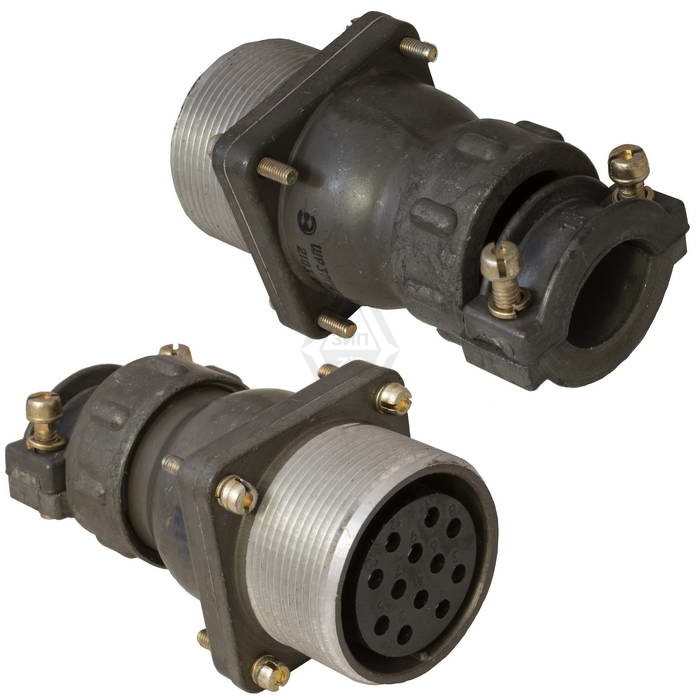

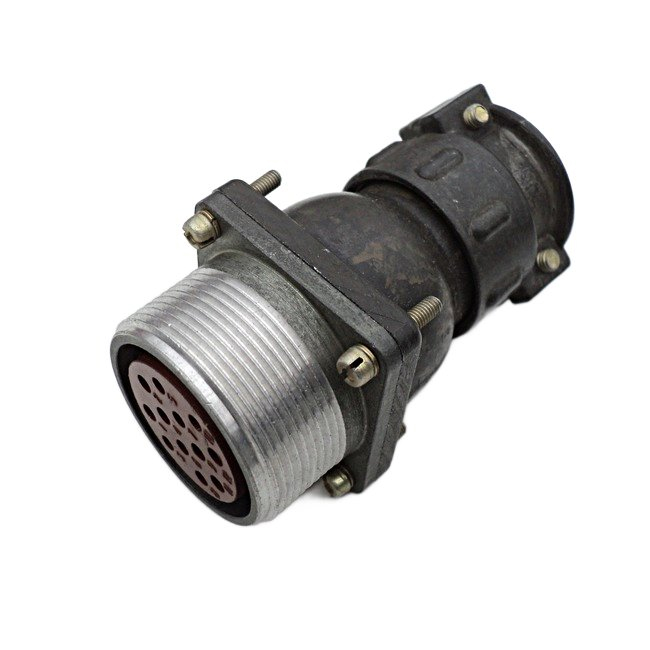

При монтаже на приборную панель розетка фиксируется через штатные крепёжные отверстия блочной части. Угловой патрубок позволяет подводить кабель сбоку, что удобно при компоновке аппаратуры с плотным внутренним объёмом. Подключение проводников выполняется под экранированные или неэкранированные кабели с учётом допустимой токовой нагрузки на контакт.

Условия эксплуатации

Соединитель предназначен для внутреннего и наружного монтажа. При установке вне помещений необходимо предусмотреть защиту от атмосферных осадков и пыли, поскольку исполнение изделия негерметичное. Рабочий диапазон температур определяется климатическим исполнением УХЛ и допускает использование в регионах с умеренным и холодным климатом.

Розетка сохраняет заявленные электрические параметры при соблюдении предельных значений тока и напряжения. Превышение суммарной токовой нагрузки 80 А или коммутация цепей с напряжением выше 850 В амплитудного значения не допускается и может привести к выходу соединителя из строя.
