Назначение и область применения

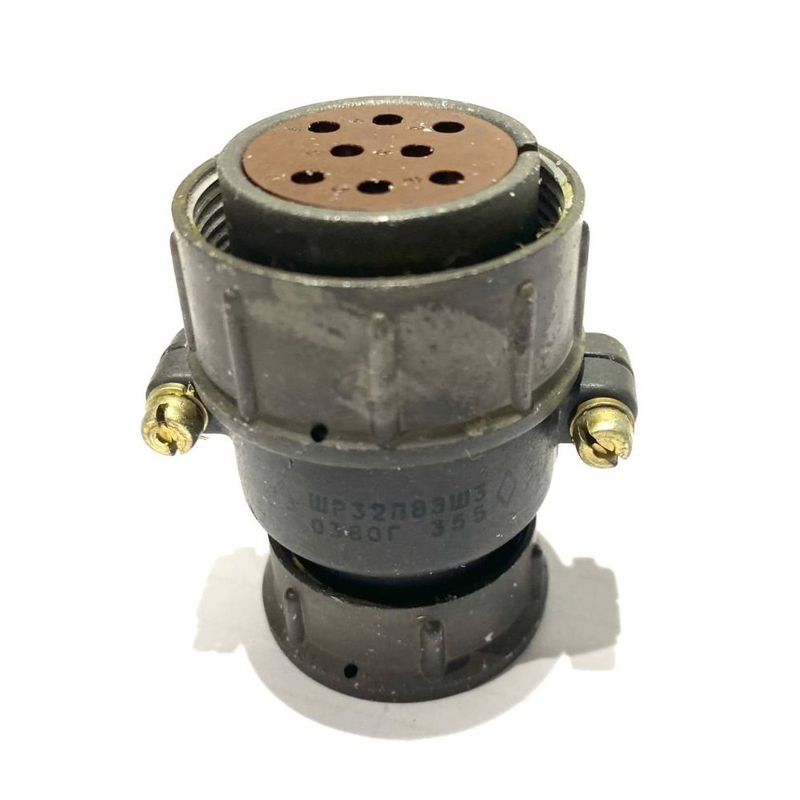

ШР32СК8ЭШ3 — это электрический разъём типа ШР, представляющий собой низкочастотный цилиндрический соединитель, выполненный в корпусе условного размера 32. Изделие относится к варианту вилки с угловым кабельным патрубком, что обозначается литерами «СК» в маркировке и означает кабельную вилку. Разъём предназначен для соединения и разъединения электрических цепей в электроприборах и радиоэлектронной аппаратуре. Конструкция допускает применение как при внутреннем монтаже, так и при наружном размещении — при условии защиты от прямого воздействия дождя, пыли и солнечного излучения.

Благодаря продуманной схеме контактной группы и прочному корпусу, соединитель подходит для использования в промышленном оборудовании, измерительных системах, аппаратуре связи и других устройствах, где требуется надёжное разъёмное соединение с высокой механической стойкостью и стабильными электрическими параметрами.

Технические параметры

Электрические характеристики

• Рабочий ток — порядка 25 А, с допустимой пиковой нагрузкой на контакт до 35 А.
• Максимальное рабочее напряжение постоянного тока — до 850 В; допускается применение в цепях переменного тока с частотой до нескольких МГц.
• Количество контактов — 8 штыревых контактных стержней диаметром 2,5 мм.
• Покрытие контактов — серебро.
• Сопротивление контакта — не более 1 мОм, что обеспечивает низкие потери и хорошую проводимость.
• Сопротивление изоляции в нормальных условиях — не менее 5000 МОм.

Климатическое исполнение и стойкость

Климатическое исполнение — УХЛ. Рабочий диапазон температур окружающей среды составляет от минус 60 °C до плюс 60 °C, при этом допустимая температура перегрева контактов под нагрузкой достигает плюс 110 °C. Такие показатели позволяют эксплуатировать разъём в регионах с холодным и умеренным климатом, включая условия с резкими перепадами температур.

Изделие рассчитано на работу в условиях значительных механических воздействий. Разъём выдерживает воздействие вибрации в диапазоне частот от 1 до 5000 Гц с ускорением до 300 метров в секунду за секунду. Устойчивость к ударам подтверждена как для одиночных воздействий с ускорением до 5000 метров в секунду за секунду, так и для многократных — до 350 метров в секунду за секунду.

Конструктивные особенности и монтаж

Крепление контактов в разъёме осуществляется методом пайки. Допускается подключение проводов сечением до примерно 3 квадратных миллиметров. Угловой кабельный патрубок упрощает прокладку кабеля в стеснённых условиях и снижает механическую нагрузку на место ввода проводников.

Корпус условного размера 32 обеспечивает достаточную прочность и совместимость с ответными частями серии ШР32. Наличие восьми посеребрённых контактов гарантирует стабильный электрический контакт при многократных циклах сочленения и расчленения. Высокое сопротивление изоляции и малое переходное сопротивление контактов позволяют использовать соединитель в цепях, чувствительных к качеству сигнала и уровню потерь.

Сочетание углового исполнения, расширенного температурного диапазона и стойкости к вибрации и ударам делает ШР32СК8ЭШ3 практичным решением для аппаратуры, работающей в сложных условиях эксплуатации, где требуется сохранение электрических параметров при механических нагрузках и изменении температуры окружающей среды.
