Назначение и область применения

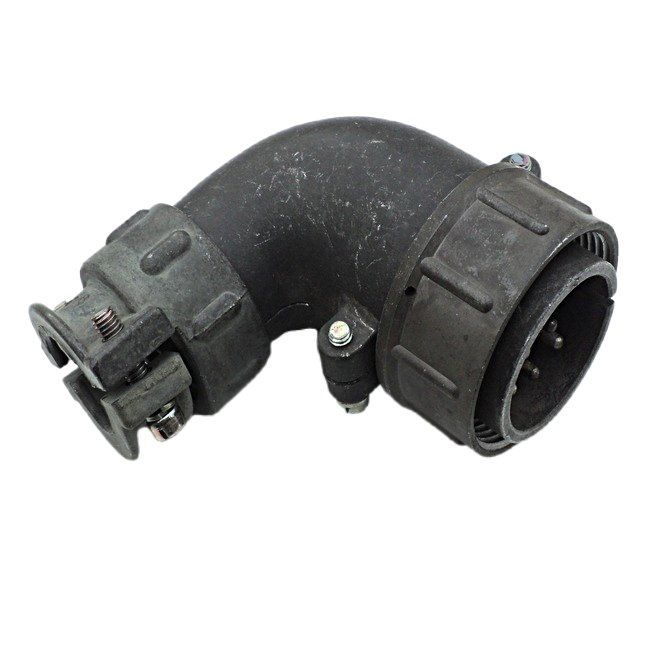

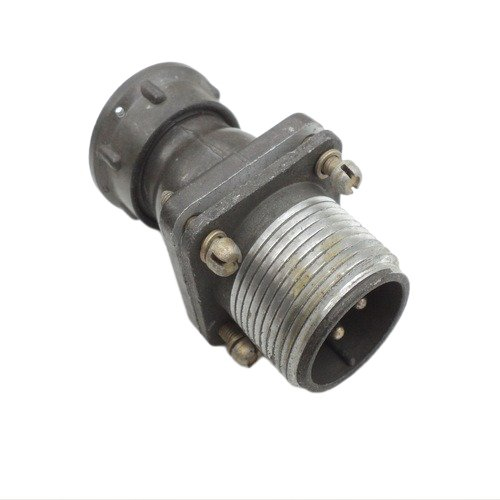

ШР32СК8ЭШ2 представляет собой приборную вилку блочного типа, входящую в серию соединителей ШР32. Изделие предназначено для эксплуатации в составе радиоэлектронной и радиотехнической аппаратуры в качестве разъёма общего назначения. Вилка используется для коммутации электрических цепей постоянного и переменного тока с рабочей частотой до 3 МГц. Конструкция допускает применение как при внутреннем размещении внутри корпусов устройств, так и при наружном монтаже — при условии обеспечения защиты контактной группы от прямого воздействия пыли и влаги.

Типовые сферы применения включают измерительные приборы, блоки питания, промышленную электронику, связное оборудование, стендовую и лабораторную аппаратуру. Соединитель рассчитан на многократные циклы сочленения и расчленения, что делает его удобным для устройств, требующих периодического обслуживания или замены модулей.

Технические характеристики

Вилка оснащена восемью контактами диаметром 1,5 мм с серебряным покрытием токопроводящих поверхностей. Покрытие на основе серебра обеспечивает стабильное переходное сопротивление и устойчивость к окислению в процессе длительной эксплуатации. Ключевые электрические параметры изделия:

• количество контактов — 8;
• рабочий ток — до 10 А на контакт;
• максимальное рабочее напряжение — до 850 В;
• сопротивление контакта — не более 2,5 мОм;
• сопротивление изоляции — не менее 5000 МОм;
• количество сочленений — 500 циклов;
• минимальная наработка — 1000 часов.

Условия эксплуатации и механическая стойкость

Соединитель сохраняет работоспособность в широком диапазоне температур окружающей среды: от минус 60 до плюс 60 градусов Цельсия. Кратковременно допускается повышение температуры до плюс 110 градусов Цельсия с учётом перегрева контактных пар под нагрузкой. Изделие рассчитано на воздействие вибрационных нагрузок в диапазоне частот от 1 до 5000 Гц с ускорением 300 метров на секунду в квадрате. Конструкция выдерживает ударные воздействия с ускорением до 5000 метров на секунду в квадрате, что подтверждает пригодность вилки для аппаратуры, эксплуатируемой в условиях повышенных механических нагрузок.

Монтаж и габаритные размеры

Присоединение проводников выполняется методом пайки, что обеспечивает надёжный электрический контакт и удобство монтажа при серийном производстве. Габаритные размеры вилки составляют 42 на 40 на 40 мм, что позволяет компоновать изделие в стандартных приборных корпусах и на печатных платах с учётом требований к плотности монтажа.

Конструктивные особенности

Блочное исполнение корпуса обеспечивает жёсткую фиксацию вилки на панели или шасси устройства. Ориентация контактов и конструкция ответной части исключают неправильное сочленение, предотвращая повреждение контактов при подключении. Изделие поставляется как самостоятельная сборочная единица и совместимо с ответными розетками серии ШР32 соответствующего типономинала. Артикул изделия — 51551.
