Назначение и область применения

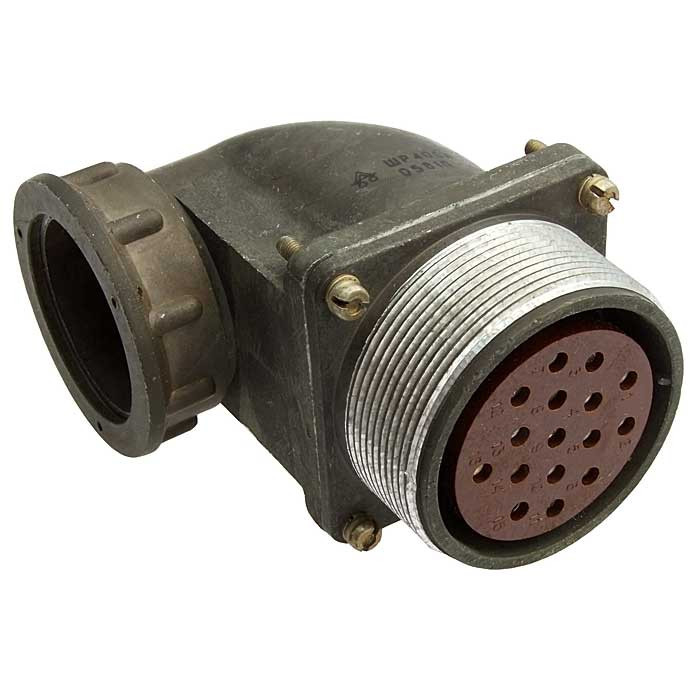

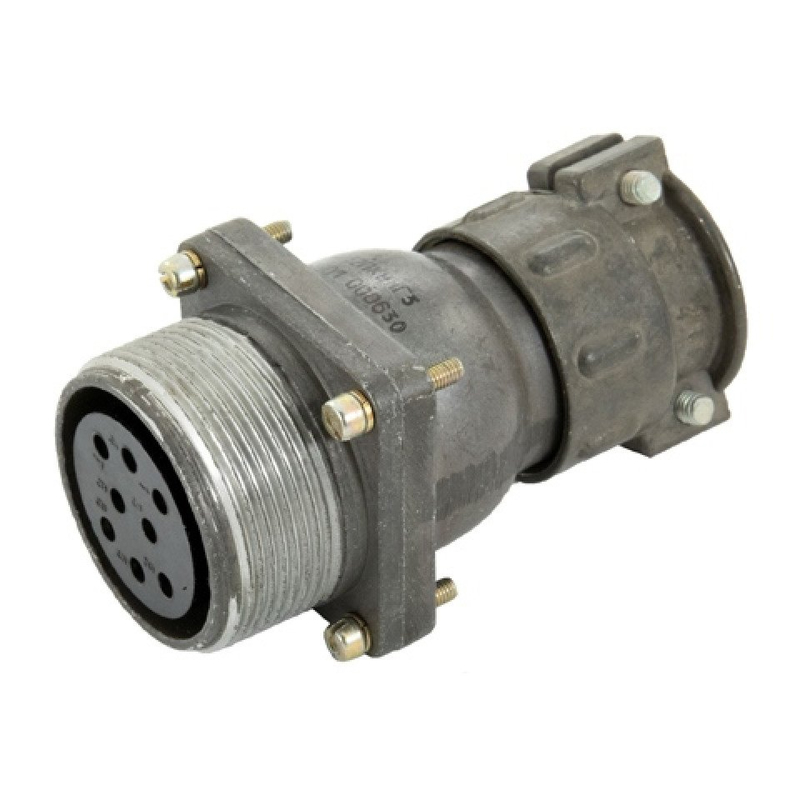

ШР32СК8ЭГ3 представляет собой кабельную розетку низкочастотного цилиндрического соединителя серии ШР с угловым патрубком. Изделие предназначено для соединения и разъединения электрических цепей, проводов, кабелей, узлов и блоков в электро- и радиоаппаратуре. Розетка используется в электрических цепях постоянного и переменного токов частотой до 3 МГц при напряжении до 850 В (амплитудное значение).

Конструкция с угловым патрубком позволяет прокладывать кабель под углом относительно оси соединителя, что особенно удобно при монтаже в ограниченном пространстве, в корпусах приборов и шкафах с плотной компоновкой. Изделие подходит для работы во внутренних и наружных условиях при условии защиты от пыли и влаги, в климатическом исполнении УХЛ, в радиоэлектронной и радиотехнической аппаратуре общего назначения.

Электрические и механические характеристики

Розетка оснащена восемью контактами диаметром 2,5 мм. Электрические параметры изделия рассчитаны на передачу значительных токовых нагрузок, что расширяет сферу применения соединителя в силовых и сигнальных цепях.

• Количество контактов: 8 штук, диаметр контакта 2,5 мм.
• Максимальный ток на контакт: до 35 А.
• Общая токовая нагрузка: до 175–200 А.
• Сопротивление контактов: не более 1 мОм.
• Сопротивление изоляции: не менее 5000 МОм.
• Рабочее напряжение: до 850 В амплитудного значения.
• Частотный диапазон: до 3 МГц.
• Устойчивость к синусоидальной вибрации: диапазон 1–5000 Гц, ускорение до 300 м/с² (30 g).

Низкое переходное сопротивление контактов обеспечивает минимальные потери энергии и стабильность электрического соединения при длительной эксплуатации. Высокое сопротивление изоляции гарантирует надёжную работу в цепях с повышенными требованиями к токоизоляции.

Условия монтажа и эксплуатации

Розетка ШР32СК8ЭГ3 допускает монтаж с экранированными или неэкранированными кабелями. Угловая конструкция патрубка упрощает подвод кабеля в стеснённых условиях и снижает механическую нагрузку на место ввода. При использовании вне помещений необходимо предусмотреть защиту соединителя от прямого воздействия пыли и влаги в соответствии с условиями эксплуатации аппаратуры.

Изделие рассчитано на работу в климатическом исполнении УХЛ, что подтверждает пригодность для умеренного и холодного климата. Вибрационная устойчивость в широком диапазоне частот с ускорением до 30 g позволяет применять розетку в аппаратуре, подверженной механическим воздействиям, включая транспортное и промышленное оборудование. Благодаря сочетанию высокой токовой нагрузки на контакт, низкого сопротивления и надёжной изоляции, соединитель эффективно работает в составе ответственных узлов радиоэлектронной аппаратуры общего назначения.
