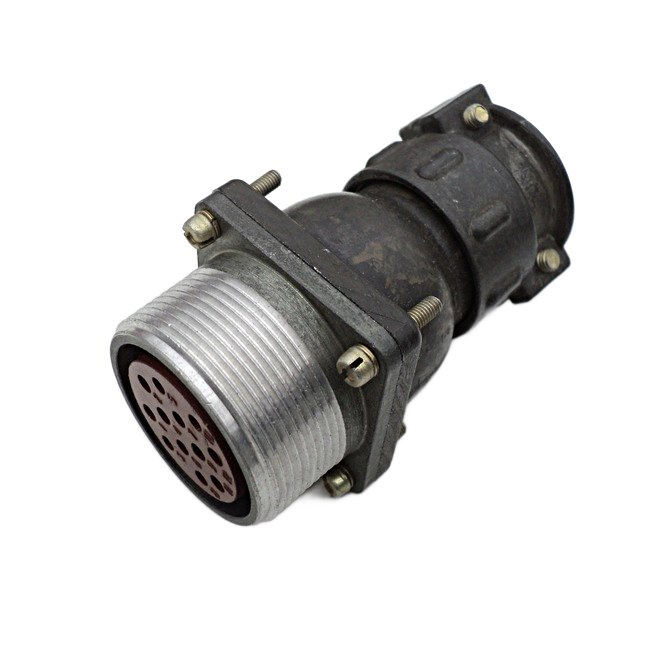

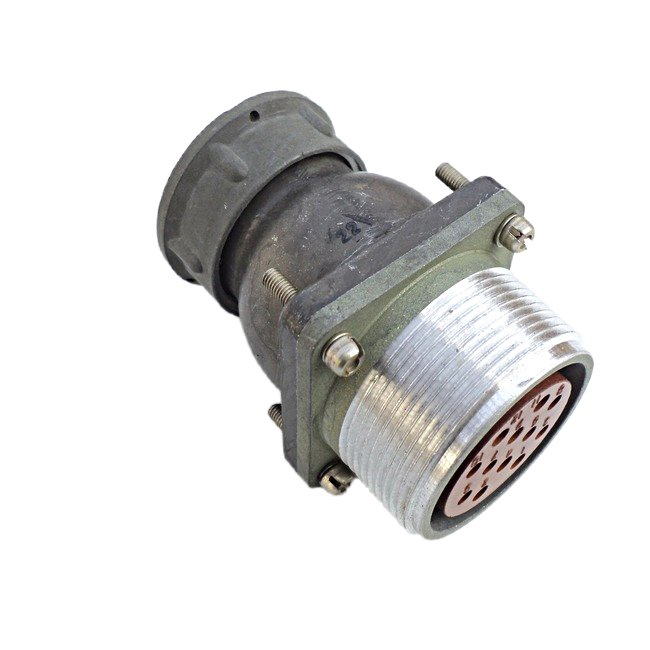

ШР32СК8ЭГ2 — это розетка блочная (приборная) из серии низкочастотных цилиндрических соединителей ШР общего назначения. ?

Применение

Предназначена для соединения и разъединения электрических цепей (проводов, кабелей, узлов, блоков) в электро- и радиоаппаратуре.
Изготавливается для внутреннего монтажа в климатическом исполнении УХЛ2 по ГОСТ 15150-69, допускается наружное применение при защите от дождя, динамической пыли и солнечного излучения.

Характеристики

Соединитель работает в цепях постоянного и переменного тока частотой до 3 МГц при напряжении до 850 В (амплитудное значение).
Имеет 8 контактов диаметром 1,5 мм, максимальный ток на контакт — 20 А, сопротивление контактов — не более 2,5 мОм.
Рабочая температура от -60 до +60 °C, ресурс — 500 сочленений-расчленений, срок сохраняемости — 15 лет.

Расшифровка обозначения

ШР — тип соединителя; 32 — условный размер корпуса; СК — конструктивное исполнение приборной части с угловым патрубком; 8 — число контактов; Э — экранированный; Г — розетка ; 2 — сочетание контактов.
