ШР32СК4НШ14 ВИЛКИ 2015г

Цена:

2600 ₽

В наличии: 69 шт.

Технические характеристики

Обозначение ШР32СК4НШ14 расшифровывается следующим образом: ШР — тип соединителя, 32 — условный размер корпуса, СК — конструктивное исполнение с угловым патрубком для приборной части, 4 — количество контактов (3 шт. диаметром 2,5 мм и 1 шт. диаметром 5,5 мм), Н — для неэкранированного кабеля, Ш — вилка, 14 — конкретное сочетание контактов.

Соединитель негерметичный, климатического исполнения УХЛ, предназначен для внутреннего и наружного применения (при защите от пыли и влаги).
Максимальная токовая нагрузка: 35 А на контакт Ø2,5 мм, 100 А на контакт Ø5,5 мм, общая — 175 А; напряжение до 850 В.
Сопротивление контакта не более 1 мОм (Ø2,5 мм) и 0,3 мОм (Ø5,5 мм), изоляции — не менее 5000 МОм; материал контактов — серебро или никель.

Выдерживает синусоидальную вибрацию 1–5000 Гц с ускорением 300 м/с² (30 g), механические удары до 5000 м/с² (одиночный) и 350 м/с² (многократный).
Рабочая температура до +60 °С, пониженное давление до 1,3×10⁻⁴ Па, срок службы — 500 сочленений-расчленений, наработка не менее 1000 часов.

Описание

Назначение и область применения

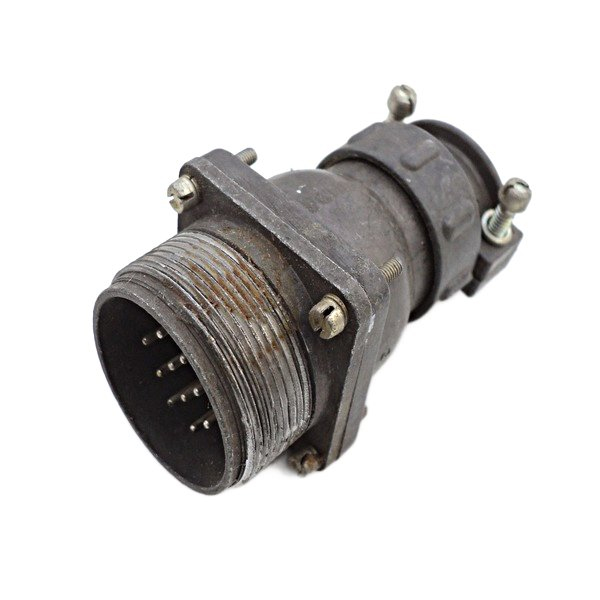

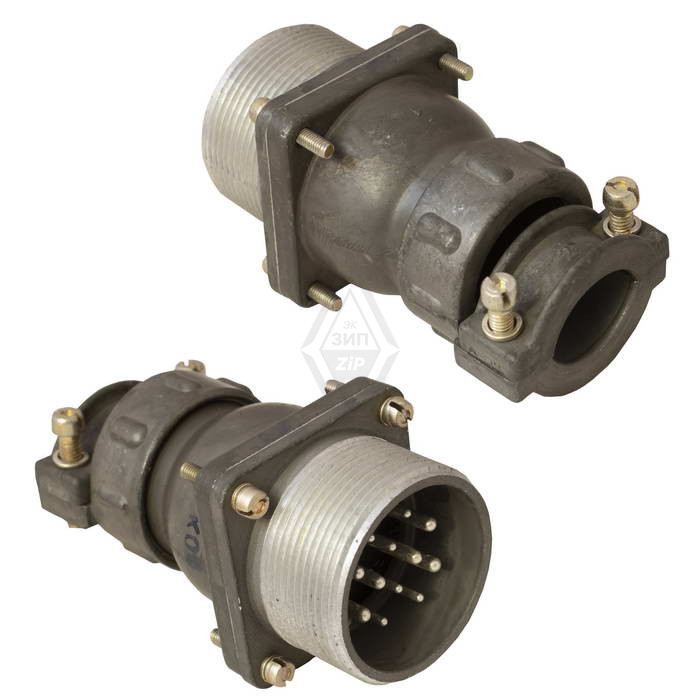

ШР32СК4НШ14 — это приборная вилка (блочная часть) низкочастотного цилиндрического соединителя серии ШР, предназначенная для надежного электрического соединения в радиоэлектронной и радиотехнической аппаратуре. Изделие применяется в составе разъемных контактных пар для коммутации силовых и сигнальных цепей постоянного и переменного тока в стационарных и подвижных установках.

Соединитель негерметичный, климатического исполнения УХЛ, что допускает его использование в условиях умеренного и холодного климата. Монтаж возможен как внутри помещений, так и на открытом воздухе при обеспечении защиты от прямого попадания пыли и влаги. Вилка рассчитана на длительную эксплуатацию в составе промышленного оборудования, испытательных стендов, измерительных комплексов и бортовой аппаратуры.

Расшифровка обозначения и конструктивные особенности

Маркировка ШР32СК4НШ14 содержит полную информацию о конструктивном исполнении соединителя:

ШР — тип низкочастотного цилиндрического соединителя;
32 — условный размер корпуса;
СК — приборная часть с угловым патрубком;
4 — количество контактов;
Н — исполнение для неэкранированного кабеля;
Ш — вилка (штепсельная часть);
14 — конкретное сочетание и расположение контактов.

Контактная группа состоит из четырех контактов: три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Материал контактов — серебро или никель, что обеспечивает низкое переходное сопротивление и высокую коррозионную стойкость. Сопротивление контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контакта диаметром 5,5 мм. Сопротивление изоляции составляет не менее 5000 МОм.

Электрические параметры

Соединитель рассчитан на работу с напряжением до 850 В. Максимальная токовая нагрузка распределяется следующим образом: на каждый контакт диаметром 2,5 мм допускается ток до 35 А, на контакт диаметром 5,5 мм — до 100 А. Суммарная токовая нагрузка на соединитель составляет 175 А.

Механическая прочность и стойкость к внешним воздействиям

ШР32СК4НШ14 сохраняет работоспособность при синусоидальной вибрации в диапазоне частот от 1 до 5000 Гц с ускорением 300 м/с² (30 g). Изделие выдерживает механические удары многократного действия с ускорением до 350 м/с² и одиночные удары с ускорением до 5000 м/с². Рабочий диапазон температур — до плюс 60 °C. Допускается эксплуатация при пониженном атмосферном давлении до 1,3×10⁻⁴ Па.

Ресурс и надежность

Ресурс соединителя составляет 500 сочленений-расчленений. Минимальная наработка на отказ — не менее 1000 часов. Конструкция обеспечивает стабильное контактное нажатие на протяжении всего срока службы, а применение серебряных или никелевых покрытий снижает износ контактных поверхностей при многократных коммутациях.
