Назначение соединителя ШР32СК4НШ14

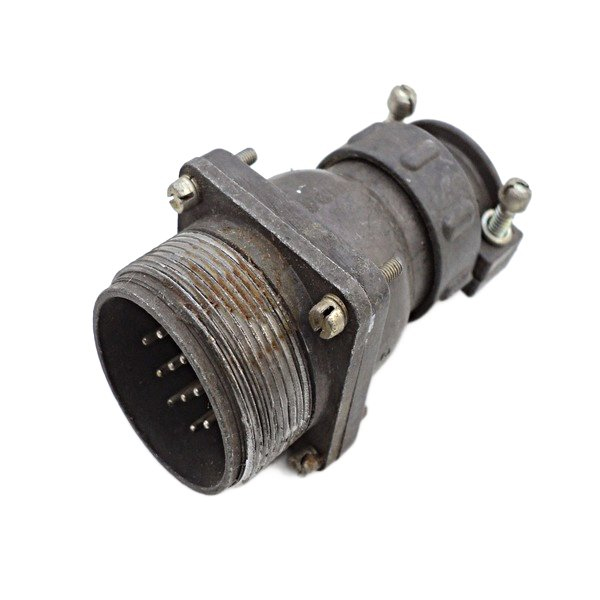

ШР32СК4НШ14 от производителя Элекон представляет собой блочную приборную вилку из серии соединителей ШР. Изделие предназначено для надёжного подключения электрических цепей и применяется в составе электрооборудования, где требуется быстрое и повторяемое сочленение и расчленение кабеля с прибором. Артикул позиции — 10170, категория — ШР32.

Конструктивное обозначение расшифровывается последовательно: ШР — тип соединителя, 32 — условный размер корпуса, СК — конструктивное исполнение с угловым патрубком, 4 — количество контактов, Н — гайка патрубка для неэкранированного кабеля, Ш — вилка, 14 — сочетание контактов. Таким образом, маркировка полностью отражает компоновку, тип корпуса и способ присоединения кабеля.

Электрические параметры

Соединитель рассчитан на работу в цепях постоянного и переменного тока с частотой до 3 МГц при амплитудном напряжении до 850 В. Контактная группа включает четыре контакта: три диаметром 2,5 мм и один диаметром 5,5 мм, что определяет распределение токовой нагрузки по цепям.

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — до 35 А.
• Максимальная токовая нагрузка на контакт диаметром 5,5 мм — до 100 А.
• Общая максимальная токовая нагрузка — до 175 А.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 5,5 мм — не более 0,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.
• Материал контактов — серебро или никель.

Условия эксплуатации

Рабочая температура ограничена значением до +60 °C. Климатическое исполнение УХЛ допускает внутреннее и наружное применение, при этом защита от пыли и влаги обеспечивается со стороны потребителя. Для подключения используются неэкранированные кабели, фиксируемые гайкой патрубка.

Механическая стойкость и ресурс

Изделие выдерживает синусоидальную вибрацию в диапазоне от 1 до 5000 Гц с ускорением до 300 м/с², что соответствует 30 g. Одиночный механический удар достигает 5000 м/с² (500 g), многократный удар — до 350 м/с² (35 g).

1. Гарантированное число сочленений и расчленений — не менее 500 циклов.
2. Наработка — не менее 1000 часов.

Такие показатели делают ШР32СК4НШ14 пригодным для оборудования, подверженного вибрационным и ударным воздействиям в процессе работы, а также для узлов, требующих периодического обслуживания и замены кабельных сборок.

Применение и особенности монтажа

Угловой патрубок исполнения СК упрощает прокладку кабеля в стеснённых условиях и позволяет направлять жгут под углом к оси соединителя. Исполнение «вилка» означает, что ответной частью выступает розетка соответствующего типоразмера ШР32. Гайка патрубка Н предназначена для неэкранированного кабеля и обеспечивает механическую фиксацию ввода.

Комбинация контактов 14 задаёт схему подключения, в которой один силовой контакт увеличенного диаметра 5,5 мм дополнен тремя контактами диаметром 2,5 мм. Это позволяет одновременно коммутировать мощную цепь и несколько вспомогательных цепей управления в одном корпусе условного размера 32.
