Назначение и область применения

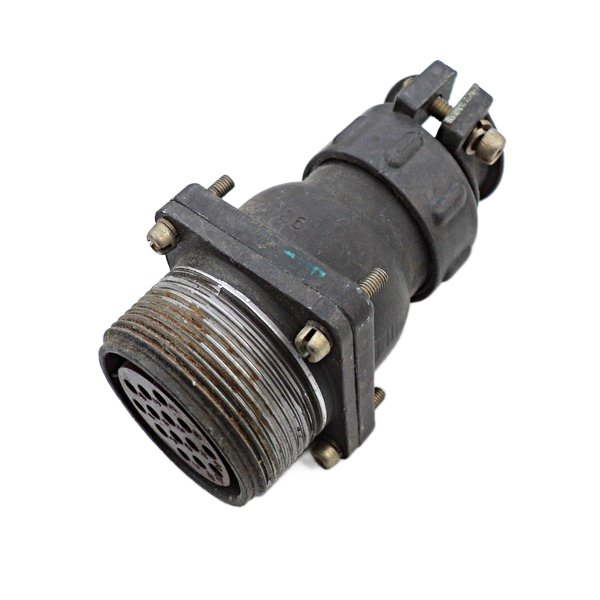

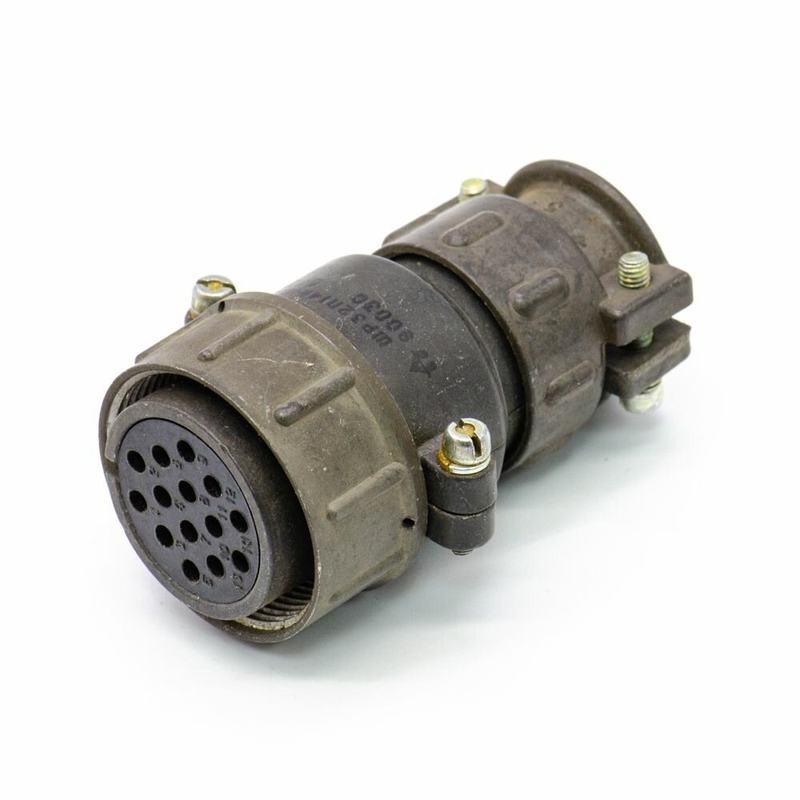

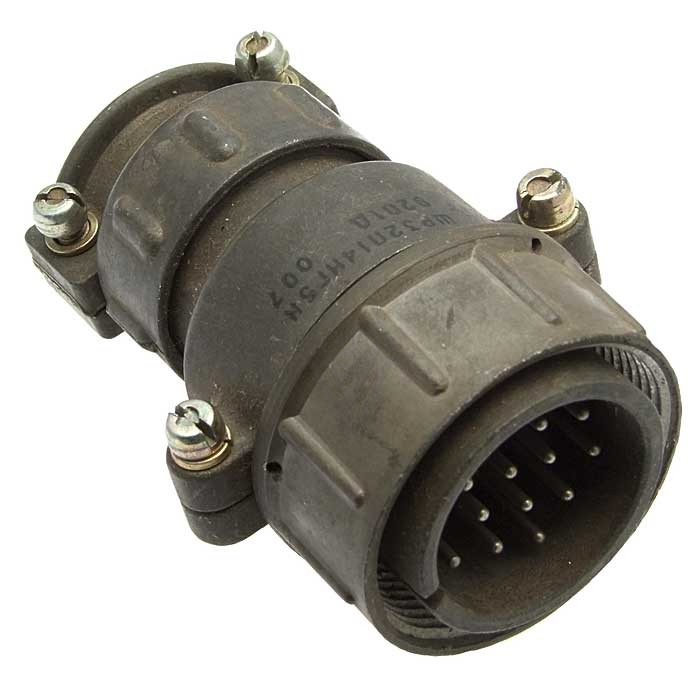

ШР32СК4НГ14 представляет собой блочную приборную розетку, входящую в состав серии соединителей ШР32, широко применявшихся в советской и российской радиоэлектронной аппаратуре. Изделие предназначено для создания надежного разъемного электрического соединения в различных типах оборудования — от измерительных комплексов до промышленных систем управления. Конструкция рассчитана на работу в цепях постоянного и переменного тока при частотах до 3 МГц.

Розетка допускает эксплуатацию как во внутренних, так и в наружных установках. При монтаже обеспечивается защита контактной группы от пыли и влаги, что позволяет использовать соединитель в условиях умеренного и холодного климата, соответствующих климатическому исполнению УХЛ. Изделие подходит для подключения экранированных и неэкранированных кабелей, что расширяет сферу его применения в радиотехнической, измерительной и общепромышленной аппаратуре.

Подтвержденные технические особенности

ШР32СК4НГ14 оснащена четырьмя контактами, распределенными по двум типоразмерам. Контактная группа включает три контакта диаметром 2,5 мм и один контакт диаметром 5,5 мм. Такое сочетание позволяет в одном корпусе совмещать сильноточные и слаботочные цепи.

Электрические параметры изделия подтверждены следующими значениями:

• Максимальная токовая нагрузка на контакт диаметром 2,5 мм — 35 А.
• Максимальная токовая нагрузка на контакт диаметром 5,5 мм — 100 А.
• Общая допустимая токовая нагрузка — 175 А.
• Амплитудное напряжение — 850 В.
• Сопротивление контакта диаметром 2,5 мм — не более 1 мОм.
• Сопротивление контакта диаметром 5,5 мм — не более 0,3 мОм.
• Сопротивление изоляции — не менее 5000 МОм.

Контактные поверхности выполнены из серебра с никелевым покрытием, что обеспечивает стабильное переходное сопротивление и устойчивость к окислению. Соединитель относится к негерметичному типу, однако конструкция корпуса предусматривает защиту от пыли и брызг при корректном монтаже.

Механические и эксплуатационные характеристики

Изделие рассчитано на длительную эксплуатацию в составе стационарного и подвижного оборудования. Ресурс по количеству сочленений-расчленений составляет 500 циклов, что подтверждает пригодность розетки для многократного использования при проведении ремонтных и регламентных работ. Минимальная наработка на отказ составляет 1000 часов, что позволяет применять соединитель в аппаратуре с продолжительным непрерывным режимом работы.

Применение в аппаратуре

Благодаря сочетанию высокой токовой нагрузки, стабильного сопротивления контактов и климатической стойкости, ШР32СК4НГ14 востребована при сборке и ремонте промышленных источников питания, распределительных устройств, радиоизмерительных стендов и силовых блоков. Изделие подходит для замены аналогичных розеток серии ШР32 в ранее выпущенной аппаратуре, а также для новых разработок, где требуется проверенное временем соединительное решение с параметрами, подтвержденными многолетней практикой применения.
