Назначение и общая характеристика

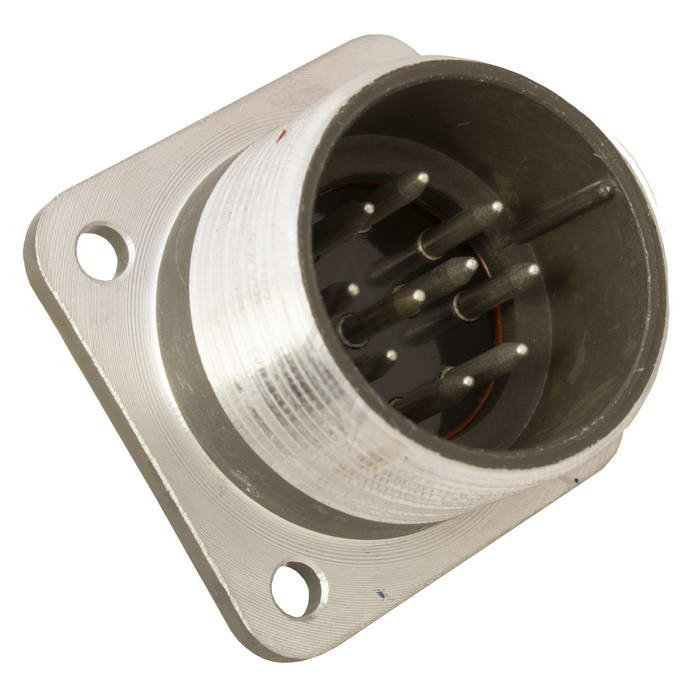

ШР32СК4ЭШ14 представляет собой приборную вилку серии ШР блочного типа без патрубка. Устройство предназначено для применения в радиоэлектронной и радиотехнической аппаратуре, обеспечивая коммутацию электрических цепей переменного и постоянного тока. Благодаря конструктивному исполнению разъем подходит для внутреннего и наружного монтажа при условии дополнительной защиты от пыли и влаги, что расширяет сферу его использования в различных климатических условиях.

Изделие выполнено в климатическом исполнении УХЛ, что подтверждает его пригодность к эксплуатации в умеренном и холодном климате. Вилка относится к категории соединителей общего назначения и рассчитана на длительную работу в составе аппаратуры, требующей надежного разъемного контакта с высокой токовой нагрузкой.

Расшифровка обозначения

Маркировка ШР32СК4ЭШ14 содержит полную информацию о конструктивных особенностях разъема:

• ШР — тип разъема, определяющий серию и общее конструктивное решение;
• 32 — условный размер корпуса, задающий габаритные параметры присоединительной части;
• СК — конструктивное исполнение приборной части, блочный тип без патрубка;
• 4Э — наличие четырех силовых контактов диаметром 5,5 мм;
• Ш — вилочная часть разъема;
• 14 — общее число контактов с учетом сигнальных.

Применение

Разъем ШР32СК4ЭШ14 используется как соединитель общего назначения в радиотехнической и радиоэлектронной аппаратуре. Он обеспечивает коммутацию электрических цепей переменного и постоянного тока, что делает его востребованным в блоках питания, преобразовательной технике, системах управления и распределительных устройствах. Блочное исполнение без патрубка позволяет монтировать вилку непосредственно на корпус оборудования, экономя внутреннее пространство и упрощая компоновку.

Изделие подходит для установки внутри аппаратуры или снаружи при условии дополнительной защиты от внешних факторов. Климатическое исполнение УХЛ допускает применение в условиях умеренного и холодного климата, что актуально для стационарных и подвижных объектов, эксплуатируемых в различных регионах.

Технические характеристики

Разъем рассчитан на значительные токовые нагрузки и работу в жестких условиях окружающей среды. Основные параметры изделия:

• максимальная токовая нагрузка на силовой контакт диаметром 5,5 мм — 100 А;
• общая токовая нагрузка — до 175 А;
• устойчивость к вибрации в диапазоне от 1 до 5000 Гц при ускорении 300 м/с²;
• устойчивость к одиночным ударам с ускорением до 5000 м/с²;
• рабочий диапазон температур от минус 60 до плюс 60 градусов Цельсия;
• работоспособность при пониженном давлении до 1,3·10⁻⁴ Па;
• минимальная наработка — 1000 часов;
• допустимое число соединений — 500 циклов.

Конструктивные особенности

Приборная вилка блочного типа без патрубка имеет компактную конструкцию, ориентированную на установку в корпуса аппаратуры. Четыре силовых контакта диаметром 5,5 мм обеспечивают передачу высоких токов, а дополнительные сигнальные контакты позволяют одновременно коммутировать управляющие и информационные цепи в составе одного соединителя. Такое решение сокращает количество разъемов на панели оборудования и повышает плотность компоновки.

Изделие сохраняет работоспособность при значительных механических воздействиях, включая вибрацию и ударные нагрузки, что подтверждает его пригодность для применения в аппаратуре, эксплуатируемой на транспорте и в промышленных условиях. Широкий диапазон рабочих температур и устойчивость к пониженному давлению позволяют использовать разъем в сложных климатических и высотных условиях.

Надежность и эксплуатационные показатели

Минимальная наработка разъема составляет 1000 часов, а допустимое число соединений достигает 500 циклов. Эти показатели подтверждают долговечность изделия при многократных коммутациях и длительной непрерывной работе. Конструкция рассчитана на стабильное электрическое соединение при сохранении параметров контакта в пределах установленных норм.

Разъем ШР32СК4ЭШ14 поставляется под артикулом 51544 и относится к категории ШР32. Изделие ориентировано на применение в профессиональной радиоэлектронной аппаратуре, где требуется надежная коммутация силовых и сигнальных цепей с высокой степенью защиты от внешних воздействий.
