Назначение и область применения

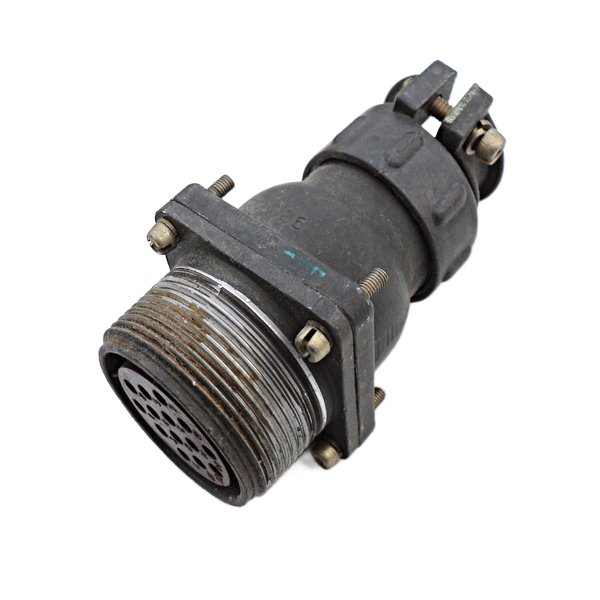

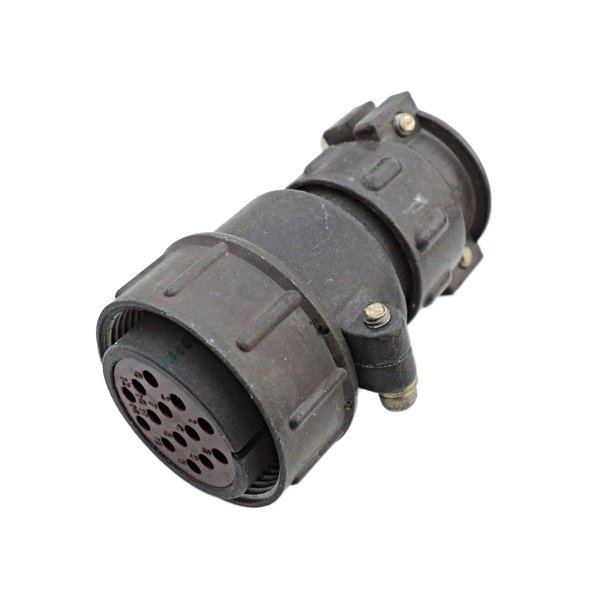

ШР32СК4ЭГ14 — это приборная розетка, относящаяся к серии низкочастотных цилиндрических соединителей ШР советского и российского производства. Изделие представляет собой блочную часть разъёма с резьбовым соединением и предназначено для надёжного соединения электрических цепей в аппаратуре различного назначения. Розетка рассчитана на работу в цепях постоянного и переменного тока с частотой до 3 МГц.

Изделие применяется при внутренней и наружной установке в электро- и радиоаппаратуре, где требуется монтаж с экранированными кабелями. При наружном размещении необходима дополнительная защита от пыли и влаги. Климатическое исполнение УХЛ позволяет эксплуатировать розетку в условиях умеренного и холодного климата, включая установку в промышленной и военной технике. Год выпуска партии — 2015.

Расшифровка обозначения

Маркировка ШР32СК4ЭГ14 содержит полную информацию о конструкции и характеристиках соединителя:

• ШР — тип соединителя, стандартная серия низкочастотных цилиндрических разъёмов;
• 32 — условный размер корпуса;
• СК — приборная розетка с угловым патрубком;
• 4 — количество контактов;
• Э — гайка патрубка для экранированного кабеля;
• Г — розетка, женский тип контактов;
• 14 — сочетание контактов: 3 штуки диаметром 2,5 мм и 1 штука диаметром 5,5 мм.

Технические характеристики

Розетка оснащена четырьмя контактами, три из которых имеют диаметр 2,5 мм и рассчитаны на ток до 35 А каждый, а один контакт диаметром 5,5 мм выдерживает ток до 100 А. Суммарная допустимая нагрузка составляет 175 А. Рабочее напряжение достигает 850 В амплитудного значения.

Сопротивление электрического контакта не превышает 1 мОм для контактов диаметром 2,5 мм и 0,3 мОм для контакта диаметром 5,5 мм. Контактные поверхности имеют покрытие серебром и никелем, что обеспечивает стабильное переходное сопротивление и защиту от окисления.

Механическая стойкость и условия эксплуатации

Соединитель рассчитан на 500 циклов сочленения и расчленения без потери электрических характеристик. Конструкция выдерживает вибрационные нагрузки в диапазоне частот от 1 до 5000 Гц с ускорением до 30g, а также ударные воздействия с ускорением до 500g. Максимальная рабочая температура составляет плюс 60 градусов Цельсия.

Резьбовое соединение обеспечивает плотное и надёжное сочленение с ответной частью, предотвращая самопроизвольное разъединение при вибрациях и механических воздействиях. Угловой патрубок позволяет удобно подводить экранированный кабель в условиях ограниченного пространства, что особенно важно при монтаже внутри приборных корпусов и стоек.

Конструктивные особенности

Блочное исполнение розетки предполагает её крепление непосредственно к корпусу прибора или панели. Это обеспечивает жёсткую фиксацию и стабильное положение контактов при многократных подключениях. Женский тип контактов гарантирует безопасное соединение с вилочной частью разъёма и защищает токоведущие элементы от случайного повреждения при эксплуатации.

Артикул изделия — 51543. Розетка совместима с ответными частями серии ШР32, что позволяет использовать её как в новых разработках, так и для замены вышедших из строя компонентов в уже эксплуатируемой аппаратуре промышленного и военного назначения.
